Was müssen Sie tun, bevor Sie die Baugruppe einbauen?
2 Notieren Sie sich diese Einstellung
3
Überpnifen Sie die Einstellung des zweiten Codierschalters
und die Lage der Steckbrücken gernaß Bild 4.2.
Sowohl der zweite Codierschalter als auch die Lage der
Steckbrücken sind ab Werk fest eingestellt und dürfen nicht
verändert werden. Die Steckbrücken dienen ausschließlich
internen Prüfzwecken.
Zweiter Codierschalter Codierschalter für Kachelnurnmer
\ I / ' /
.
I
Sicherung F2 Sicherung F1
Steckbrücken 6,3 A träge 6,3 A träge

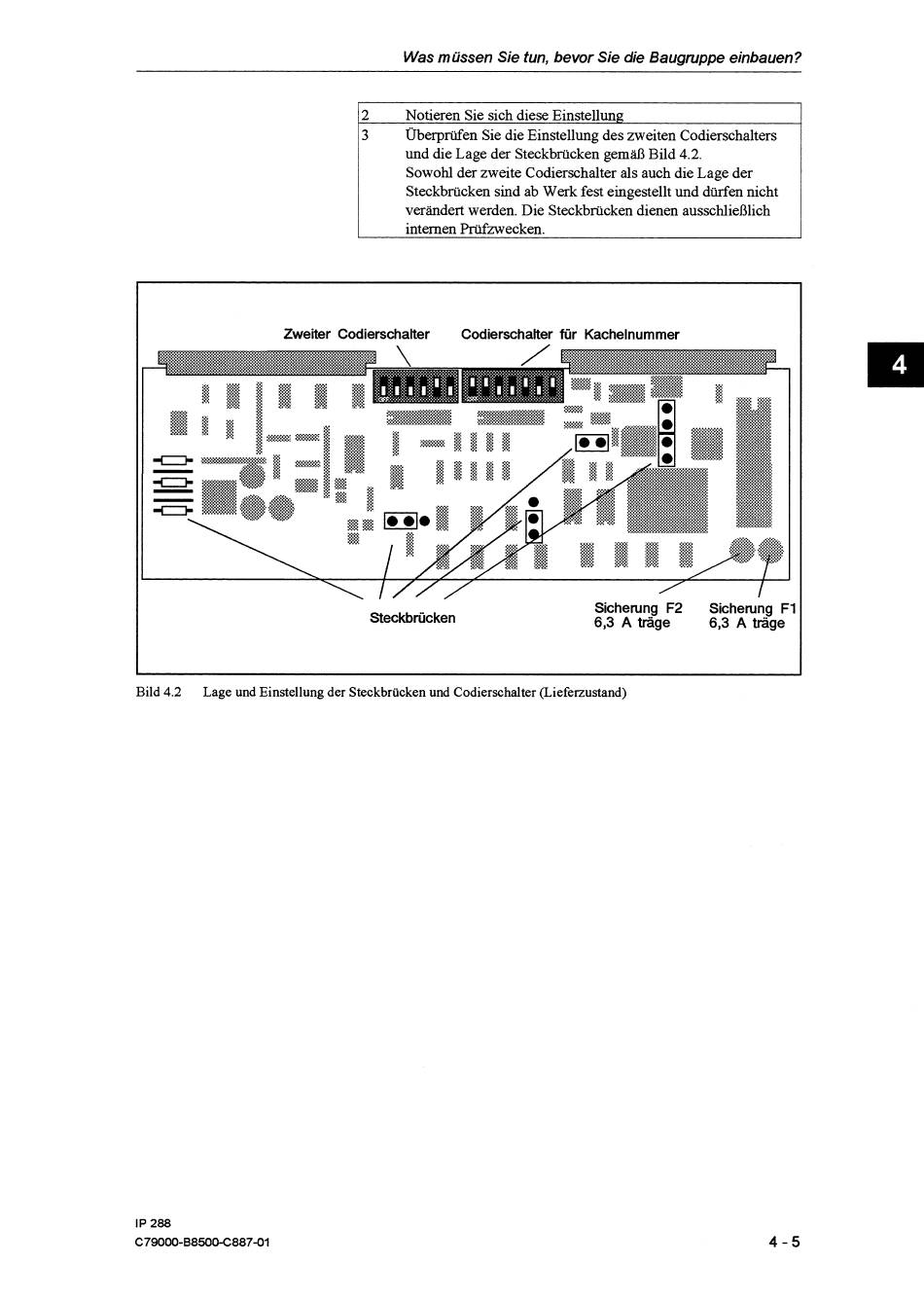

Bild 4.2 Lage und Einstellung der Steckbrücken und Codierschalter (Lieferzustand)
