Die Einstellungen der IP 288
Diese Einstellung können Sie nur vom PG aus im Achsmstand
"beendet" oder "unterbrochen" ausfuhren.

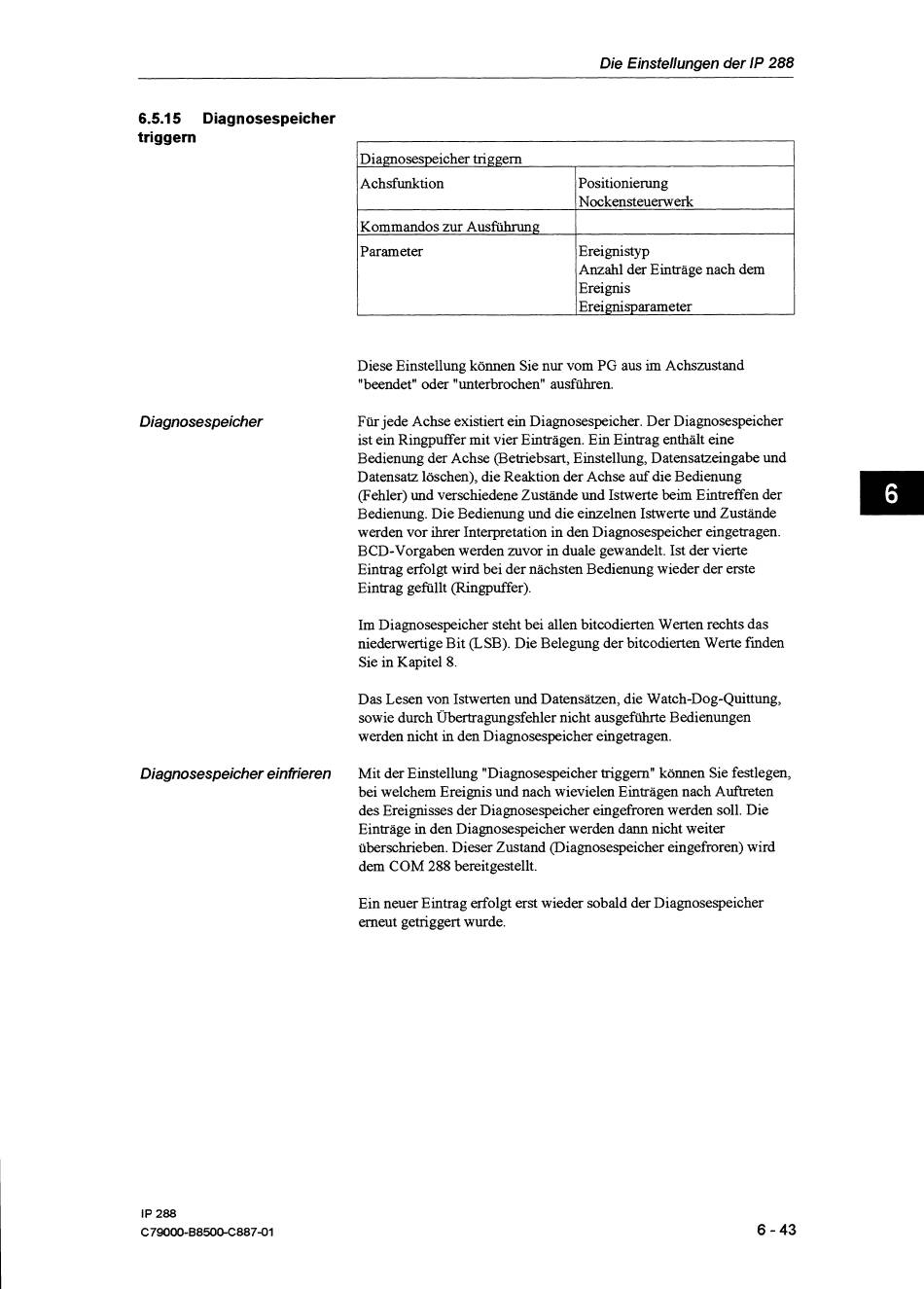

6.5.15
Diagnosespeicher
triggern
Diagnosespeicher tnggem
Diagnosespeicher
Achsfunktion
Kommandos zur Ausfuhrung
Parameter
Für jede Achse existiert ein Diagnosespeicher. Der Diagnosespeicher
ist ein Ringpuffer mit vier Einträgen. Ein Eintrag enthält eine
Bedienung der Achse (Betriebsart, Einstellung, Datensatzeingabe und
Datensatz löschen), die Reaktion der Achse auf die Bedienung
(Fehler) und verschiedene Zustände und Istwerte beim Eintreffen der
Bedienung. Die Bedienung und die einzelnen Istwerte und Zustände
werden vor ihrer Interpretation in den Diagnosespeicher eingetragen.
BCD-Vorgaben werden zuvor in duale gewandelt. Ist der vierte
Eintrag erfolgt wird bei der nächsten Bedienung wieder der erste
Eintrag gefüllt (Ringpuffer).
Positionierung
Nockensteuenverk
Ereignistyp
Anzahl der Einträge nach dem
Ereignis
Ereignisparameter
Im Diagnosespeicher steht bei allen bitcodierten Werten rechts das
niedenvertige Bit &SB). Die Belegung der bitcodierten Werte finden
Sie in Kapitel 8.
Das Lesen von Istwerten und Datensätzen, die Watch-Dog-Quittung,
sowie durch Übertragungsfehler nicht ausgeführte Bedienungen
werden nicht in den Diagnosespeicher eingetragen.
Diagnosespeicher einfrieren
Mit der Einstellung "Diagnosespeicher mggem" können Sie festlegen,
bei welchem Ereignis und nach wievielen Einträgen nach Auftreten
des Ereignisses der Diagnosespeicher eingefroren werden soll. Die
Einträge in den Diagnosespeicher werden dann nicht weiter
überschrieben. Dieser Zustand (Diagnosespeicher eingefroren) wird
dem COM 288 bereitgestellt.
Ein neuer Eintrag erfolgt erst wieder sobald der Diagnosespeicher
erneut getnggert wurde.
