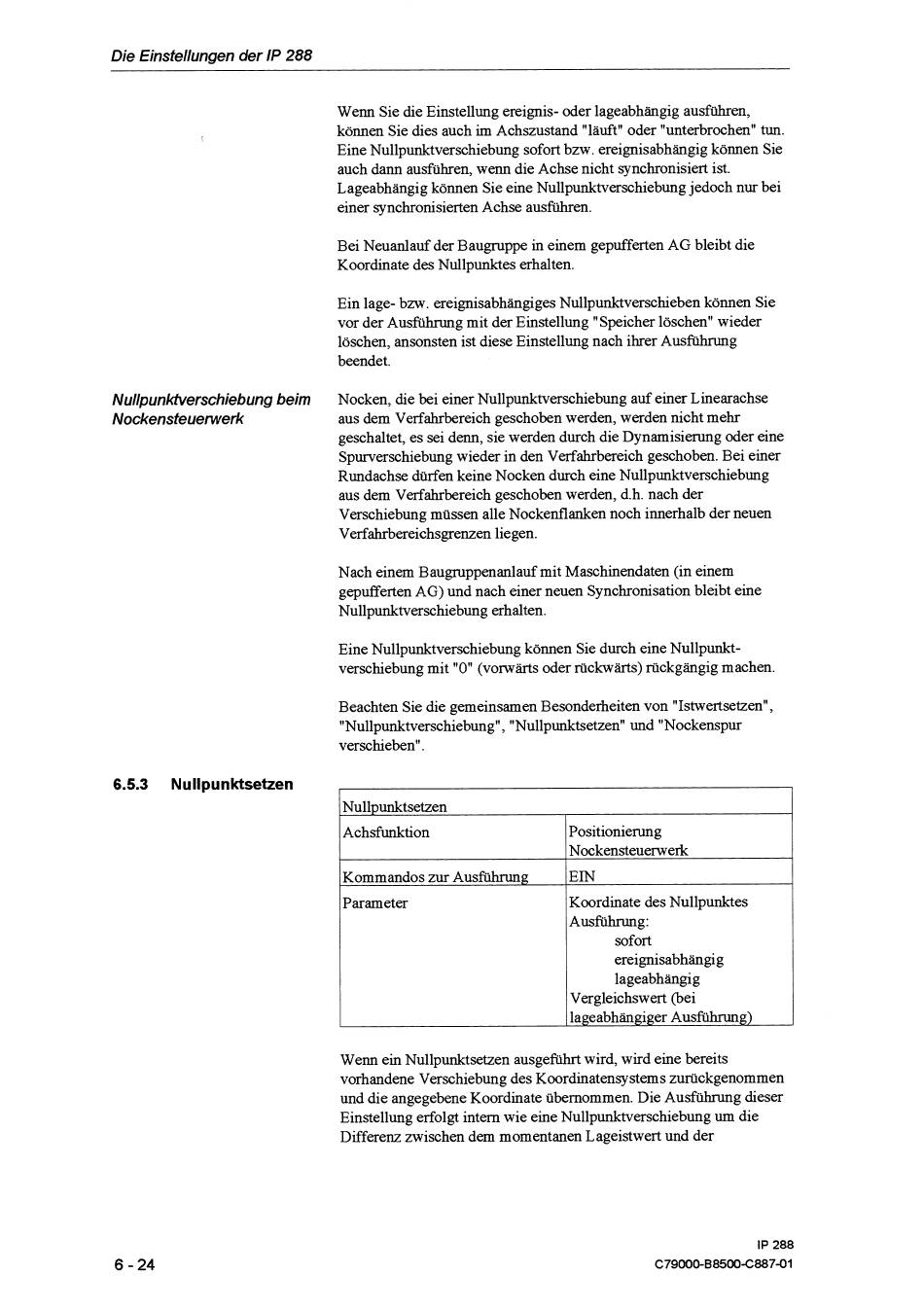

Die Einstellungen der /P 288
Wenn Sie die Einstellung ereignis- oder lageabhängig ausführen,
können Sie dies auch irn Achszustand "läuft" oder "unterbrochen" tun.
Eine Nullpunktverschiebung sofort bzw. ereignisabhängig können Sie
auch dann ausführen, wenn die Achse nicht synchronisiert ist.
Lageabhängig können Sie eine Nullpunktverschiebung jedoch nur bei
einer synchronisierten Achse ausführen.
Bei Neuanlauf der Baugruppe in einem gepufferten AG bleibt die
Koordinate des Nullpunktes erhalten.
Ein lage- bzw. ereignisabhängiges Nullpunktverschieben können Sie
vor der Ausfiihning mit der Einstellung "Speicher löschen" wieder
löschen, ansonsten ist diese Einstellung nach ihrer Ausfühning
beendet.
Nullpunktverschiebung beim Nocken, die bei einer Nullpunktverschiebung auf einer Linearachse
Nockensteuenverk aus dem Verfahrbereich geschoben werden, werden nicht mehr
geschaltet, es sei dem, sie werden durch die Dynamisiemng oder eine
Spurverschiebung wieder in den Verfahrbereich geschoben. Bei einer
Rundachse dürfen keine Nocken durch eine Nullpunktverschiebung
aus dem Verfahrbereich geschoben werden, d.h. nach der
Verschiebung müssen alle Nockenfianken noch innerhalb der neuen
Verfahrbereichsgrenzen liegen.
Nach einem Baugmppenanlauf mit Maschinendaten (in einem
gepufferten AG) und nach einer neuen Synchronisation bleibt eine
Nullpunktverschiebung erhalten.
Eine Nullpunktverschiebung können Sie durch eine Nullpunkt-
verschiebung mit "0" (vorwärts oder rückwärts) rückgängig machen.
Beachten Sie die gemeinsamen Besonderheiten von "Istwertsetzen",
"Nullpunktverschiebung, "Nullpunktsetzen" und "Nockenspur
verschieben".
Wenn ein Nullpunktsetzen ausgeführt wird, wird eine bereits
vorhandene Verschiebung des Koordinatensystems zurückgenommen
und die angegebene Koordinate übernommen. Die Ausfuhrung dieser
Einstellung erfolgt intern wie eine Nullpunktverschiebung um die
Differenz zwischen dem momentanen Lageistwert und der
6.5.3
Nullpunktsetzen
Nullpunktsetzen
Achsfunktion
Kommandos zur Ausfühning
Parameter
Positioniemng
Nockensteuenverk
EIN
Koordinate des Nullpunktes
Ausfuhning:
sofort
ereignisabhängig
lageabhängig
Vergleichswert (bei
lageabhängiger Ausführung)
