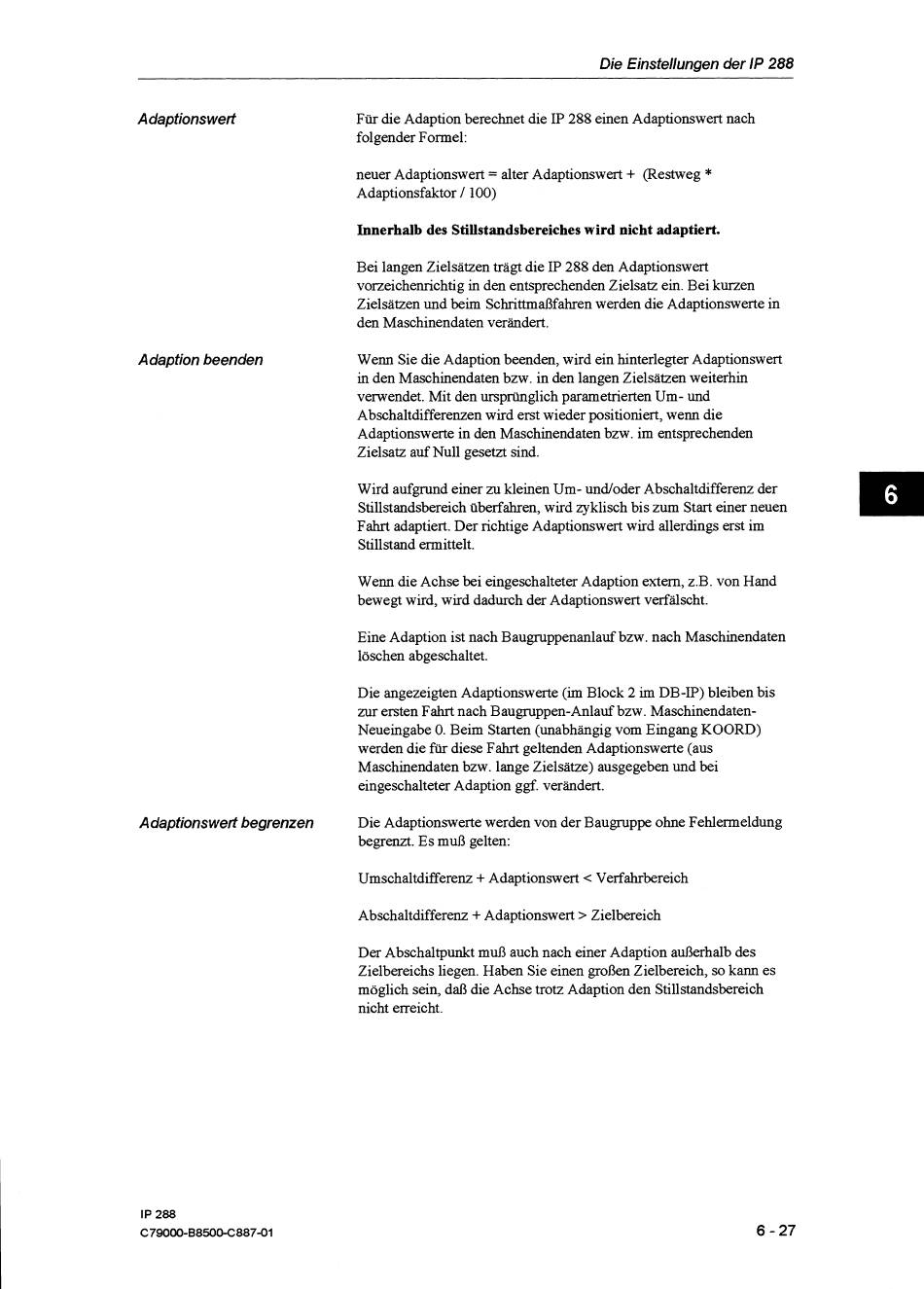

Die Einstellungen der IP 288
A daptionswett
Adaption beenden
Für die Adaption berechnet die IP 288 einen Adaptionswert nach
folgender Formel:
neuer Adaptionsweri
=
alter Adaptionswert
+
(Restweg
*
Adaptionsfaktor 1 100)
Innerhalb des Stillstandsbereiches wird nicht adaptiert.
Bei langen Zielsätzen trägt die IP 288 den Adaptionswert
vorzeichenrichtig in den entsprechenden Zielsatz ein. Bei kurzen
Zielsätzen und beim Schnttmaßfahren werden die Adaptionswerte in
den Maschinendaten verändert.
Wenn Sie die Adaption beenden, wird ein hinterlegter Adaptionswert
in den Maschinendaten bzw. in den langen Zielsätzen weiterhin
verwendet. Mit den ursprünglich pararnetrierten Um- und
Abschaltdifferenzen wird erst wieder positioniert, wenn die
Adaptionswerte in den Maschinendaten bzw. im entsprechenden
Zielsatz auf Null gesetzt sind.
Wird aufgrund einer zu kleinen Um- undIoder Abschaltdifferenz der
Stillstandsbereich überfahren, wird zyklisch bis zum Start einer neuen
Fahrt adaptiert. Der richtige Adaptionswert wird allerdings erst im
Stillstand ermittelt.
Wenn die Achse bei eingeschalteter Adaption extern, z.B. von Hand
bewegt wird, wird dadurch der Adaptionswert verfälscht.
Eine Adaption ist nach Baugruppenanlauf bzw. nach Maschinendaten
löschen abgeschaltet.
Die angezeigten Adaptionswerte (im Block 2 irn DB-IP) bleiben bis
zur ersten Fahrt nach Baugnippen-Anlauf bzw. Maschinendaten-
Neueingabe 0. Beim Starten (unabhängig vom Eingang KOORD)
werden die für diese Fahrt geltenden Adaptionswerte (aus
Maschinendaten bzw. lange Zielsätze) ausgegeben und bei
eingeschalteter Adaption ggf. verändert.
A daptionswert begrenzen Die Adaptionswerte werden von der Baugruppe ohne Fehlermeldung
begrenzt. Es muß gelten:
Umschaltdifferenz
+
Adaptionswert < Verfahrbereich
Abschaltdifferenz
+
Adaptionswert > Zielbereich
Der Abschaltpunkt muß auch nach einer Adaption außerhalb des
Zielbereichs liegen. Haben Sie einen großen Zielbereich, so kann es
möglich sein, daß die Achse trotz Adaption den Stillstandsbereich
nicht erreicht.
