Datenbausteine

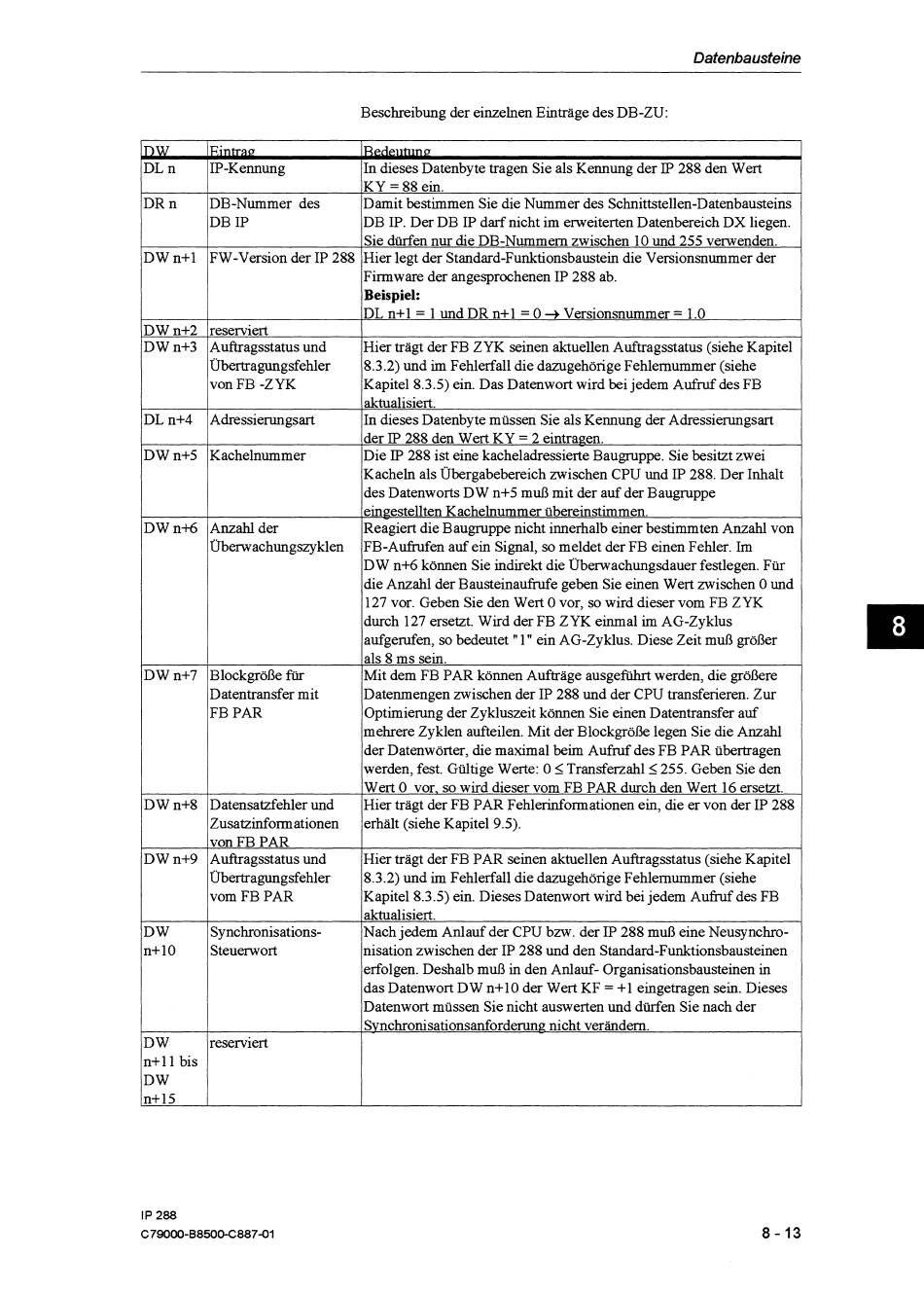

Beschreibung der einzelnen Einträge des DB-ZU:
In dieses Datenbyte tragen Sie als Kennung der
IP
288 den Wert
KY
=
88 ein.
Damit bestimmen Sie die Nummer des Schnittstellen-Datenbausteins
P
W
DL n
DR n
Eintrag
IP-Kennung
DB-Nummer des
DW n+l
D W n+2
DW n+3
DL n+4
D W n+S
D W n+6
D W n+7
DW n+8
DW n+9
n+ 10
DB IP
FW-Version der IP 288
reserviert
Auftragsstatus und
Übertragungsfehler
von FB -ZYK
Adressierungsart
Kachelnummer
Anzahl der
Übenvachungszyklen
Blockgröße für
Datentransfer mit
FB PAR
Datensatzfehler und
Zusatzuifomationen
von FB PAR
Auftragsstatus und
Übertragungsfehler
vom FB PAR
DW
n+ 1 1 bis
DW
Steuenvort
nisation zwischen der IP 288 und den Standard-Funktionsbausteinen
DB IP. Der DB IP darf nicht im erweiterten Datenbereich DX liegen.
Hier legt der Standard-Funktionsbaustein die Versionsnurnmer der
Firmware der angesprochenen IP 288 ab.
Beispiel:
DL n+l
=
1 und DR n+ 1
=
0
+
Versionsnummer
=
1.0
Hier trägt der FB ZYK seinen aktuellen Auftragsstatus (siehe Kapitel
8.3.2) und im Fehlerfall die dazugehörige Fehlemummer (siehe
Kapitel 8.3.5) ein. Das Datenwort wird bei jedem Aufruf des FB
aktualisiert.
In dieses Datenbyte müssen Sie als Kennung der Adressierungsart
der
IP
288 den Wert KY
=
2 eintra~en.
Die
IP
288 ist eine kacheladressierte Baugruppe. Sie besitzt zwei
Kacheln als Übergabebereich zwischen CPU und IP 288. Der Inhalt
des Datenworts DW n+5 muß mit der auf der Baugruppe
eingestellten Kachelnummer übereinstimmen.
Reagiert die Baugruppe nicht innerhalb einer bestimmten Anzahl von
FB-Aufiufen auf ein Signal, so meldet der FB einen Fehler. I m
DW n+6 können Sie indirekt die Übenvachungsdauer festlegen. Für
die Anzahl der Bausteinaufmfe geben Sie einen Wert zwischen 0 und
127 vor. Geben Sie den Wert 0 vor, so wird dieser vom FB ZYK
durch 127 ersetzt. Wird der FB ZYK einmal im AG-Zyklus
aufgemfen, so bedeutet
"
1
"
ein AG-Zyklus. Diese Zeit muß größer
als 8 ms sein.
Mit dem FB PAR können Aufträge ausgeführt werden, die größere
Datenmengen zwischen der IP 288 und der CPU transferieren. Zur
Optimiemng der Zykluszeit können Sie einen Datentransfer auf
mehrere Zyklen aufteilen. Mit der Blockgröße legen Sie die Anzahl
der Datenwörter, die maximal beim Aufruf des FB PAR übertragen
werden, fest. Gültige Werte: 0
I
Transferzahl1255. Geben Sie den
Wert 0 vor. so wird dieser vom FB PAR durch den Wert 16 ersetzt.
Hier trägt der FB PAR Fehlennformationen ein, die er von der IP 288
erhält (siehe Kapitel 9.5).
Hier trägt der FB PAR seinen aktuellen Auftragsstatus (siehe Kapitel
8.3.2) und im Fehlerfall die dazugehörige Fehlemummer (siehe
Kapitel 8.3.5) ein. Dieses Datenwort wird bei jedem Aufruf des FB
aktualisiert.
,
reserviert
erfolgen. Deshalb muß in den Anlauf- Organisationsbausteinen in
das Datenwort DW n+10 der Wert KF
=
+1 eingetragen sein. Dieses
Datenwort müssen Sie nicht auswerten und diirfen Sie nach der
Svnchronisationsanfordening nicht verändern.
