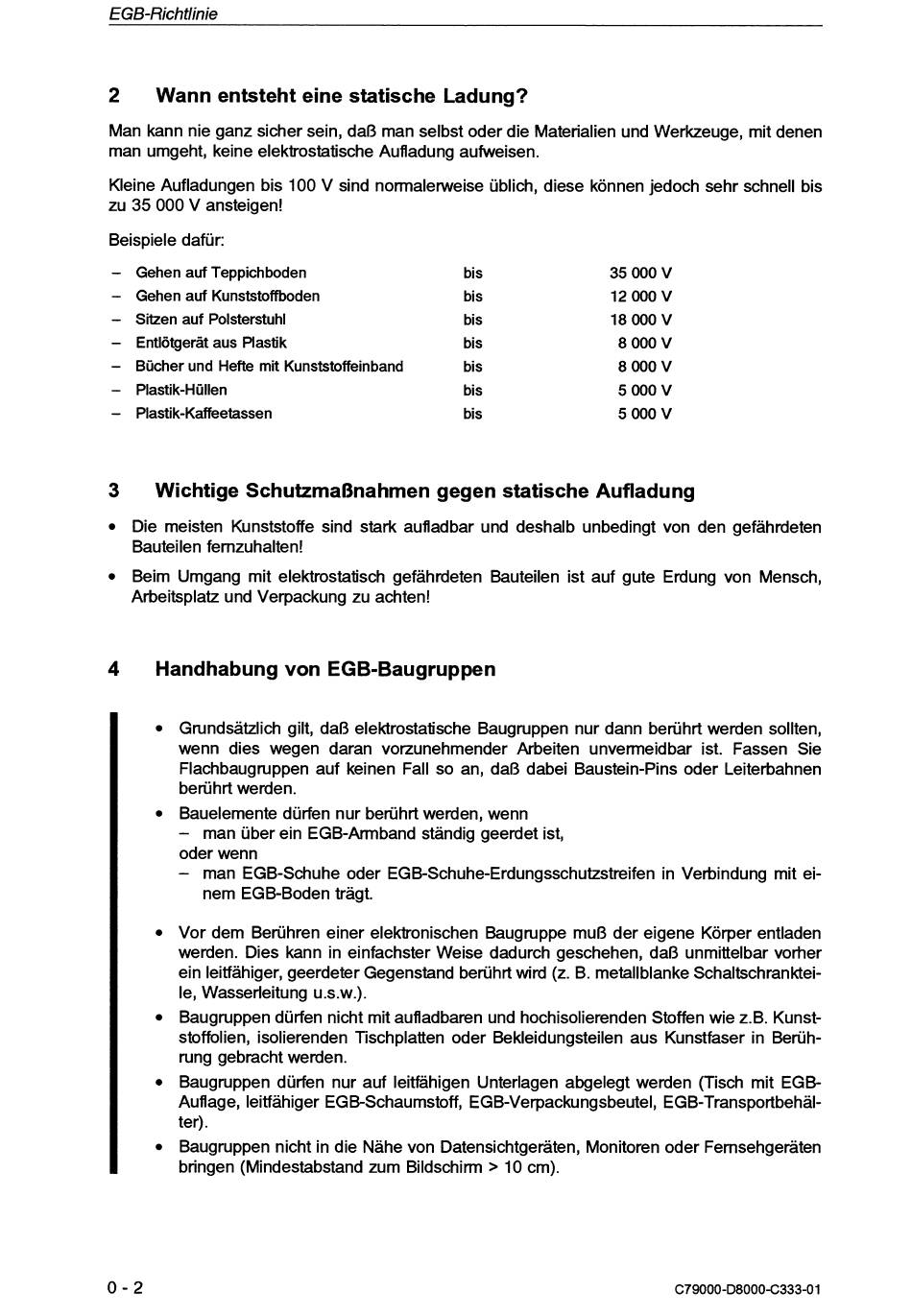

2 Wann entsteht eine statische Ladung?
Man kann nie ganz sicher sein, daß man selbst oder die Materialien und Werkzeuge, mit denen
man umgeht, keine elektrostatische Aufladung aufweisen.
Kleine Aufladungen bis 100 V sind normalerweise üblich, diese können jedoch sehr schnell bis
zu 35 000 V ansteigen!
Beispiele dafür:
-
Gehen auf Teppichboden bis
-
Gehen auf Kunststoffboden bis
-
Sitzen auf Polsterstuhl bis
-
Entlötgerät aus Plastik bis
-
Bücher und Hefte mit Kunststoffeinband bis
-
Plastik-Hüllen bis
-
Plastik-Kaffeetassen bis
3 Wichtige Schutzmaßnahmen gegen statische Aufladung
Die meisten Kunststoffe sind stark aufladbar und deshalb unbedingt von den gefährdeten
Bauteilen fernzuhalten!
Beim Umgang mit elektrostatisch gefährdeten Bauteilen ist auf gute Erdung von Mensch,
Arbeitsplatz und Verpackung zu achten!
4
Handhabung von EGB-Baugruppen
Grundsätzlich gilt, daß elektrostatische Baugruppen nur dann berührt werden sollten,
wenn dies wegen daran vorrunehmender Arbeiten unvermeidbar ist. Fassen Sie
Flachbaugruppen auf keinen Fall so an, daß dabei Baustein-Pins oder Leiterbahnen
berührt werden.
Bauelemente dürfen nur berührt werden, wenn
-
man über ein EGB-Armband ständig geerdet ist,
oder wenn
-
man EGB-Schuhe oder EGB-Schuhe-Erdungsschutzstreifen in Verbindung mit ei-
nem EGB-Boden trägt.
Vor dem Berühren einer elektronischen Baugruppe muß der eigene Körper entladen
werden. Dies kann in einfachster Weise dadurch geschehen, daß unmittelbar vorher
ein leitfähiger, geerdeter Gegenstand berührt wird (z. B. metallblanke Schaltschranktei-
le, Wasserleitung u.s.w.).
Baugruppen dürfen nicht mit aufladbaren und hochisolierenden Stoffen wie z.B. Kunst-
stoffolien, isolierenden Tischplatten oder Bekleidungsteilen aus Kunstfaser in Berüh-
rung gebracht werden.
Baugruppen dürfen nur auf leitfähigen Unterlagen abgelegt werden (Tisch mit EGB-
Auflage, leitfähiger EGB-Schaumstoff, EGB-VerpackungsbeuteI, EGB-Transportbehäl-
ter).
Baugruppen nicht in die Nähe von Datensichtgeräten, Monitoren oder Fernsehgeräten
bringen (Mindestabstand zum Bildschirm
>
10 cm).
