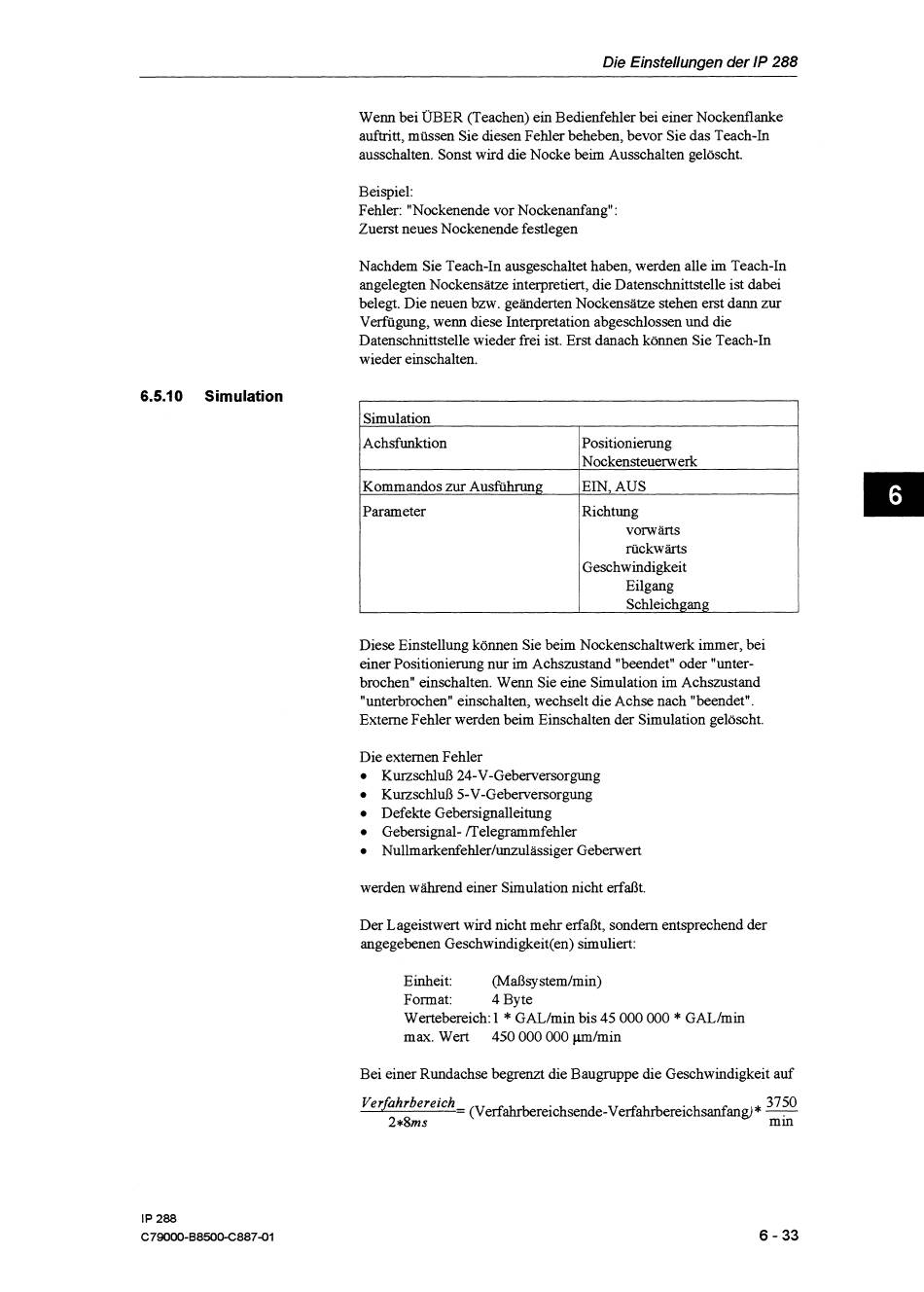

Die Einstellungen der IP 288
Wenn bei ÜBER (Teachen) ein Bedienfehler bei einer Nockenflanke
auftritt, müssen Sie diesen Fehler beheben, bevor Sie das Teach-In
ausschalten. Sonst wird die Nocke beim Ausschalten gelöscht.
Beispiel:
Fehler: "Nockenende vor Nockenanfang"
:
Zuerst neues Nockenende festlegen
Nachdem Sie Teach-In ausgeschaltet haben, werden alle im Teach-In
angelegten Nockensätze interpretiert, die Datenschnittstelle ist dabei
belegt. Die neuen bzw. geänderten Nockensätze stehen erst dann zur
Verfügung, wenn diese Interpretation abgeschlossen und die
Datenschnittstelle wieder frei ist. Erst danach können Sie Teach-In
wieder einschalten.
6.5.10
Simulation
Simulation
I
Achsfunktion
Kommandos zur Ausfuhrung
Diese Einstellung können Sie beim Nockenschaltwerk immer, bei
einer Positionierung nur irn Achszustand "beendet" oder "unter-
brochen" einschalten. Wenn Sie eine Simulation im Achszustand
"unterbrochen" einschalten, wechselt die Achse nach "beendet".
Externe Fehler werden beim Einschalten der Simulation gelöscht.
Positionierung
Nockensteuerwerk
EIN, AUS
Parameter
Die externen Fehler
Kunschluß 24-V-Geberversorgung
Kurzschluß 5-V-Geberversorgung
Defekte Gebersignalleitung
Gebersignal- ~Telegrammfehler
Nullmarkenfehler/unzulässiger Geberwert
Richtung
vorwärts
rückwärts
Geschwindigkeit
Eilgang
Schleichgan~
werden wahrend einer Simulation nicht erfaßt.
Der Lageistwert wird nicht mehr erfaßt, sondern entsprechend der
angegebenen Geschwindigkeit(en) simuliert:
Einheit: (Maßsystemlmin)
Format: 4 Byte
Wertebereich: 1
*
GALImin bis 45 000 000
*
GALImin
max. Wert 450 000 000 pmlmin
Bei einer Rundachse begrenzt die Baugruppe die Geschwindigkeit auf
Verfahrbereich-
3750
-
(Verfahrbereichsende-Verfahrbereichsanfa
*
2*8ms
