Nachführen; Schleifenfahrt - Siemens Simatic S5 IP 288 Benutzerhinweise

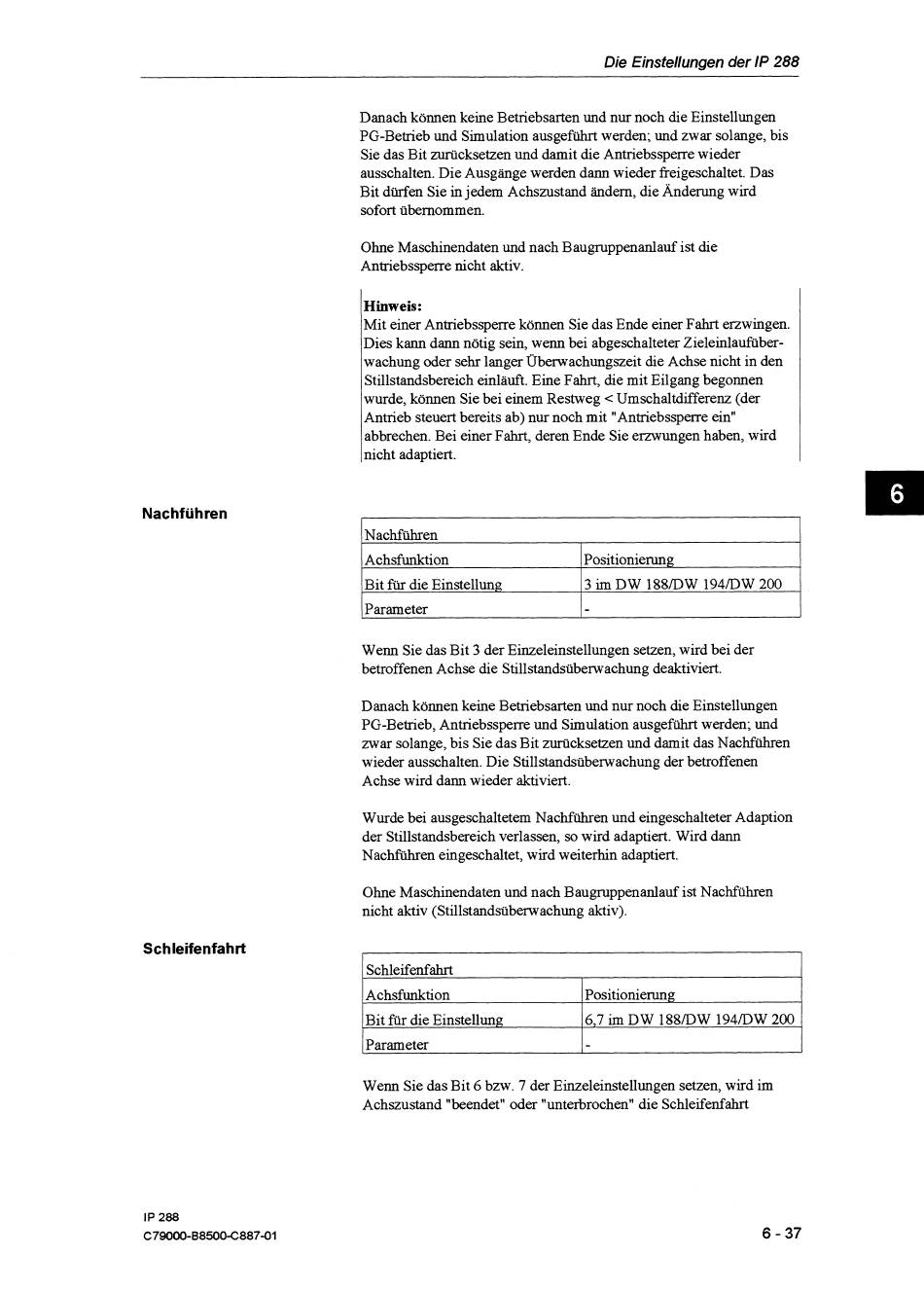

Die Einstellungen der IP 288
Nachführen
Danach können keine Betriebsarten und nur noch die Einstellungen
PG-Betrieb und Simulation ausgefuhrt werden; und zwar solange, bis
Sie das Bit zurücksetzen und damit die Antriebssperre wieder
ausschalten. Die Ausgänge werden dann wieder freigeschaltet. Das
Bit dürfen Sie in jedem Achszustand ändern, die Änderung wird
sofort übernommen.
Ohne Maschinendaten und nach Baugmppenanlauf ist die
Antriebssperre nicht aktiv.
Hinweis:
Mit einer Antriebssperre können Sie das Ende einer Fahrt erzwingen.
Dies kann dann nötig sein, wenn bei abgeschalteter Zieleinlaufiiber-
wachung oder sehr langer Übenvachungszeit die Achse nicht in den
Stillstandsbereich einläuft. Eine Fahrt, die mit Eilgang begonnen
wurde, können Sie bei einem Restweg
C
Umschaltdifferenz (der
Antrieb steuert bereits ab) nur noch mit "Antriebssperre ein"
abbrechen. Bei einer Fahrt, deren Ende Sie erzwungen haben, wird
nicht adaptiert.
Achsfunktion
Wenn Sie das Bit 3 der Einzeleinstellungen setzen, wird bei der
betroffenen Achse die Stillstandsübenvachung deaktiviert.
Danach können keine Betriebsarten und nur noch die Einstellungen
PG-Betrieb, Antnebssperre und Simulation ausgefuhrt werden; und
zwar solange, bis Sie das Bit zurücksetzen und damit das Nachfuhren
wieder ausschalten. Die Stillstandsübenvachung der betroffenen
Achse wird dann wieder aktiviert.
Wurde bei ausgeschaltetem Nachführen und eingeschalteter Adaption
der Stillstandsbereich verlassen, so wird adaptiert. Wird dann
Nachführen eingeschaltet, wird weiterhin adaptiert.
Ohne Maschinendaten und nach Baugmppenanlauf ist Nachführen
nicht aktiv (Stillstandsübenvachung aktiv).
Schleifenfahrt
Bit für die Einstellun
Wenn Sie das Bit 6 bzw. 7 der Einzeleinstellungen setzen, wird im
Achszustand "beendet" oder "unterbrochen" die Schleifenfahrt
