Die Maschinendaten
Steuersignale des Antriebes
Schalt-
zustand
i
Richtungswechsel
- 1
Nocke wird geschaltet
/
Nocke wird abgeschaltet
S
S
Hysterese-
bereich

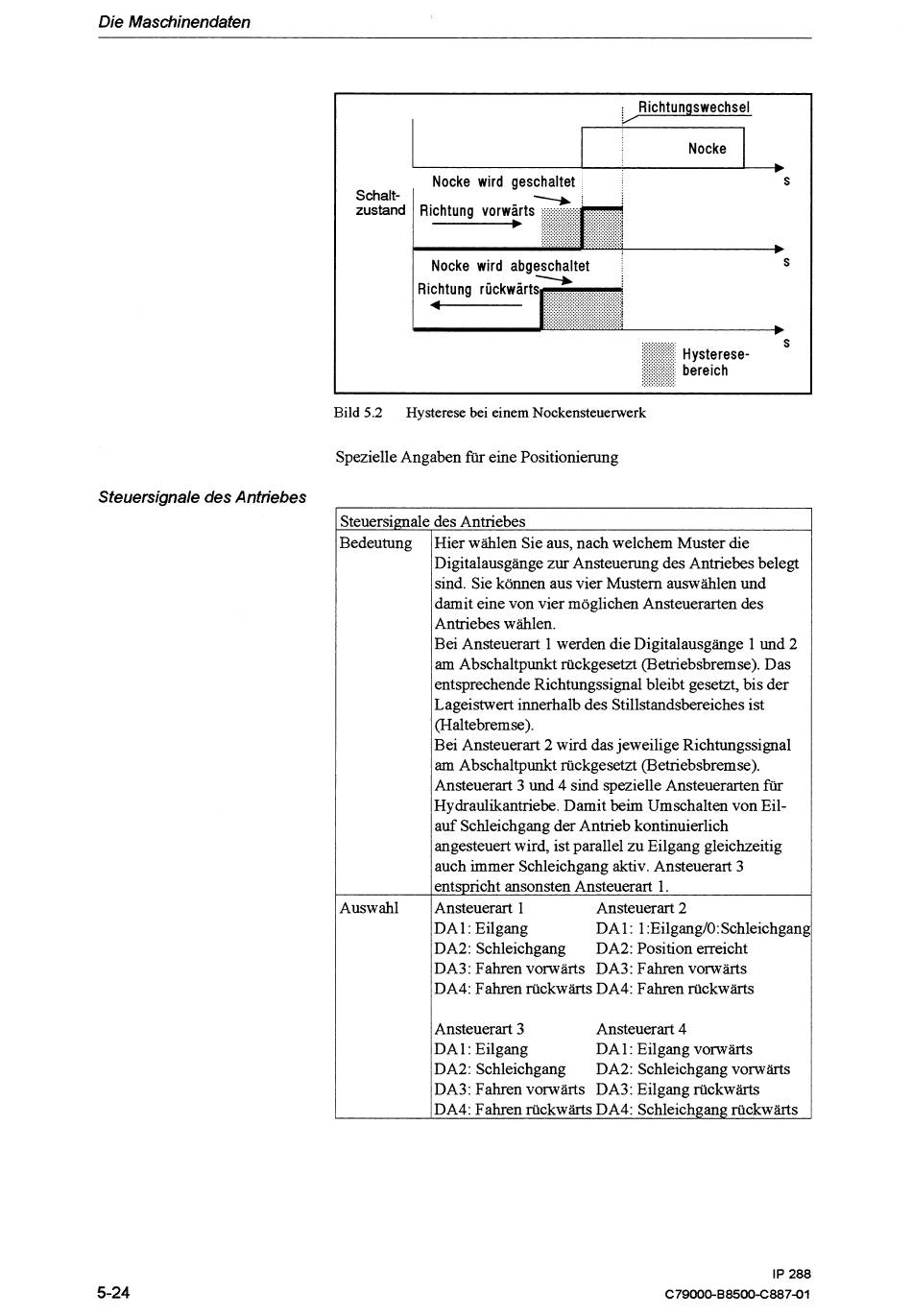

5.2
Hysterese bei einem Nockensteuerwerk
Spezielle Angaben fur eine Positioniemng
Ansteuerart 3
Ansteuerart 4
DA 1 : Eilgang DA 1 : Eilgang vorwärts
DA2: Schleichgang DA2: Schleichgang vorwärts
DA3: Fahren vorwärts DA3: Eilgang rückwärts
Steuersignale
Bedeutung
Auswahl
des Antriebes
Hier wählen Sie aus, nach welchem Muster die
Digitalausgänge
zur
Ansteuemng des Antriebes belegt
sind. Sie können aus vier Mustern auswählen und
damit eine von vier möglichen Ansteuerarten des
Antriebes wbhlen.
Bei Ansteuerart 1 werden die Digitalausgänge 1 und 2
am Abschaltpunkt rückgesetzt (Betriebsbremse). Das
entsprechende Richtungssignal bleibt gesetzt, bis der
Lageistwert innerhalb des Stillstandsbereiches ist
(Haltebremse).
Bei Ansteuerart 2 wird das jeweilige Richtungssignal
am
Abschaltpunkt rückgesetzt (Betriebsbremse).
Ansteuerart 3 und 4 sind spezielle Ansteuerarten für
Hydraulikantriebe. Damit beim Umschalten von Eil-
auf Schleichgang der Antrieb kontinuierlich
angesteuert wird, ist parallel zu Eilgang gleichzeitig
auch immer Schleichgang aktiv. Ansteuerart 3
entspricht ansonsten Ansteuerart 1.
Ansteuerart 1 Ansteuerart 2
DA 1 : Eilgang DA 1 : 1 :Eilgang/O: Schleichgan
DA2: Schleichgang DA2: Position erreicht
DA3: Fahren vorwärts DA3: Fahren vorwärts
DA4: Fahren rückwärts DA4: Fahren rückwärts
