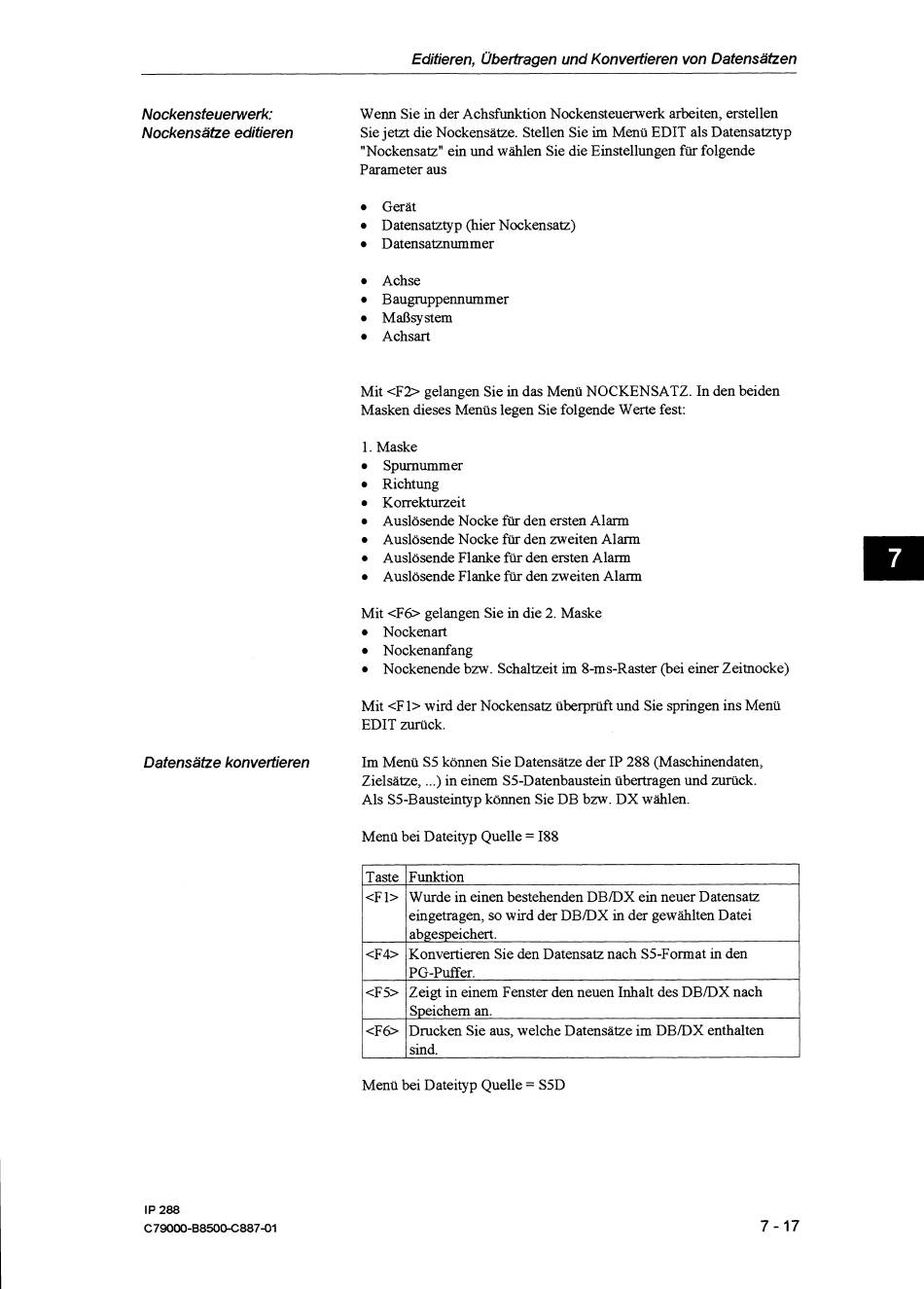

Editieren, Übertragen und Konvertieren von Datensätzen
Nockensteuerwerk:
Wenn Sie in der Achsfunktion Nockensteuenverk arbeiten, erstellen
Nockensätze editieren
Sie jetzt die Nockensätze. Stellen Sie i m Menü EDIT als Datensatztyp
"Nockensatz" ein und wahlen Sie die Einstellungen für folgende
Parameter aus
r
Gerät
r
Datensatztyp (hier Nockensatz)
r
Datensatznummer
Achse
r
Baugmppemummer
r
Maßsystem
r
Achsart
Mit <F> gelangen Sie in das Menü NOCKENSATZ. In den beiden
Masken dieses Menüs legen Sie folgende Werte fest:
1. Maske
r
Spumummer
r
Richtung
Korrektuneit
r
Auslösende Nocke
für
den ersten Alarm
r
Auslösende Nocke für den zweiten Alarm
r
Auslösende Flanke für den ersten Alarm
r
Auslösende Flanke für den zweiten Alarm
Mit <F& gelangen Sie in die 2. Maske
r
Nockenart
r
Nockenanfang
r
Nockenende bzw. Schaltzeit im 8-ms-Raster (bei einer Zeitnocke)
Mit <F
1> wird der Nockensatz überpmft und Sie springen ins Menü
EDIT zurück.
Datensäize konvertieren
Im Menü S5 können Sie Datensätze der IP 288 (Maschinendaten,
Zielsätze,
...)
in einem S5-Datenbaustein übertragen und zurück.
Als S5-Bausteintyp können Sie DB bzw. DX wählen.
Menü bei Dateityp Quelle
=
I88
Taste
<F 1>
Funktion
Wurde in einen bestehenden DBDX ein neuer Datensatz
eingetragen, so wird der DBDX in der gewählten Datei
<F4>
<F5>
Menü bei Dateityp Quelle
=
S5D
- -
abgespeichert.
Konvertieren Sie den Datensatz nach S5-Format in den
PG-Puffer.
Zeigt in einem Fenster den neuen Inhalt des DBDX nach
<F&
Speichern an.
Drucken Sie aus, welche Datensätze im DBDX enthalten
