Was müssen Sie tun, bevor Sie die Baugruppe einbauen?
4.1 Was müssen Sie tun, bevor Sie die Baugruppe ein bauen?
Steckbrücken und Codier-
Die Baugmppe hat mehrere Steckbrücken und zwei Codierschalter.
schalter
Die Baugmppe ist kacheladressiert und belegt 2 Kacheln. Am
Codierschalter mit 7 Schaltenvippen müssen Sie die Kachelnummer
(Kacheladresse, Ident-Nummer) einstellen. Die Kachelnummer ist
geradzahlig und muß zwischen 0 und 254 liegen, deshalb hat der
Codierschalter 7 Schalterwippen. Der zweite Codierschalter und die
Steckbrücken sind ab Werk korrekt eingestellt bzw. gesteckt.
Kachelnummer einstellen
Vorsicht
Die Baugruppe kann beschädigt werden.
Wenn Sie die Schalterwippen des Codierschalters mit einem
Bleistift verstellen, können dabei Graphit-Teilchen in den
Schalter gelangen. Dadurch kann eine unkontrollierte leitende
Verbindung zwischen Komponenten der Baugruppe
entstehen. Eine solche Verbindung kann einen Kunschluß
verursachen.
Verwenden Sie zum Einstellen der Ident-Nummer niemals
einen Bleistift.
1
Stellen Sie die Kachelnummer ein
-
Drücken Sie die Schaltenvippen mit einem geeigneten
Werkzeug nach unten. Ist die Wippe auf der "OFFM-Seite
des Schalters nach unten gedrückt, ist die zugehörige
Bit-Stelle ungultig.
Im Bild 4.1 ist die Kachelnummer 23
+
24
+
26
=
88
eingestellt
-
Die Baugmppe belegt die eingestellte und die
darauffolgende Nummer.

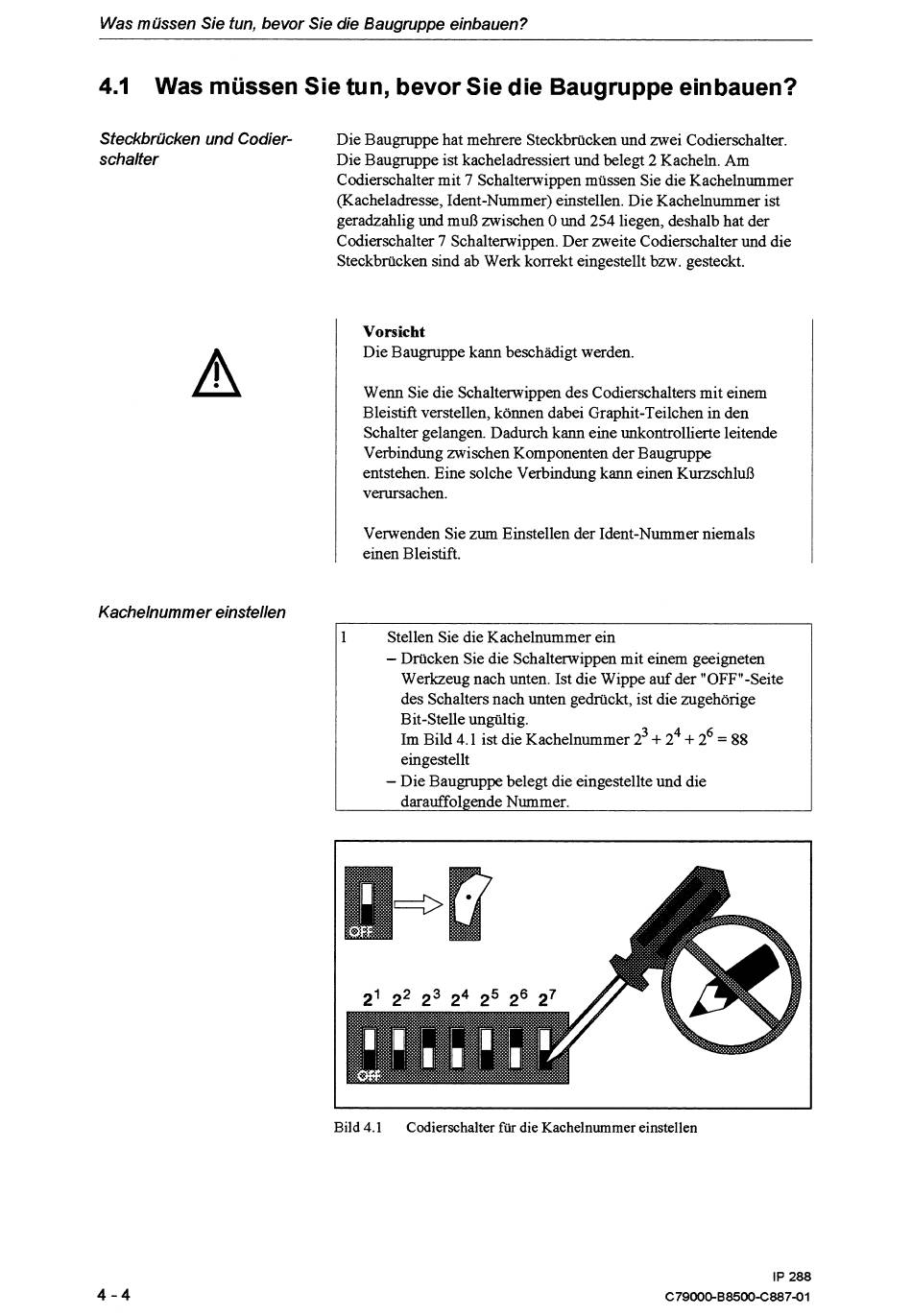

Bild 4.1
Codierschalter für die Kachelnummer einstellen
