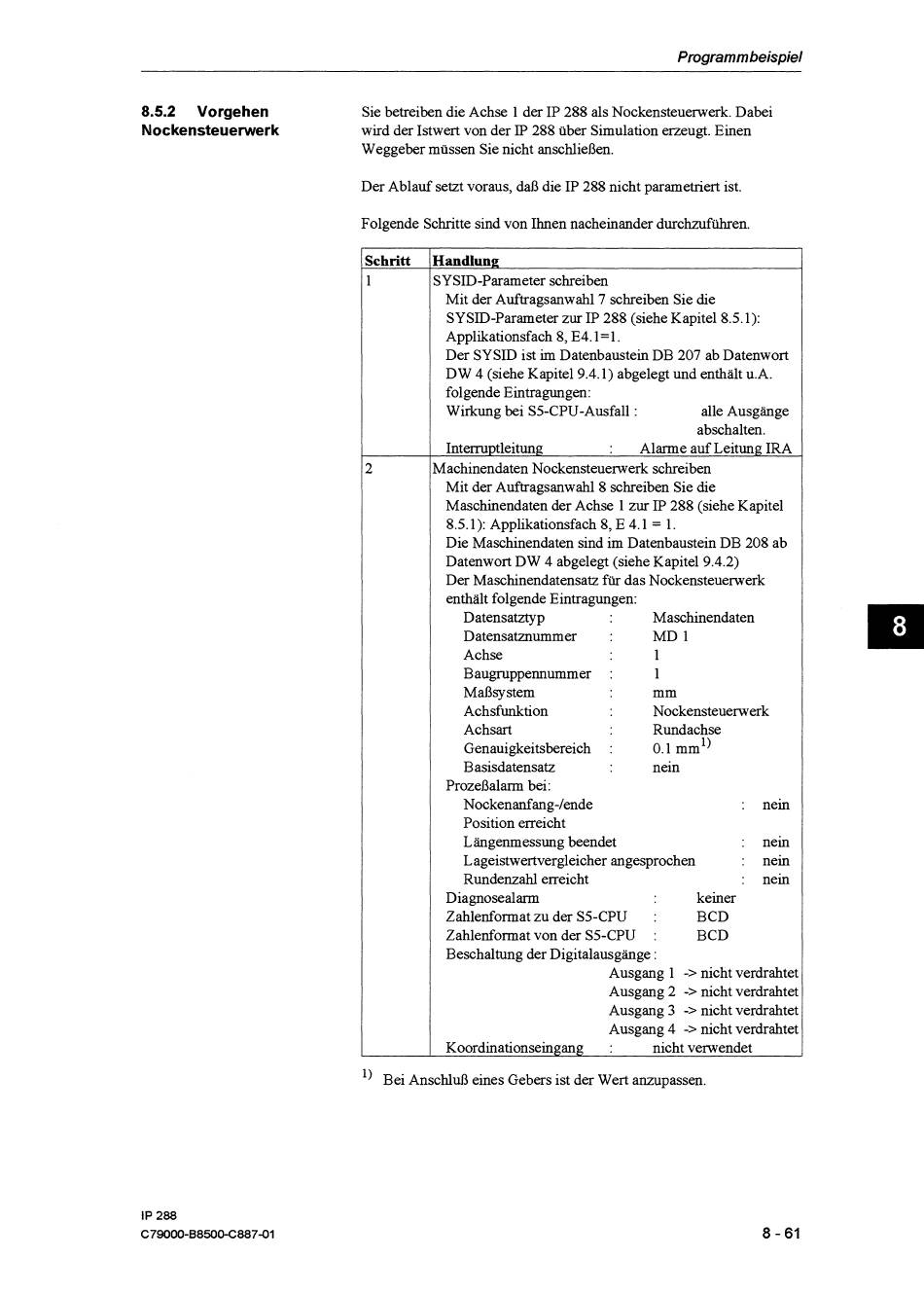

8.5.2 Vorgehen Sie betreiben die Achse 1 der IP 288 als Nockensteuenverk. Dabei
Nockensteuerwerk
wird der Istwert von der IP 288 über Simulation erzeugt. Einen
Weggeber müssen Sie nicht anschließen.
Der Ablauf setzt voraus, daß die IP 288 nicht parametriert ist.
Folgende Schntte sind von Ihnen nacheinander durchzuführen.
Schritt
I r
Handlung
SY SID-Parameter schreiben
Mit der Auftragsanwahl7 schreiben Sie die
SYSID-Parameter zur IP 288 (siehe Kapitel 8.5.1):
Applikationsfach 8, E4.1=1.
Der SYSID ist im Datenbaustein DB 207 ab Datenwort
DW 4 (siehe Kapitel 9.4.1) abgelegt und enthält u.A.
folgende Eintragungen:
Wirkung bei S5-CPU-Ausfall
:
alle Ausgänge
abschalten.
Intemiptleitung : Alarme auf Leitung IRA
Machinendaten Nockensteuenverk schreiben
Mit der Auftragsanwahl 8 schreiben Sie die
Maschinendaten der Achse 1 zur IP 288 (siehe Kapitel
8.5.1): Applikationsfach 8, E 4.1
=
1.
Die Maschinendaten sind im Datenbaustein DB 208 ab
Datenwort DW 4 abgelegt (siehe Kapitel 9.4.2)
Der Maschnendatensatz frir das Nockensteuenverk
enthält folgende Eintragungen:
Datensatztyp Maschinendaten
Datensatvlummer : MD 1
Achse 1
Baugmppennummer : 1
Maßsystem mm
Achsfunktion Nockensteuenverk
Achsart
Rundachse
Genauigkeitsbereich : 0.1 mml)
Basisdatensatz nein
Prozeßalarm bei:
Nockenanfang-/ende
:
nein
Position erreicht
L ängenmessung beendet
: nein
Lageistwerivergleicher angesprochen : nein
Rundenzahl erreicht : nein
Diagnosealarm keiner
Zahlenfomat
zu
der S5-CPU : BCD
Zahlenfomat von der S5-CPU : BCD
Beschaltung der Digitalausgänge :
Ausgang 1 -> nicht verdrahtet
Ausgang 2 -> nicht verdrahtet
Ausgang 3 -> nicht verdrahtet
Ausgang 4 -> nicht verdrahtet
')
Bei Anschluß eines Gebers ist der Wert anzupassen.
