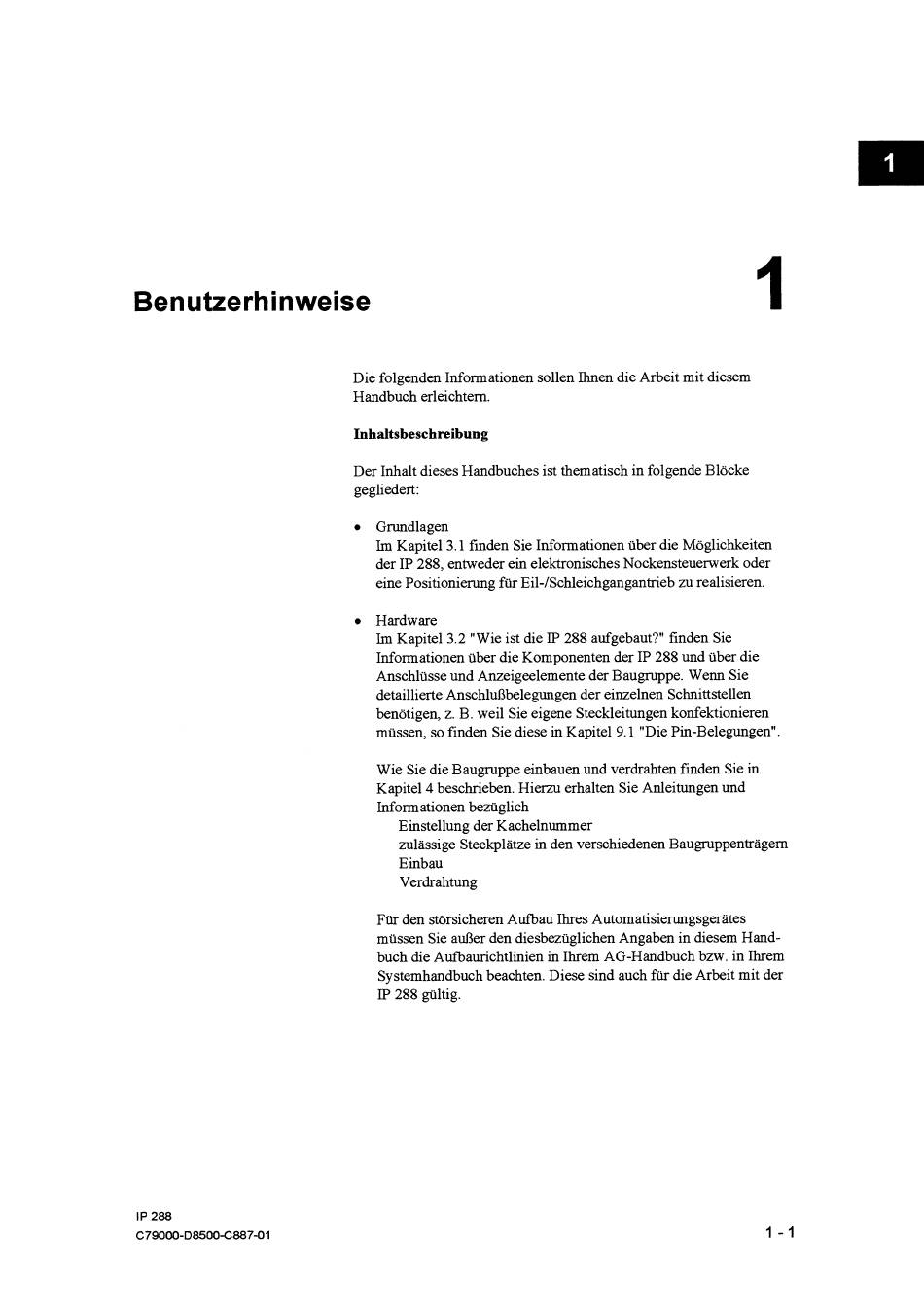

Benutzerhinweise - Siemens Simatic S5 IP 288 Benutzerhinweise

Benutzerhinweise
Die folgenden Informationen sollen Ihnen die Arbeit mit diesem
Handbuch erleichtern.
Inhaltsbeschreibung
Der Inhalt dieses Handbuches ist thematisch in folgende Blöcke
gegliedert:
Grundlagen
Irn Kapitel 3.1 finden Sie Informationen über die Möglichkeiten
der IP 288, entweder ein elektronisches Nockensteuerwerk oder
eine Positionierung für Eil-/Schleichgangantrieb zu realisieren.
Hardware
Im Kapitel 3.2 "Wie ist die IP 288 aufgebaut?" finden Sie
Informationen über die Komponenten der IP 288 und über die
Anschlüsse und Anzeigeelemente der Baugruppe. Wenn Sie
detaillierte Anschlußbelegungen der einzelnen Schnittstellen
benötigen, z. B. weil Sie eigene Steckleitungen konfektionieren
müssen, so finden Sie diese
in
Kapitel 9.1 "Die Pin-Belegungen".
Wie Sie die Baugruppe einbauen und verdrahten finden Sie in
Kapitel 4 beschrieben. Hierzu erhalten Sie Anleitungen und
informationen bezüglich
Einstellung der Kachelnummer
zulässige Steckplätze in den verschiedenen Baugnippenträgem
Einbau
Verdrahtung
Für den störsicheren Aufbau Ihres Automatisierungsgerätes
müssen Sie außer den diesbezüglichen Angaben in diesem Hand-
buch die Aufbaunchtlinien in Ihrem AG-Handbuch bzw. in Ihrem
Systemhandbuch beachten. Diese sind auch für die Arbeit mit der
IP 288 giiltig.
