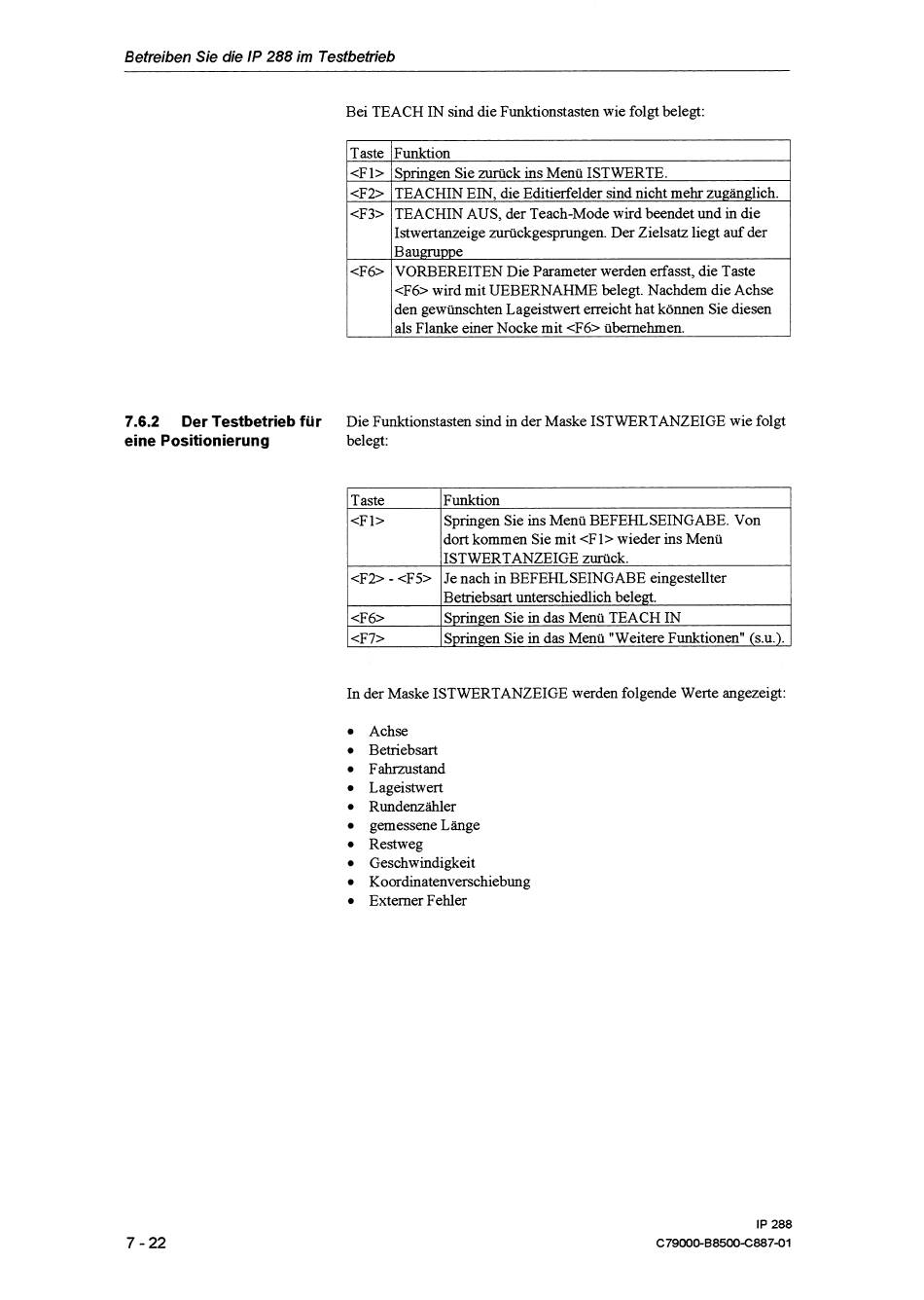

Siemens Simatic S5 IP 288 Benutzerhinweise Seite 150

Betreiben Sie die /P 288 im Testbetrieb
Bei TEACH IN sind die Funktionstasten wie folgt belegt:
7.6.2 Der Testbetrieb für Die Funktionstasten sind in der Maske ISTWERTANZEIGE wie folgt
eine Positionierung belegt:
Taste
<F 1>
<F2>
<F3>
<F6>
Funktion
Springen Sie zurück ins Menü ISTWERTE.
TEACHIN EIN, die Editierfelder sind nicht mehr zugänglich.
TEACHIN AUS, der Teach-Mode wird beendet und in die
Istwertanzeige mriickgespmngen. Der Zielsatz liegt auf der
Baugnippe
VORBEREITEN Die Parameter werden erfasst, die Taste
<F6> wird mit UEBERNAHME belegt. Nachdem die Achse
den gewünschten Lageistwert erreicht hat können Sie diesen
als Flanke einer Nocke mit <F6> übernehmen.
In der Maske ISTWERTANZEIGE werden folgende Werte angezeigt:
Taste
1
<F1>
<F2>
-
<F5>
<F6>
<F7>
Achse
Betriebsart
FafiIzustand
Lageistwert
Rundenzähler
gemessene Länge
Restweg
Geschwindigkeit
Koordinatenverschiebung
Externer Fehler
~unktion
Springen Sie ins Menü BEFEHLSEINGABE. Von
dort kommen Sie mit <F1> wieder ins Menü
ISTWERTANZEIGE zurück.
Je nach in BEFEHLSEINGABE eingestellter
Betriebsart unterschiedlich belegt.
Springen Sie in das Menü TEACH IN
Springen Sie in das Menü "Weitere Funktionen" (s.u.).
