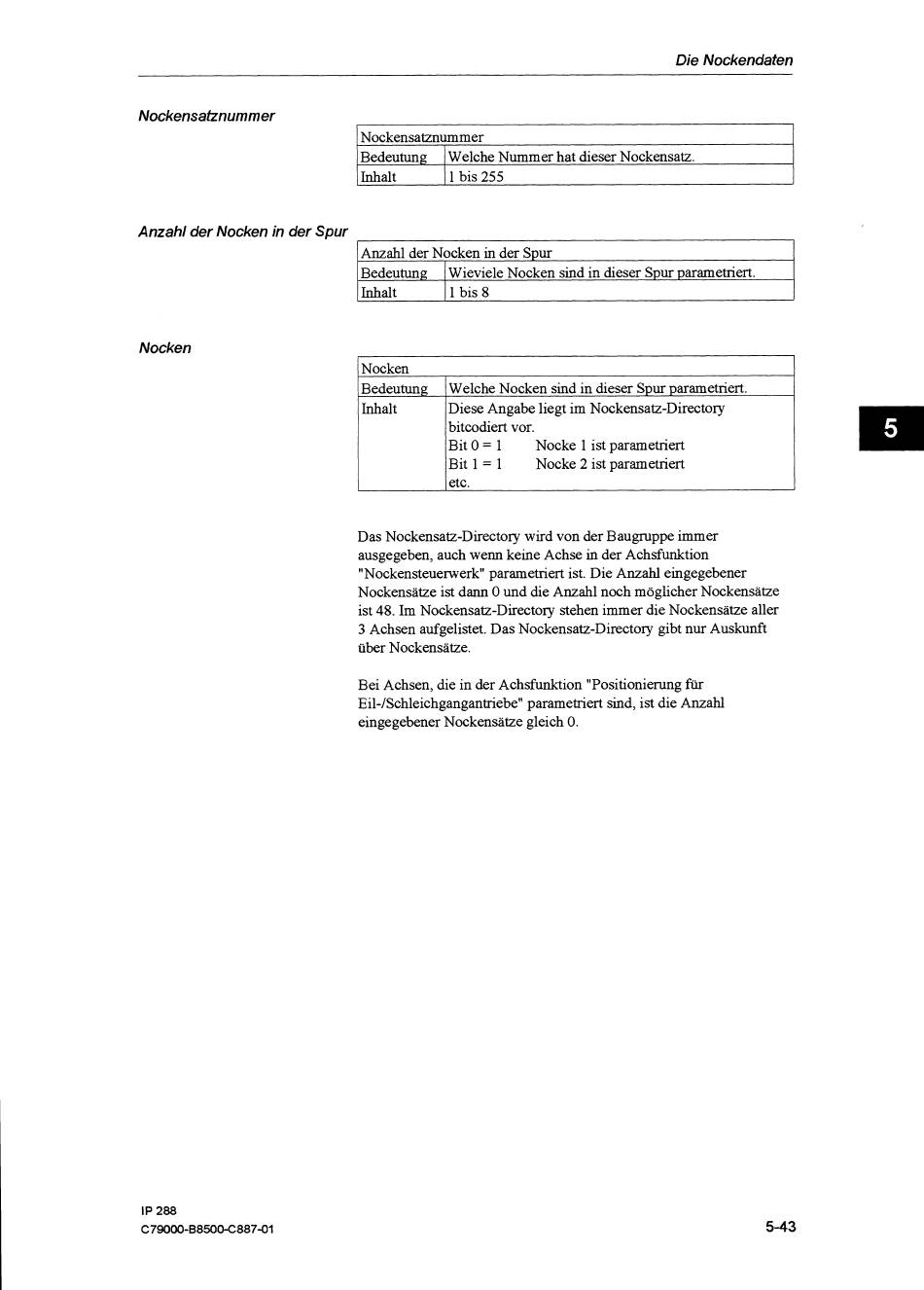

Siemens Simatic S5 IP 288 Benutzerhinweise Seite 76

Die Nockendaten
Anzahl der Nocken in der Spur
Anzahl der Nocken in der Spur
Bedeutung
1
Wieviele Nocken sind in dieser Spur parametnert.
Inhalt
/
1 bis 8
Nockensaiznummer
Nockensatznummer
Nocken
Bedeutung
Inhalt
Welche Nummer hat dieser Nockensatz.
1 bis 255
Das Nockensatz-Directory wird von der Baugruppe immer
ausgegeben, auch wenn keine Achse in der Achsfunktion
"Nockensteuenverk" parametnert ist. Die Anzahl eingegebener
Nockensätze ist dann 0 und die Anzahl noch möglicher Nockensätze
ist 48. Im Nockensatz-Directory stehen immer die Nockensätze aller
3 Achsen aufgelistet. Das Nockensatz-Directov gibt nur Auskunft
über Nockensätze.
Nocken
Bei Achsen, die in der Achsfunktion "Positionierung für
Eil-/Schleichgangantriebe" parametriert sind, ist die Anzahl
eingegebener Nockensätze gleich 0.
Bedeutung
Inhalt
Welche Nocken sind in dieser Spur parametnert.
Diese Angabe liegt im Nockensatz-Directory
bitcodiert vor.
Bit
0
=
1 Nocke 1 ist parametriert
Bit 1
=
1 Nocke 2 ist parametriert
i
