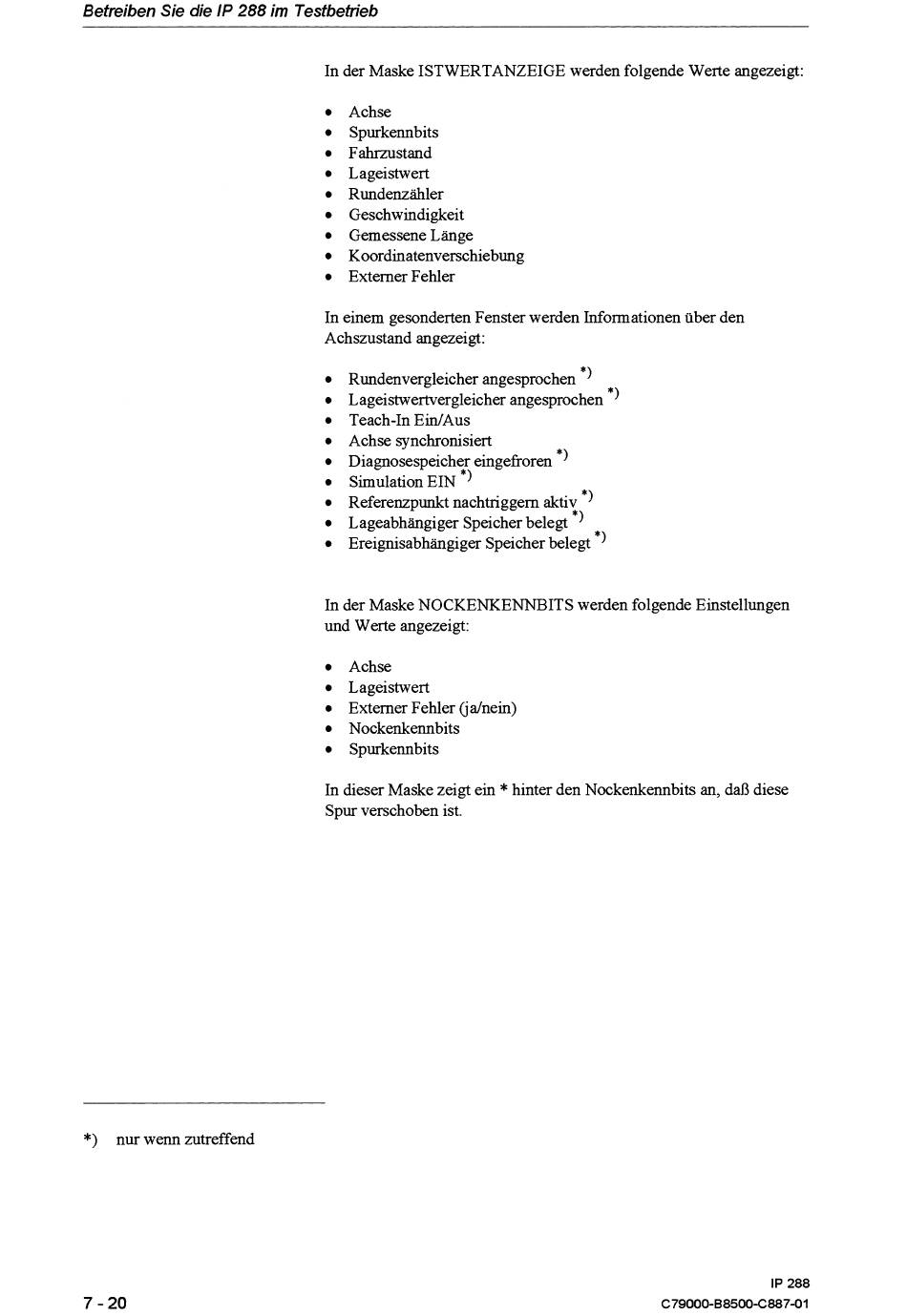

Betreiben Sie die /P 288 im Testbetneb
In der Maske ISTWERTANZEIGE werden folgende Werte angezeigt:
Achse
Spurkennbits
F a d s t a n d
Lageistwert
Rundenzahler
Geschwindigkeit
Gemessene Länge
Koordinatenverschiebung
Extemer Fehler
In einem gesonderten Fenster werden Informationen über den
Achszustand angezeigt:
r
Rundenvergleicher angesprochen
*)
Lageistwertvergleicher angesprochen
*)
Teach-In EinIAus
Achse synchronisiert
Diagnosespeichfr eingefroren
*)
Simulation EIN
)
Referenzpunkt nachtriggem akti:
*)
Lageabhängiger Speicher belegt
)
Ereignisabhängiger Speicher belegt
*)
In der Maske NOCKENKENNBITS werden folgende Einstellungen
und Werte angezeigt:
Achse
Lageistwert
Extemer Fehler (jaInein)
Nockenkennbits
Spurkennbits
In dieser Maske zeigt ein
*
hinter den Nockenkennbits an, daß diese
Spur verschoben ist.
*)
nur wenn zutreffend
