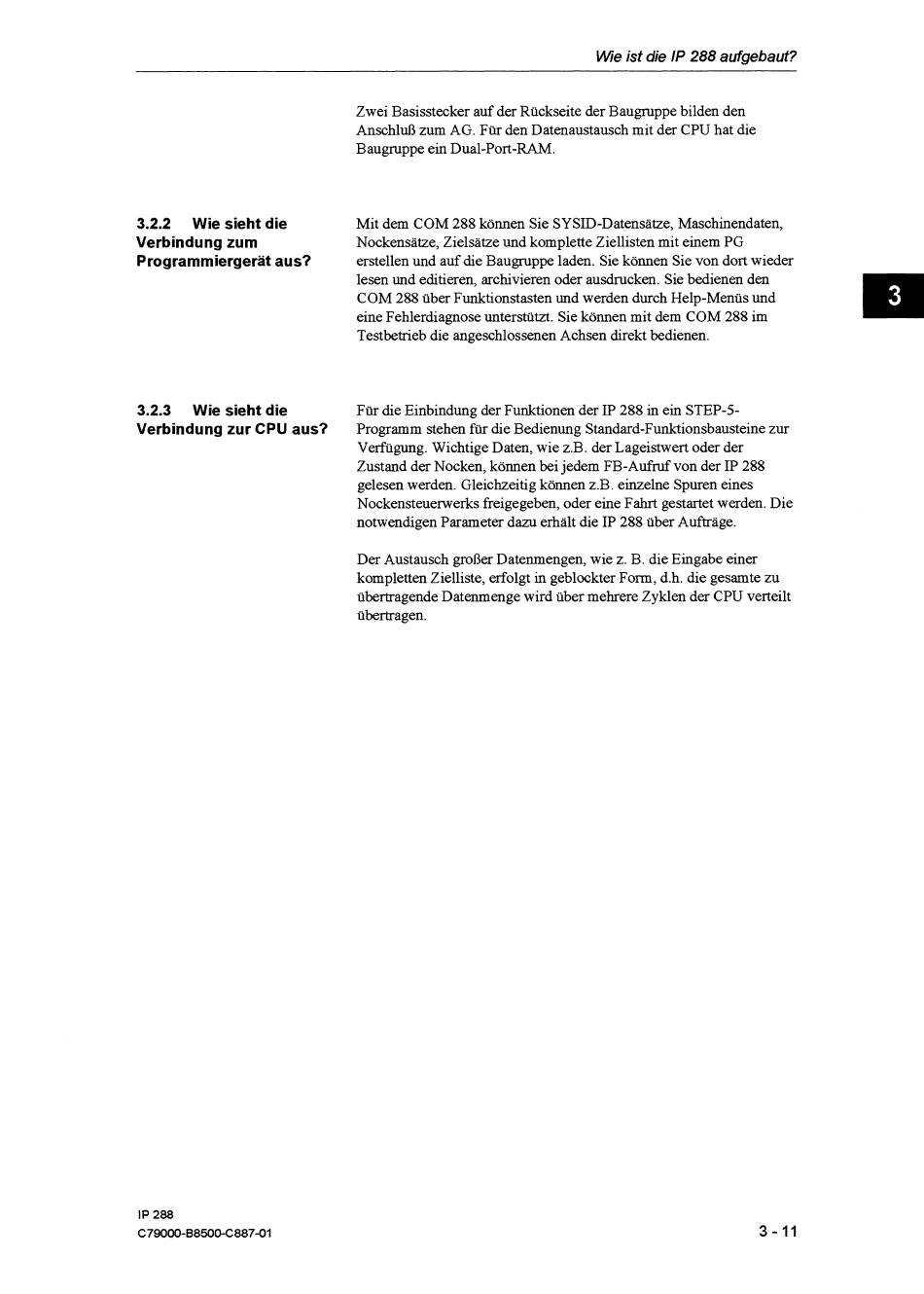

Wie ist die /P 288 aufgebaut?
Zwei Basisstecker auf der Rückseite der Baugmppe bilden den
Anschluß zum AG. Für den Datenaustausch mit der CPU hat die
Baugruppe ein Dual-Port-RAM.
3.2.2 Wie sieht die Mit dem COM 288 können Sie SYSID-Datensätze, Maschinendaten,
Verbindung zum Nockensätze, Zielsätze und komplette Ziellisten mit einem PG
Programmiergerät aus? erstellen und auf die Baugmppe laden. Sie können Sie von dort wieder
lesen und editieren, archivieren oder ausdrucken. Sie bedienen den
COM 288 über Funktionstasten und werden durch Help-Menüs und
eine Fehlerdiagnose unterstützt. Sie können mit dem COM 288 im
Testbetrieb die angeschlossenen Achsen direkt bedienen.
3.2.3 Wie sieht die
Für die Einbindung der Funktionen der IP 288 in ein STEP-5-
Verbindung zur CPU aus? Programm stehen für die Bedienung Standard-Funktionsbausteine zur
Verfügung. Wichtige Daten, wie 2.B. der Lageistwert oder der
Zustand der Nocken, können bei jedem FB-Aufruf von der IP 288
gelesen werden. Gleichzeitig können 2.B. einzelne Spuren eines
Nockensteuenverks freigegeben, oder eine Fahrt gestartet werden. Die
notwendigen Parameter dazu erhält die IP 288 über Aufträge.
Der Austausch großer Datenmengen, wie z. B. die Eingabe einer
kompletten Zielliste, erfolgt in geblockter Form, d.h. die gesamte zu
übertragende Datenrnenge wird über mehrere Zyklen der CPU verteilt
übertragen.
