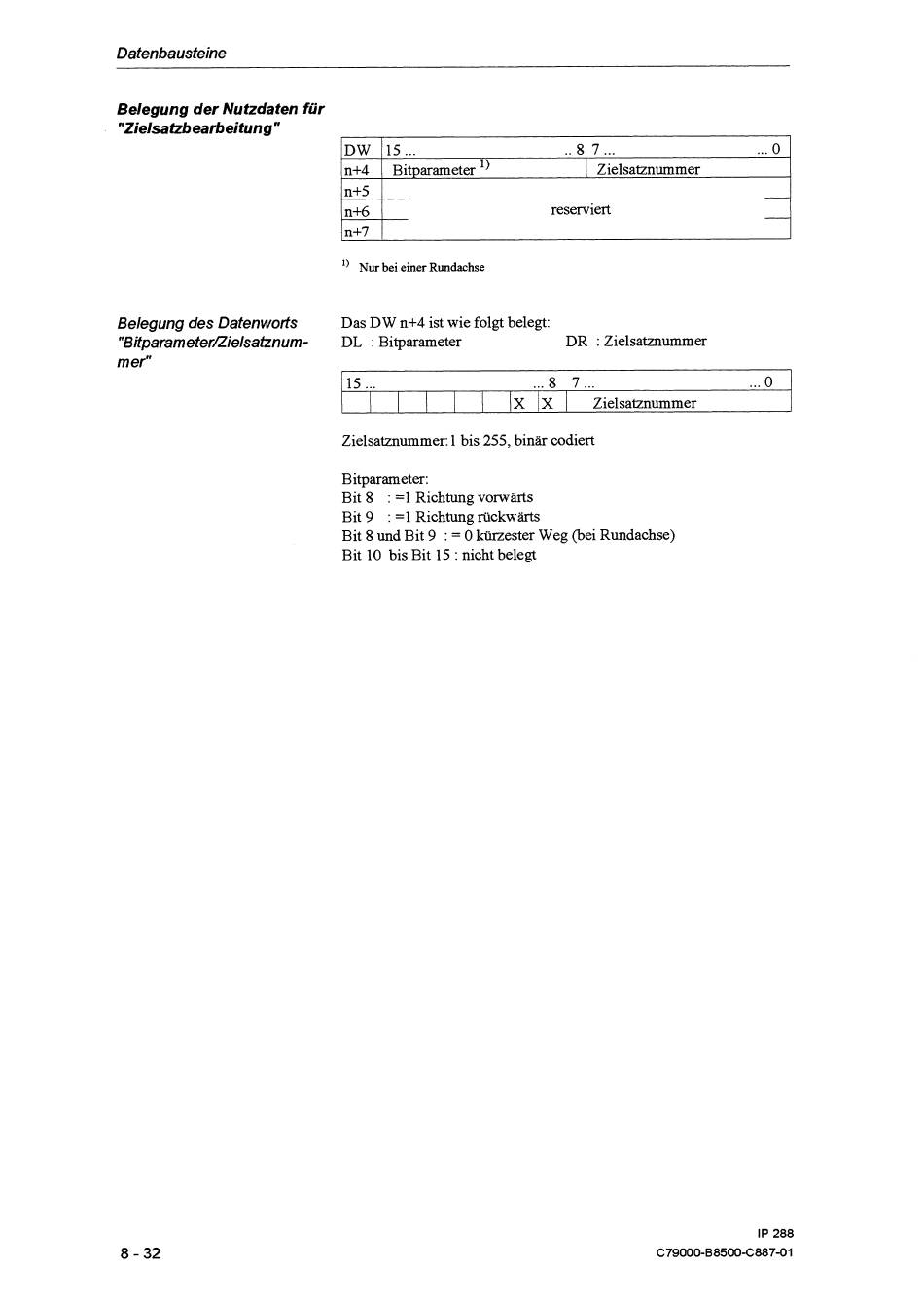

Belegung Der Nutzdaten Für "Zielsatzbearbeitung - Siemens Simatic S5 IP 288 Benutzerhinweise

Datenbausteine
')
Nur bei einer Rundachse
Belegung der Nutzdaten für
"Zielsatzb earbeitun g
"
Belegung des Datenworfs Das DW n+4 ist wie folgt belegt:
"Bitparameternielsatznum-
DL :
Bitparameter DR
:
Zielsatznummer
m er"
... 15 ...
... 8 7 . . . 0
/ X X
/
Zielsatznummer
DW
n+4
n+5
n+6
Zielsatznummer: 1 bis 255, binär codiert
...
15 ... .. 8 7 ... 0
Bitparameter
I
Zielsatznummer
reserviert
I
Bitparameter:
Bit 8 : =1 Richtung vorwärts
Bit 9 :
=1 Richtung rückwärts
Bit 8 und Bit 9
:
=
0 kürzester Weg (bei Rundachse)
Bit 10 bis Bit 15 : nicht belegt
