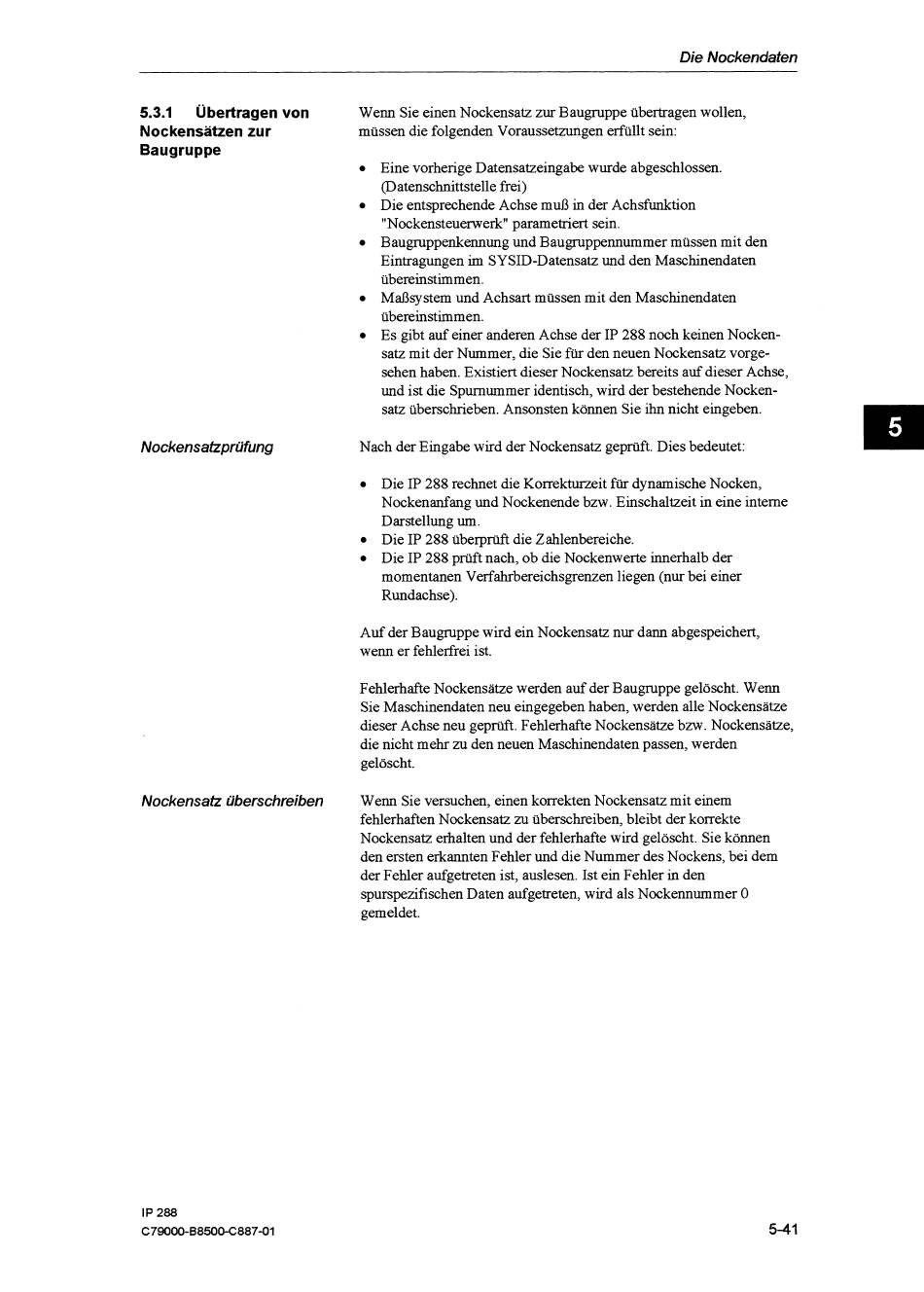

Die Nockendaten
5.3.1
Übertragen von
Wenn Sie einen Nockensatz zur Baugruppe übertragen wollen,
Nockensätzen zur müssen die folgenden Voraussetzungen erfüllt sein:
Baugruppe
Eine vorherige Datensatzeingabe wurde abgeschlossen.
(Datenschnittstelle frei)
Die entsprechende Achse muß in der Achsfunktion
"Nockensteuerwerk" parametriert sein.
Baugmppenkennung und Baugruppennummer müssen mit den
Eintragungen im SYSID-Datensatz und den Maschinendaten
übereinstimmen.
Maßsystem und Achsart müssen mit den Maschinendaten
übereinstimmen.
Es gibt auf einer anderen Achse der IP 288 noch keinen Nocken-
satz mit der Nummer, die Sie für den neuen Nockensatz vorge-
sehen haben. Existiert dieser Nockensatz bereits auf dieser Achse,
und ist die Spurnurnmer identisch, wird der bestehende Nocken-
satz überschrieben. Ansonsten können Sie ihn nicht eingeben.
Nach der Eingabe wird der Nockensatz geprüft. Dies bedeutet:
Die IP 288 rechnet die Korrekturzeit für dynamische Nocken,
Nockenanfang und Nockenende bzw. Einschaltzeit in eine interne
Darstellung um.
Die IP 288 überpnlft die Zahlenbereiche.
Die IP 288 pmft nach, ob die Nockenwerte innerhalb der
momentanen Verfahrbereichsgrenzen liegen (nur bei einer
Rundachse).
Auf der Baugmppe wird ein Nockensatz nur dann abgespeichert,
wenn er fehlerfrei ist.
Fehlerhafte Nockensätze werden auf der Baugruppe gelöscht. Wenn
Sie Maschinendaten neu eingegeben haben, werden alle Nockensätze
dieser Achse neu gepruft. Fehlerhafte Nockensätze b m . Nockensätze,
die nicht mehr
zu
den neuen Maschinendaten passen, werden
gelöscht.
Nockensatz überschreiben
Wenn Sie versuchen, einen korrekten Nockensatz mit einem
fehlerhaften Nockensatz
zu
überschreiben, bleibt der korrekte
Nockensatz erhalten und der fehlerhafte wird gelöscht. Sie können
den ersten erkannten Fehler und die Nummer des Nockens, bei dem
der Fehler aufgetreten ist, auslesen. Ist ein Fehler in den
spurspezifischen Daten aufgetreten, wird als Nockennummer 0
gemeldet.
