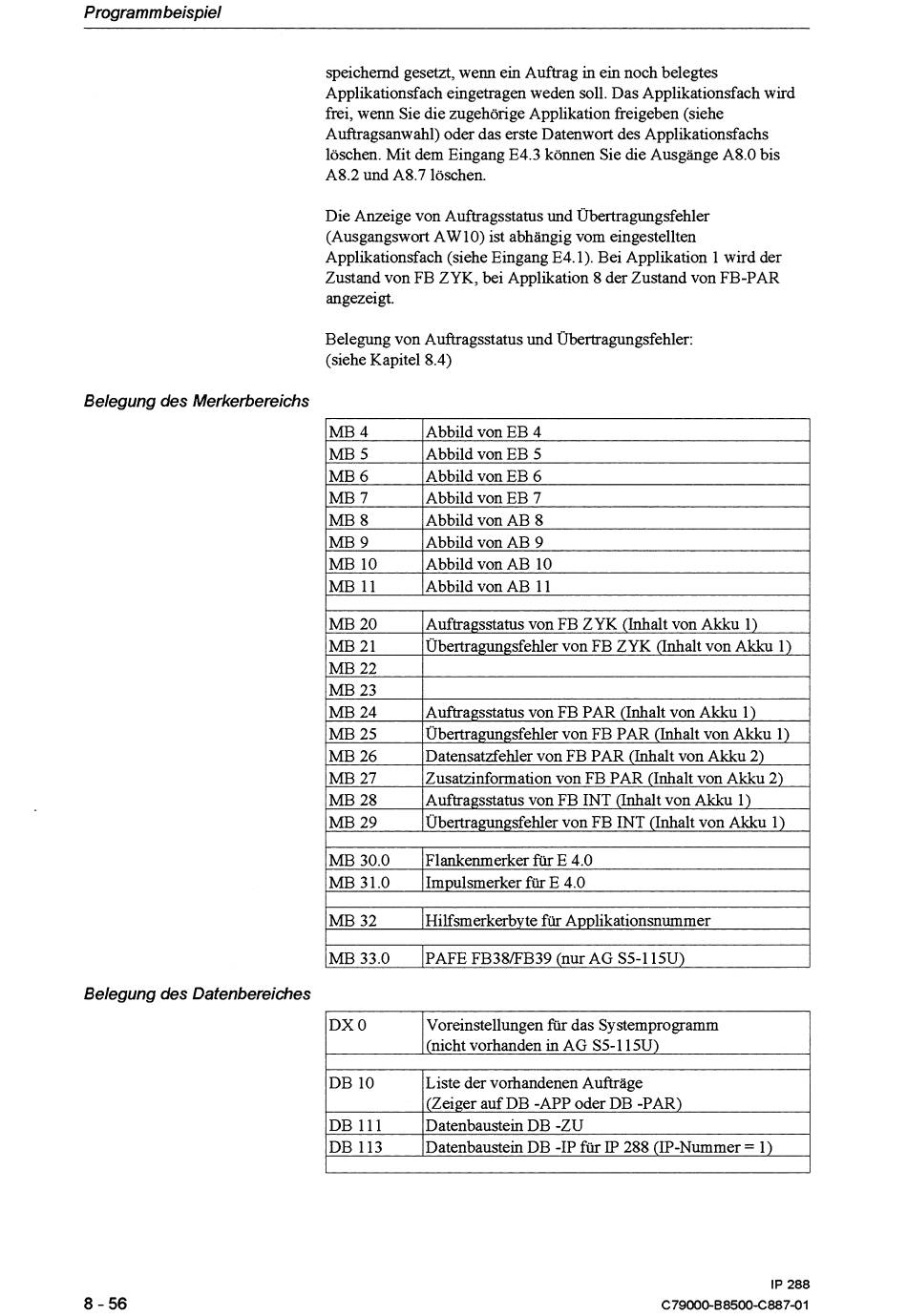

Programm beispiel
speichernd gesetzt, wenn ein Auftrag in ein noch belegtes
Applikationsfach eingetragen weden soll. Das Applikationsfach wird
frei, wenn Sie die zugehörige Applikation freigeben (siehe
Aufiragsanwahl) oder das erste Datenwort des Applikationsfachs
löschen. Mit dem Eingang E4.3 können Sie die Ausgänge A8.0 bis
A8.2 und A8.7 löschen.
Die Anzeige von Auftragsstatus und Übertragungsfehler
(Ausgangswort AW 10) ist abhängig vom eingestellten
Applikationsfach (siehe Eingang E4.1). Bei Applikation 1 wird der
Zustand von FB ZYK, bei Applikation 8 der Zustand von FB-PAR
angezeigt.
Belegung von Auftragsstatus und Übertragungsfehler:
(siehe Kapitel 8.4)
Belegung des Merkerbereichs
MB 4
MB 5
MB 6
.MB 7
MB
8
MB 9
MB 10
MB 11
Abbild von EB 4
Abbild von EB 5
Abbild von EB 6
Abbild von EB 7
Abbild von AB 8
Abbild von AB 9
Abbild von AB 10
Abbild von AB 11
MB 20
MB 21
Auftragsstatus von FB ZYK (Inhalt von Akku 1)
Übertragungsfehler von FB ZYK (Inhalt von Akku 1)
MB 24
MB 25
MB 26
MB 27
MB 28
MB 29
MB 32
/
Hiifsmerkerby te für Applikationsnummer
Auftragsstatus von FB PAR (Inhalt von Akku 1)
Übertragungsfehler von FB PAR (Inhalt von Akku 1)
Datensatzfehler von FB PAR (Inhalt von Akku 2)
Zusatzinfomation von FB PAR (Inhalt von Akku 2)
Auftragsstatus von FB INT (Inhalt von Akku 1)
Übertragungsfehler von FB INT (Inhalt von Akku 1)
MB30.0
,MB 3 1.0
I
MB 33.0
/
PAFE FB38EB39 (nur AG S5-115U)
FlankenmerkerfürE4.0
Impulsmerker für E 4.0
DB 111 Datenbaustein DB -ZU
Belegung des Datenbereiches
DX 0 Voreinstellungen fur das Systemprogramm
(nicht vorhanden in AG S5- 1 15U)
