Wie bauen Sie die Baugruppe ein?

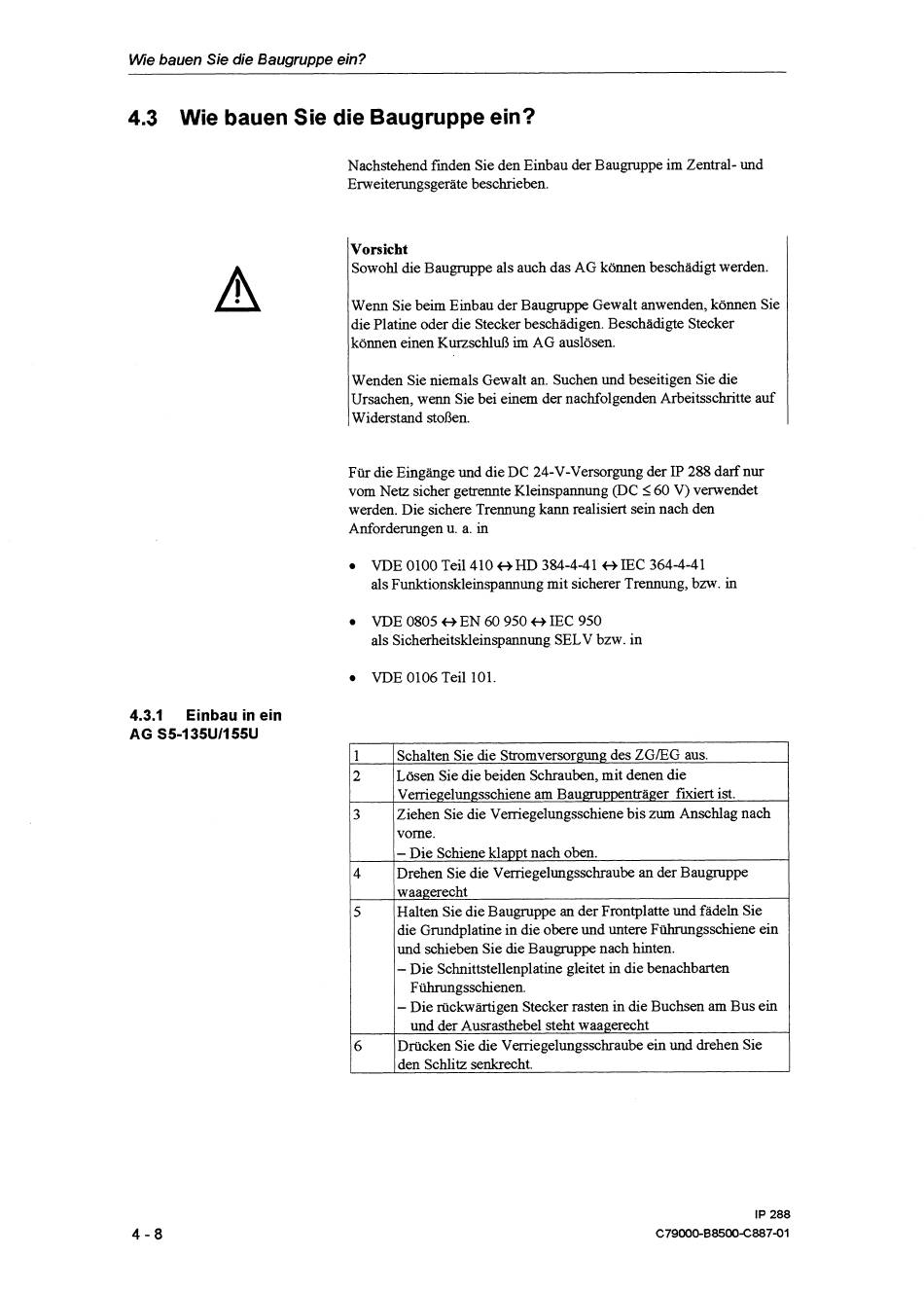

4.3 Wie bauen Sie die Baugruppe ein?
Nachstehend finden Sie den Einbau der Baugruppe im Zentral- und
Erweiterungsgeräte beschrieben.
Vorsicht
Sowohl die Baugruppe als auch das AG können beschädigt werden.
Wenn Sie beim Einbau der Baugmppe Gewalt anwenden, können Sie
die Platine oder die Stecker beschädigen. Beschädigte Stecker
können einen Kuaschluß
i m
AG auslösen.
Wenden Sie niemals Gewalt an. Suchen und beseitigen Sie die
Ursachen, wenn Sie bei einem der nachfolgenden Arbeitsschntte auf
Widerstand stoßen.
Für die Eingänge und die DC 24-V-Versorgung der IP 288 darf nur
vom Netz sicher getrennte Kleinspannung (DC 1 60 V) verwendet
werden. Die sichere Trennung kann realisiert sein nach den
Anforderungen
U.
a. in
VDE 0100 Teil 410
+ ,
HD 384-4-41
H
IEC 364-4-41
als Funktionskleinspannung mit sicherer Trennung, bzw. in
VDE 0805
H
EN 60 950
+ ,
IEC 950
als Sicherheitskleinspannung SELV bzw. in
4.3.1 Einbau in ein
AG S5-135U1155U
1
2
3
Schalten Sie die Stromversorgung des ZGIEG aus.
Lösen Sie die beiden Schrauben, mit denen die
Ven-iegelungsschiene am Baugnippenträger fixiert ist.
Ziehen Sie die Vemegelungsschiene bis zum Anschlag nach
4
vorne.
-
Die Schiene klappt nach oben.
Drehen Sie die Verriegelungsschraube an der Baugruppe
5
6
waagerecht
Halten Sie die Baugruppe an der Frontplatte und fädeln Sie
die Grundplatine in die obere und untere Fiihrungsschiene ein
und schieben Sie die Baugruppe nach hinten.
-
Die Schnittstellenplatine gleitet in die benachbarten
Führungsschienen.
-
Die rückwärtigen Stecker rasten in die Buchsen am Bus ein
und der Ausrasthebel steht waagerecht
Drücken Sie die Vemegelungsschraube ein und drehen Sie
den Schlitz senkrecht.
