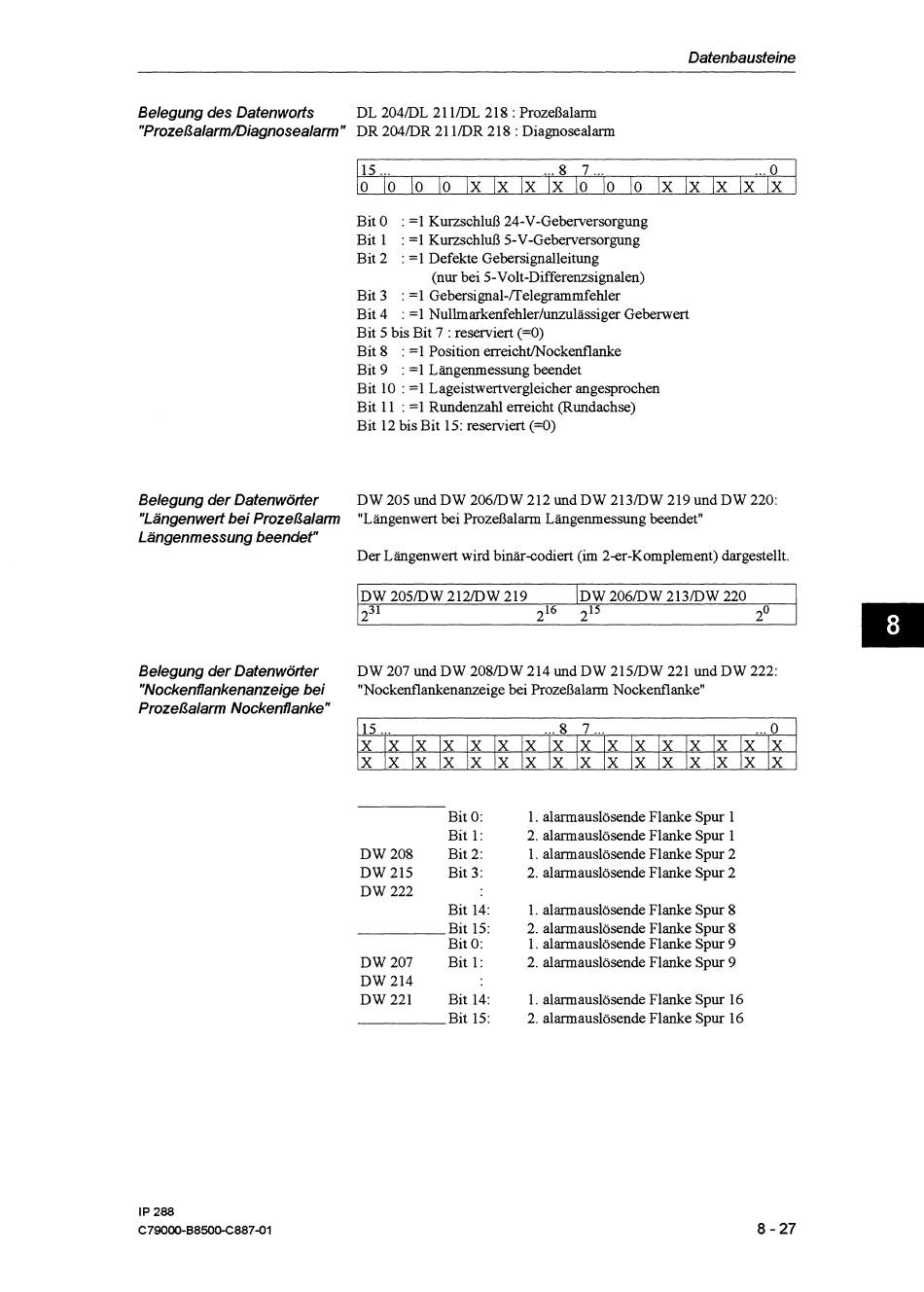

Siemens Simatic S5 IP 288 Benutzerhinweise Seite 179

Datenbausteine
Belegung des Dafenworts DL 204DL 2 1 1/DL 2 18 : Prozeßalarm
"Prozeßalarm/Diagnosealarm " DR 204iDR 2 1 1 iDR 2 1 8
: Diagnosealarm
Bit 0 : =1 Kurzschluß 24-V-Geberversorgung
Bit 1 : =1 Kurzschluß 5-V-Geberversorgung
Bit 2 : =1 Defekte Gebersignalleitung
(nur bei 5-Volt-Differenzsignalen)
Bit 3 : =1 Gebersignal-~Telegrammfehler
Bit 4
:
=1 Nullmarkenfehlerlunnilässiger Gebenvert
Bit 5 bis Bit 7 : reserviert (=O)
Bit 8
:
=1 Position erreicht/Nockenflanke
Bit 9 : =1 Längenmessung beendet
Bit 10
:
=1 L ageistwertvergleicher angesprochen
Bit 1 1
:
=1 Rundenzahl erreicht (Rundachse)
Bit 12 bis Bit 15: reserviert (=O)
BelegungderDatenwörter
DW205undDW206/DW212undDW213/DW219undDW220:
"Längenwert bei Prozeßalann "Längenwert bei Prozeßalarm Längenmessung beendet"
Längenmessung beendet"
Der Längenwert wird binär-codiert (im 2-er-Komplement) dargestellt.
Belegung der Datenwörfer D W 207 und D W 208D W 2 14 und D W 2 15/DW 221 und D W 222:
"Nockenflankenanzeige bei "Nockenflankenanzeige bei Prozeßalam Nockenflanke"
Prozeßalarm Nockenflanke"
Bit 0: 1. alarmauslösende Flanke Spur 1
Bit 1: 2. alarmauslösende Flanke Spur 1
DW 208 Bit 2: 1. alarmauslösende Flanke Spur 2
DW 215 Bit 3: 2. alarmauslösende Flanke Spur 2
D W 222
Bit 14: 1. alarmauslösende Flanke Spur 8
Bit 15: 2. alarmauslösende Flanke Spur 8
Bit 0: 1. alarmauslösende Flanke Spur 9
DW 207 Bit 1: 2. alarmauslösende Flanke Spur 9
DW 214
DW 221 Bit 14: 1. alarmauslösende Flanke Spur 16
Bit 15: 2. alarmauslösende Flanke Spur 16
