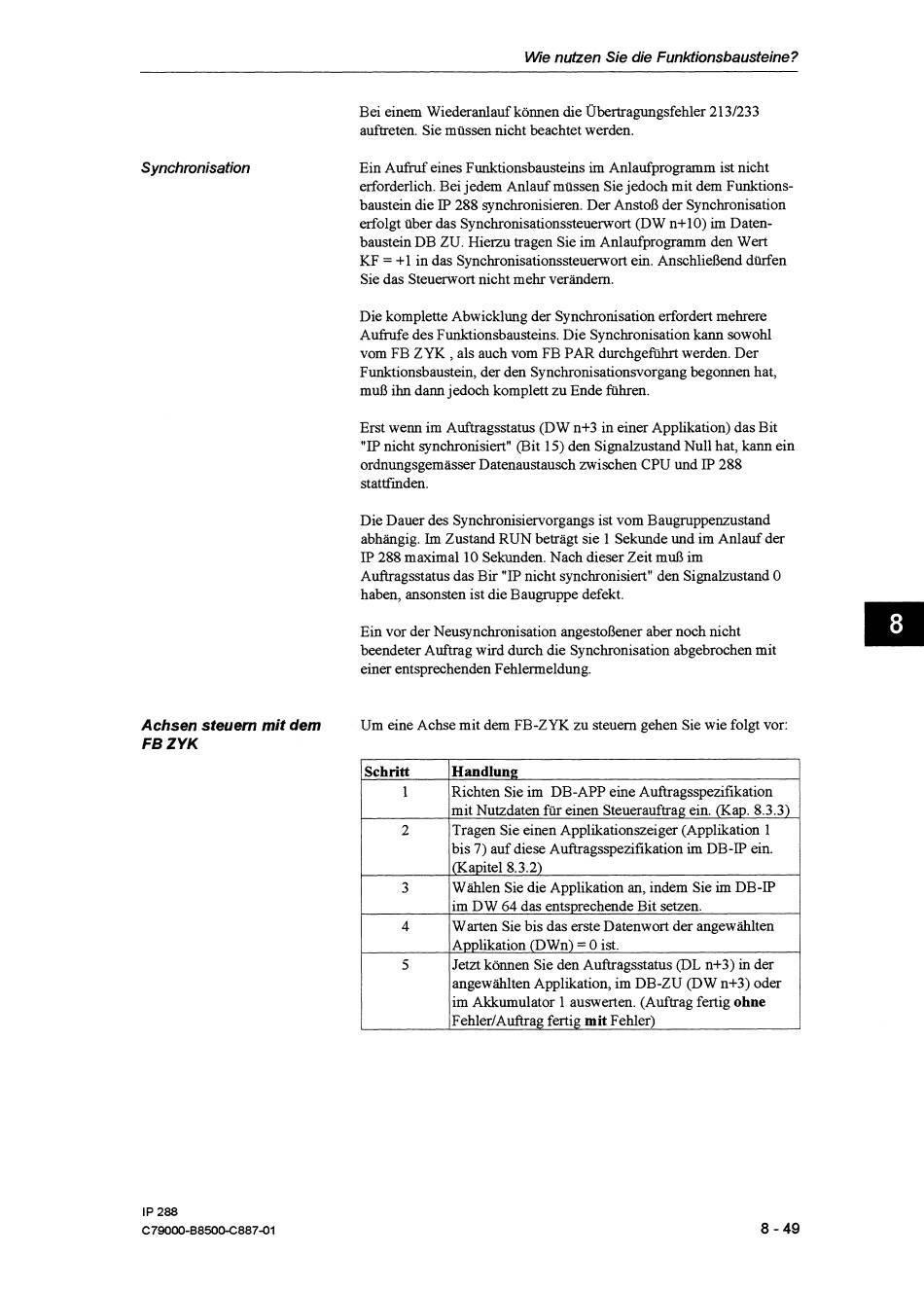

Wie nutzen Sie die Funktionsbausteine?
Synchronisation
Bei einem Wiederanlauf können die Übertragungsfehler 21 31233
auftreten. Sie müssen nicht beachtet werden.
Ein Aufruf eines Funktionsbausteins i m Anlaufprogramm ist nicht
erforderlich. Bei jedem Anlauf müssen Sie jedoch mit dem Funktions-
baustein die
IP
288 synchronisieren. Der Anstoß der Synchronisation
erfolgt über das Synchronisationssteuerwort (DW n+10) i m Daten-
baustein DB ZU. Hierzu tragen Sie im Anlaufprogramm den Wert
KF
=
+1 in das Synchronisationssteuemort ein. Anschließend dürfen
Sie das Steuerwort nicht mehr verändern.
Die komplette Abwicklung der Synchronisation erfordert mehrere
Aufrufe des Funktionsbausteins. Die Synchronisation kann sowohl
vom FB ZYK , als auch vom FB PAR durchge-
werden. Der
Funktionsbaustein, der den Synchronisationsvorgang begonnen hat,
muß ihn dann jedoch komplett zu Ende führen.
Erst wenn im Auftragsstatus (DW n+3 in einer Applikation) das Bit
"IP nicht synchronisiert" (Bit 15) den Signalzustand Null hat, kann ein
ordnungsgemässer Datenaustausch zwischen CPU und IP 288
stattfinden.
Die Dauer des Synchronisiervorgangs ist vom Baugmppenzustand
abhängig.
I m
Zustand RUN beträgt sie 1 Sekunde und im Anlauf der
IP 288 maximal 10 Sekunden. Nach dieser Zeit muß im
Auftragsstatus das Bir "IP nicht synchronisiert" den Signalzustand 0
haben, ansonsten ist die Baugmppe defekt.
Ein vor der Neusynchronisation angestoßener aber noch nicht
beendeter Auftrag wird durch die Synchronisation abgebrochen mit
einer entsprechenden Fehlermeldung.
Achsen steuern mit dem Um eine Achse mit dem FB-ZYK zu steuern gehen Sie wie folgt vor:
FB ZYK
