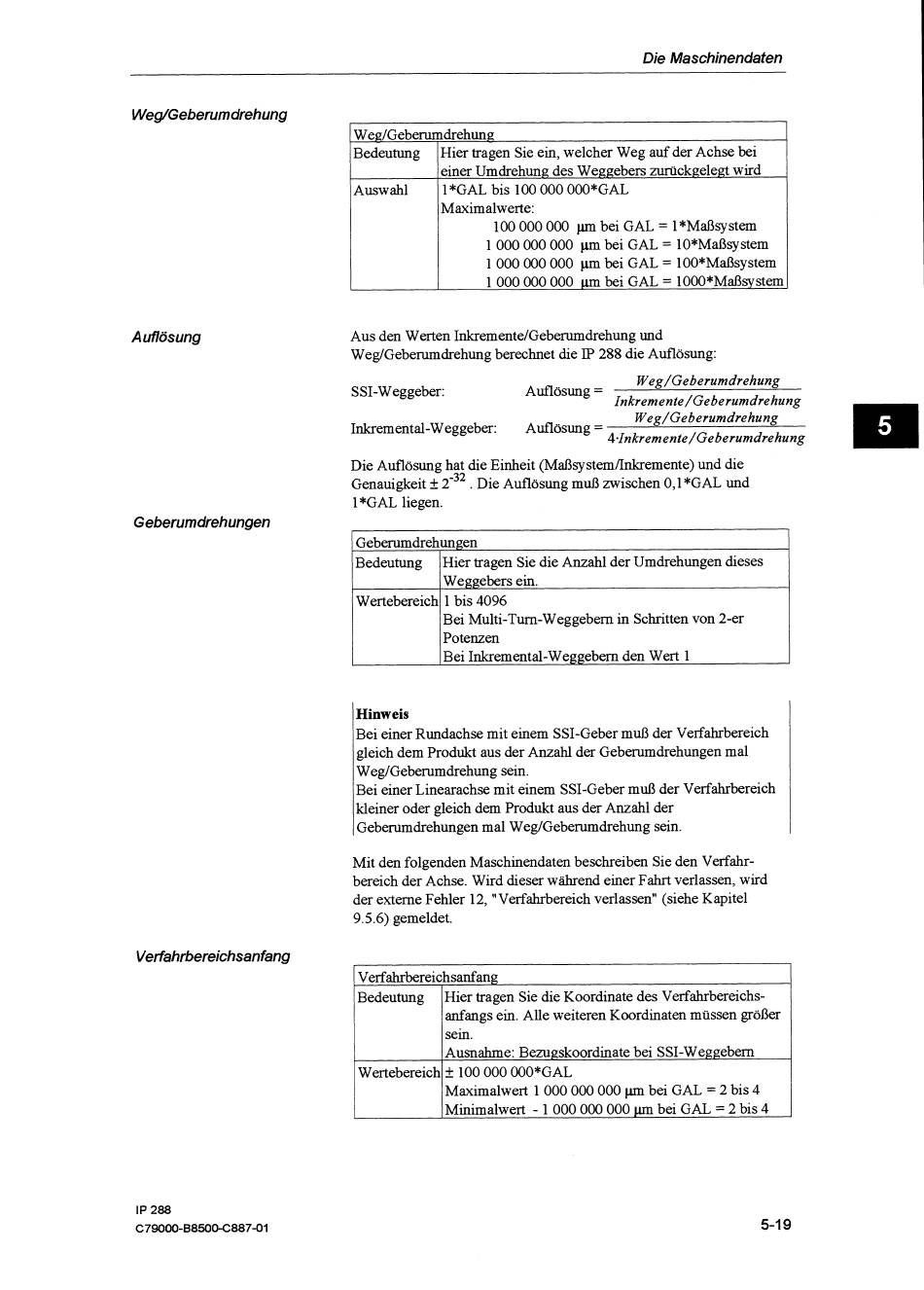

Siemens Simatic S5 IP 288 Benutzerhinweise Seite 52

Die Maschinendaten
Auflösung
Geberumdrehungen
Aus den Werten InkrementeIGeberumdrehung und
Weg/Gebenimdrehung berechnet &e IP 288 die Auflösung:
WegIGebenimdrehung
Weg/Geberumdrehung
Auflösung
=
Inkremente/Geberumdrehung
Bedeutung
Auswahl
Weg/Geberumdrehung
Inkremental-Weggeber: Auflösung
=
4.Inkremente/Geberumdrehung
Hier tragen Sie ein, welcher Weg auf der Achse bei
einer Umdrehung des Weggebers zurückgelegt wird
1 *GAL bis 100 000 000*GAL
Maximalwerte:
100 000 000 p bei GAL
=
1 *Maßsystem
1 000 000 000 Pm bei GAL = lO*Maßsystem
1 000 000 000 pm bei GAL = 100*Maßsystem
1 000 000 000 ym bei GAL = 1000*Maßsystem
Die Auflösung hat die Einheit (MaßsystemAnkremente) und die
Genauigkeit I 232 . Die Auflösung rnuß zwischen 0,l *GAL und
1 *GAL liegen.
Hinweis
Bei einer Rundachse mit einem SSI-Geber muß der Verfahrbereich
gleich dem Produkt aus der Anzahl der Gebemmdrehungen mal
WeglGeberumdrehung sein.
Bei einer Linearachse mit einem SSI-Geber rnuß der Verfahrbereich
kleiner oder gleich dem Produkt aus der Anzahl der
Geberumdrehungen mal WeglGeberumdrehung sein.
Geberumdrehungen
Mit den folgenden Maschinendaten beschreiben Sie den Verfahr-
bereich der Achse. Wird dieser wahrend einer Fahrt verlassen, wird
der externe Fehler 12, "Verfahrbereich verlassen" (siehe Kapitel
9.5.6) gemeldet.
Bedeutung
Wertebereich
Hier tragen Sie die Anzahl der Umdrehungen dieses
Weggebers ein.
1 bis 4096
Bei Multi-Tum-Weggebem in Schritten von 2-er
Potenzen
Bei Inkremental-Weggebem den Wert 1
Verfahrbereichsanfang
Verfahrbereichsanfang
Bedeutung
Wertebereich
Hier tragen Sie die Koordinate des Verfahrbereichs-
anfangs ein. Alle weiteren Koordinaten müssen größer
sein.
Ausnahme: Bezugskoordinate bei SSI-Weggebem
k 100 000 000*GAL
Maximalwert 1 000 000 000 p bei GAL
=
2 bis 4
Minimalwert
-
1 000 000 000 p
bei GAL = 2 bis 4
