Abbildung 7-3 Verhältnis Zwischen Schubkraft Bei Stillstand Und Strombegrenzungswert, Rma-Typ - Robo Cylinder Rcp2 Betriebshandbuch

DATENEINGABE <GRUNDLAGEN>
Hinweis: Die Genauigkeit der Schubkraft bei Stillstand ist nicht garantiert. Die vorstehenden
Diagramme dienen nur als Referenz. Ist die Schubkraft zu gering, kann während
des Schubbetriebs eine auf Gleitwiderstand u.ä. zurückzuführende
Funktionsstörung auftreten. Seien Sie daher vorsichtig.
Die vorstehenden Diagramme zeigen den maximalen Strombegrenzungswert. Der
Minimalwert beträgt 20%.
(30) RMA-Typ
Langsame Ausführung
900
800
700
600
500
400
300
200
100
0
20 30
Strombegrenzungswert (%)
Schnelle Ausführung
300
250
200
150
100
50
0
20 30
Strombegrenzungswert (%)

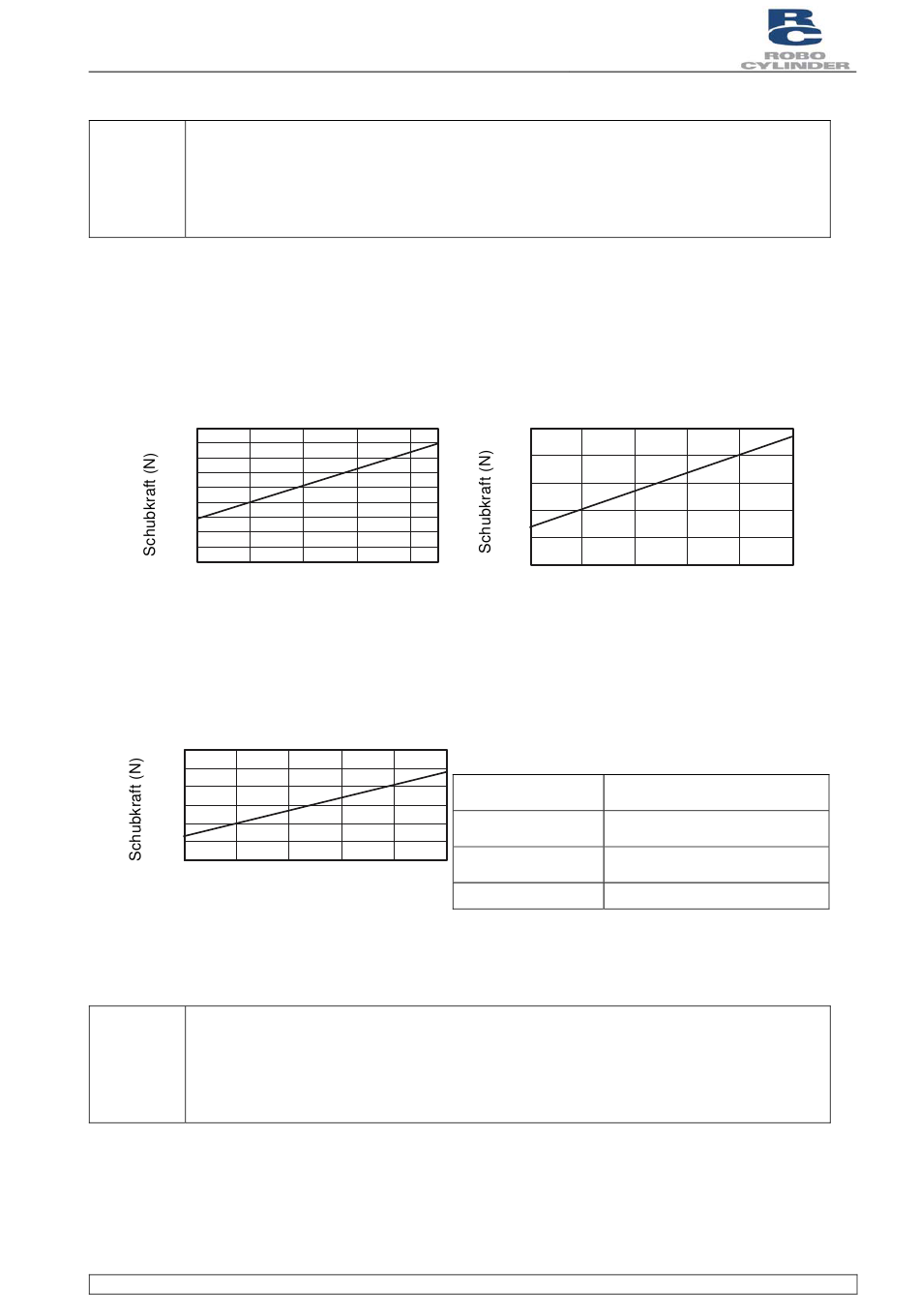

Abbildung 7-3 Verhältnis zwischen Schubkraft bei Stillstand und Strombegrenzungswert, RMA-Typ
Hinweis: Die Genauigkeit der Schubkraft bei Stillstand ist nicht garantiert. Die vorstehenden
Diagramme dienen nur als Referenz. Ist die Schubkraft zu gering, kann während
des Schubbetriebs eine auf Gleitwiderstand u.ä. zurückzuführende
Funktionsstörung auftreten. Seien Sie daher vorsichtig.
Die vorstehenden Diagramme zeigen den maximalen Strombegrenzungswert. Der
Minimalwert beträgt 20%.
Robo Zylindersteuerung
Dokument BA
40 50 60 65
40 50 60 70
RCP2
Mittelschnelle Ausführung
500
400
300
200
100
0
20 30 40
Strombegrenzungswert (%)
Langsame
Ausführung
Mittelschnelle
Ausführung
Schnelle Ausführung
50 60 70
Maximaler
Strombegrenzungswert
65%
70%
70%
7-7
