Abbildung 5-8 Verwendung Einer Anderen Stromversorgung (Nicht Der Eingangsspannungsversorgung) - Robo Cylinder Rcp2 Betriebshandbuch

VERDRAHTUNG
•
Verwendung einer anderen Stromversorgung (nicht der Eingangsspannungsversorgung)
Hinweis: Der Portschalter der Steuerung besitzt eine Schaltleistung von 0,1 A. Verwenden
Sie daher ein Hilfsrelais mit einem Spulenstrom von maximal 0,1 A und schalten
Sie eine Diode zur Unterdrückung der Überspannung
Steuerung
C
0V
NOT-AUS-Signal
Spannung
P P
24V

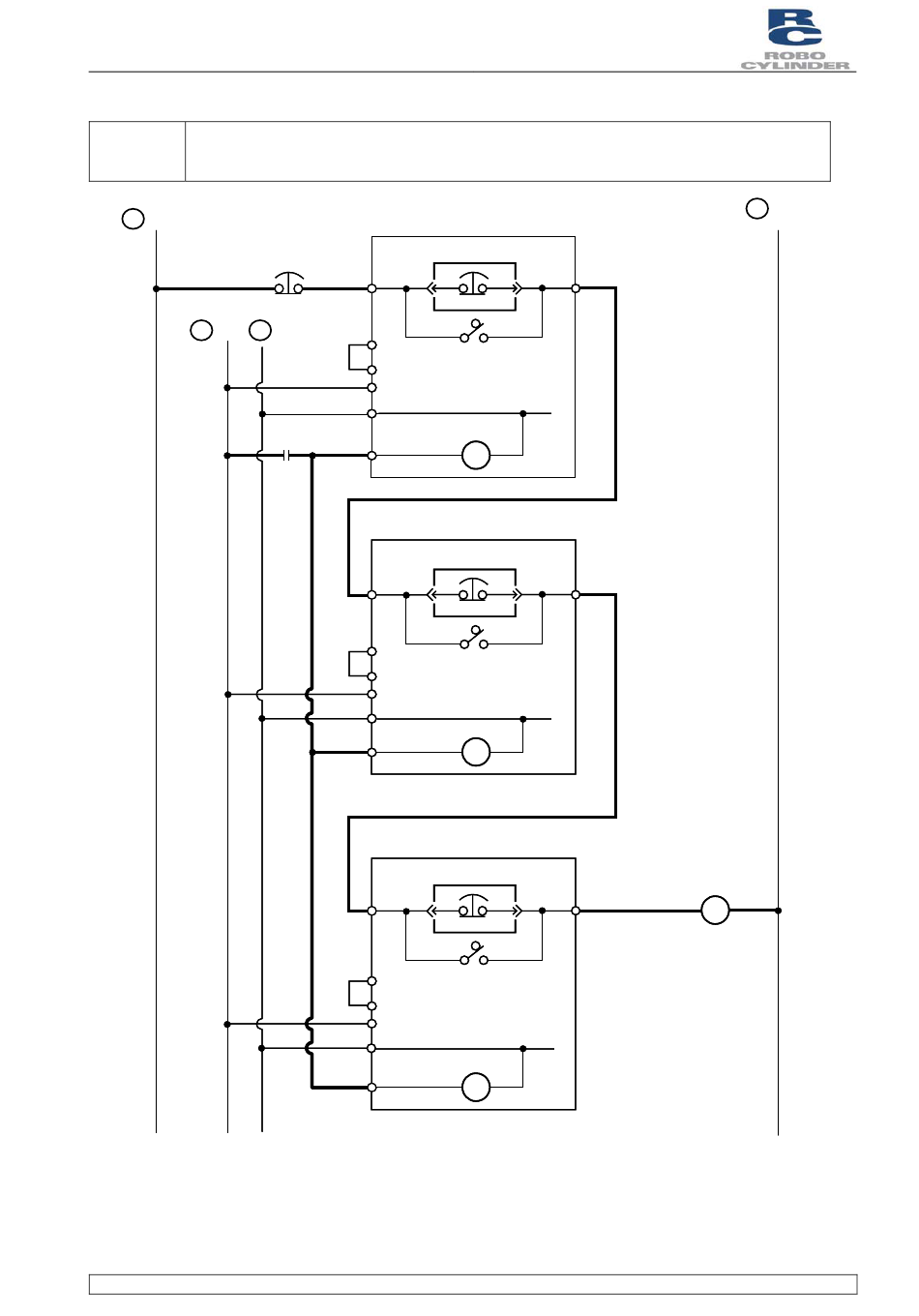

Abbildung 5-8 Verwendung einer anderen Stromversorgung (nicht der
Eingangsspannungsversorgung)
Robo Zylindersteuerung
Dokument BA
[Steuerung 1]
Teaching Pendant
S1
EIN
0V
MPI
MPO
24V
N
CR
EMG
[Steuerung 2]
Teaching Pendant
S1
EIN
MPI
MPO
Portschalter
24V
N
EMG
[Steuerung 3]
Teaching Pendant
S1
EIN
MPI
Portschalter
MPO
24V
N
EMG
RCP2
S2
AUS
Portschalter
Relais
S2
AUS
Relais
S2
AUS
Relais
C
24V
CR
