VERDRAHTUNG
5.1.3 Verdrahtung von Stromversorgung/NOT-AUS-Schalter
(14) Verdrahtung der Stromversorgung
Versorgungsspannung 24 VDC
(2 A max. pro Steuerung)

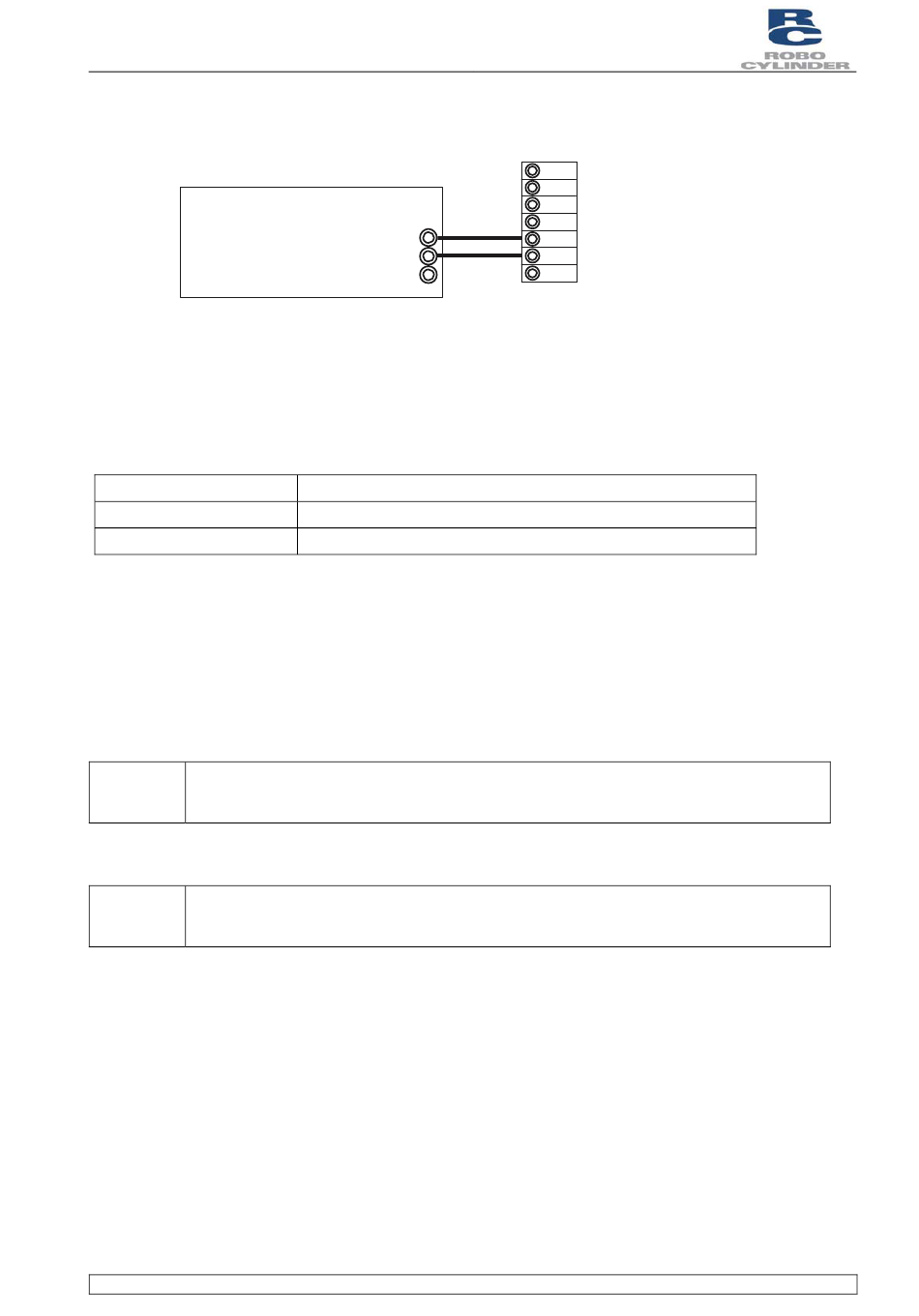

Abbildung 5-3 Verdrahtung von Stromversorgung/NOT-AUS-Schalter

Stellen Sie für den Anschluss mehrerer Steuerungen einen Relaisklemmenblock zur Verfügung.
Benutzen Sie ein Netzkabel, das die folgenden Spezifikationen einhält:
Komponente
Leitungsquerschnitt
Abisolierte Länge
•
Drücken Sie den Draht mit einem Klingen-Schraubendreher und einer Klingenbreite von ca.
2,6 mm hinein.
Hinweise zur Verdrahtung der Absolutwertsteuerung :
a) Legen Sie ein Relais immer auf der Plusseite der 24-V-Stromversorgung in die 24-V-Leitung.
Hinweis:
Die Minusseite der 24-V-Stromversorgung darf nicht von einem Relais
unterbrochen sein. Es kann zu einem ABS-Fehler führen, wenn Relais auf beiden
Seiten eingebaut werden.
b) Beschalten Sie den Relaiskontakt mit einem Überspannungsableiter
Hinweis:
Ein Prellen des Relais kann eine negative Auswirkung auf die Steuerung haben.
Schließen Sie einen Überspannungsableiter zur Verhinderung von Störungen an.
Robo Zylindersteuerung
Dokument BA
24V
0 V
FG
Technische Daten
Einzeldraht: φ1,0 / Litze: 0,8 mm
10 mm
RCP2
S1
S2
MPI
MPO
24V
N
EMG
2
5-3
