4.4 Wärmeabstrahlung und Installation
Legen Sie die Größe der Schalttafel, Steuerungsaufbau und Kühlmethode so aus, dass die
Temperatur um die Steuerung herum nicht höher als 40°C wird.
Montieren Sie die Steuerung vertikal an der Wand, wie in der nachfolgenden Abbildung gezeigt wird.
Da die Kühlung über Konvektion erfolgt, muss die Steuerung immer senkrecht montiert werden. Um
den natürlichen Luftstrom sicherzustellen muss über und unter der Steuerung ein Freiraum von
mindestens 50 mm eingehalten werden.
Werden mehrere Steuerungen nebeneinander eingebaut, hilft der Einbau von einem oder mehreren
Lüftern über der Steuerung dabei, eine gleichmäßige Temperatur um die Steuerungen herum
einzuhalten.
Zwischen der Frontplatte der Steuerung und der Wand (dem Gehäuse) muss ein Mindestabstand von
95 mm bestehen.

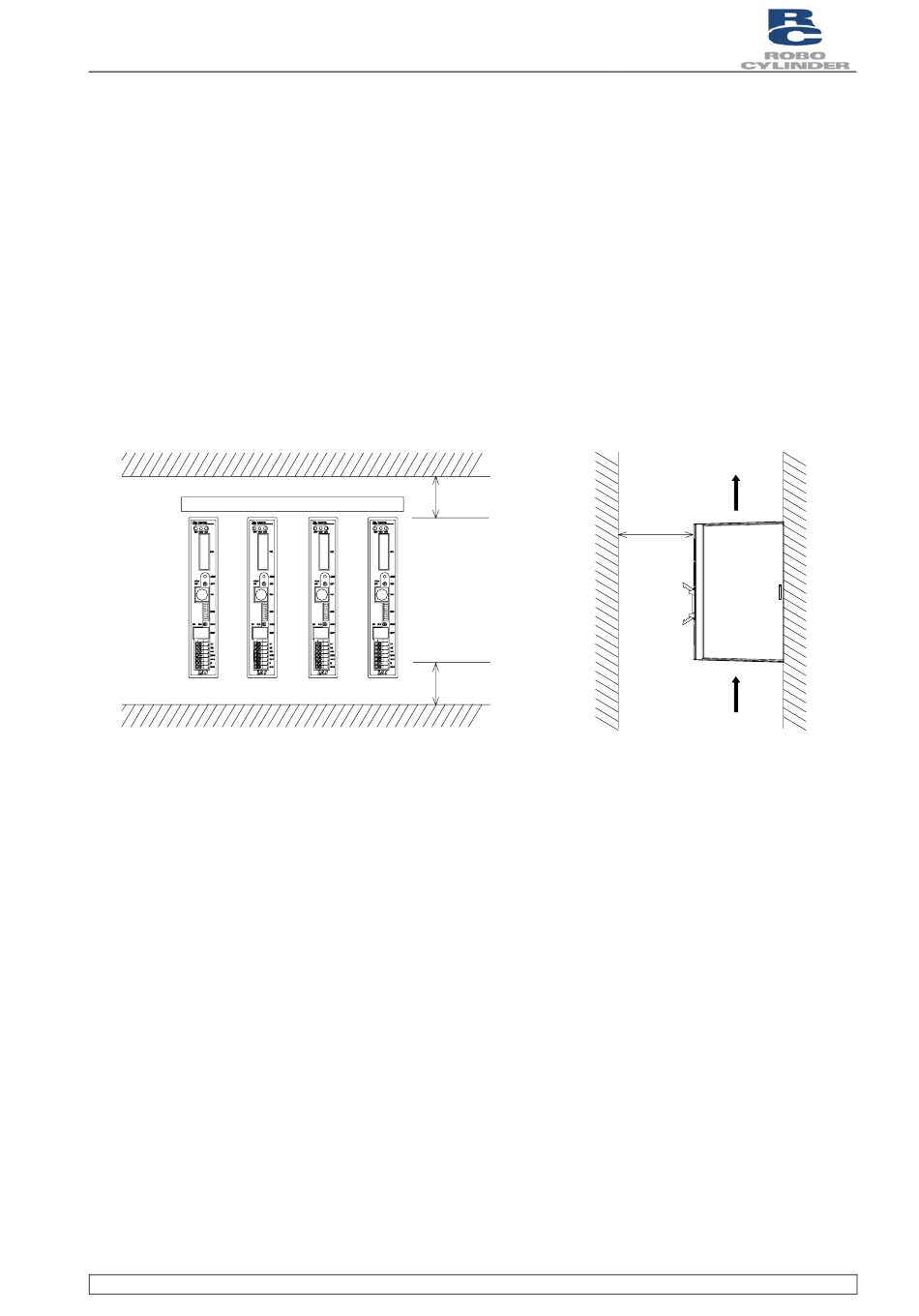

Abbildung 4-5 Wärmeabstrahlung und Installation
Unabhängig davon, ob Ihr System aus einer Steuerung oder mehreren Steuerungen besteht, sollten
Sie um die einzelnen Steuerungen herum ausreichend Freiraum belassen, damit Sie die Geräte
einfach ein- und ausbauen können.
Robo Zylindersteuerung
Dokument BA
Lüfter
50 mm
oder mehr
50 mm
oder mehr
RCP2
95 mm
oder
mehr
Luftstrom
