INSTALLATION UND
STÖRUNGSBESEITIGUNG
(b) DC-Magnetventile, -Magnetschalter und -Relais
Maßnahme:
Schließen Sie eine Diode parallel zu der Spule an. Bestimmen Sie die Diodenleistung entsprechend
der Last.

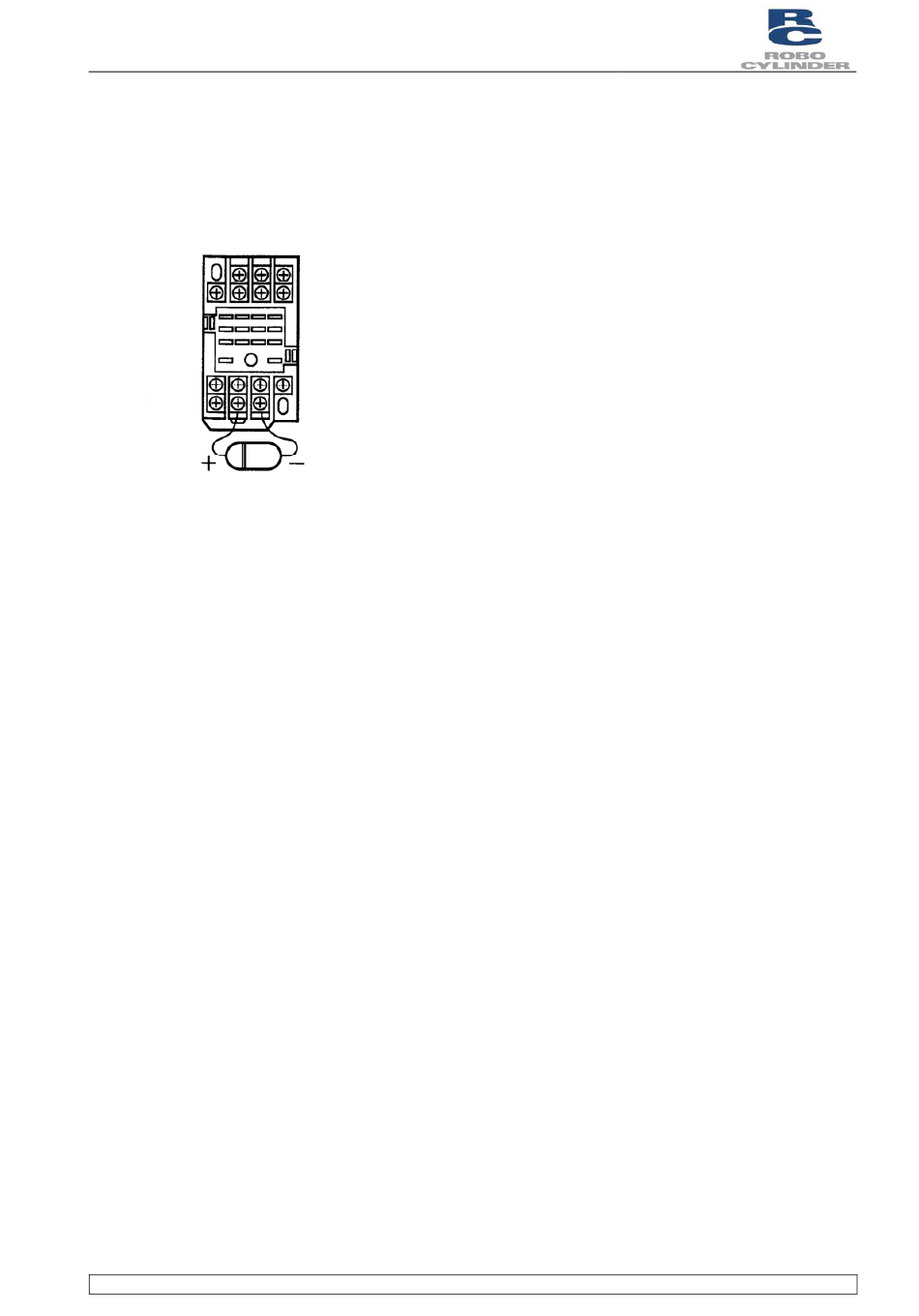

Abbildung 4-4 Diode in einem DC-Kreis mit vertauschter Polarität anschließen
Robo Zylindersteuerung
Dokument BA
Wird eine Diode in einem DC-Kreis mit vertauschter Polarität
angeschlossen, werden die Diode, innere Teile der Steuerung
und/oder DC-Stromversorgung beschädigt. Gehen Sie daher
mit entsprechender Sorgfalt vor.
