INSTALLATION UND
STÖRUNGSBESEITIGUNG
4 Installation und Störungsbeseitigung
Hinweis: Achten Sie auf die Einsatzumgebung der Steuerung.
4.1

Einsatzumgebung

16. Bei Installation und Verkabelung der Steuerung müssen die Belüftungsöffnungen freigehalten
werden. (Unzureichende Belüftung verhindert nicht nur die volle Leistungsentfaltung der
Steuerung, sondern kann auch zu Ausfällen führen.)
17. Verhindern Sie, dass Fremdkörpern durch die Lüftungsöffnungen in die Steuerung eindringen. Da
das Gehäuse der Steuerung weder staub- noch wasserdicht ist, darf die Steuerung nicht an Orten
aufgestellt werden, an denen Sie erheblichem Staub, Ölnebel oder Spritzern von Schneidöl
ausgesetzt ist.
18. Setzen Sie die Steuerung keiner übermäßigen Wärmestrahlung (z.B. direkte Sonneneinstrahlung
oder Wärmebehandlungsöfen) aus.
19. Benutzen Sie die Steuerung in einer Umgebung, die frei von korrosiven oder brennbaren Gasen
ist, in einem Temperaturbereich zwischen 0 und 40°C und bei einer Luftfeuchtigkeit von maximal
85% (nicht kondensierend).
20. Setzen Sie die Steuerung in einer Umgebung ein, in der sie keinen äußeren Erschütterungen oder
Stößen ausgesetzt ist.
21. Verhindern Sie das Eindringen elektrischer Störungen in die Steuerung oder die Kabel.
4.2

Stromversorgung

Die Stromversorgungs-Spezifikation ist 24 VDC ± 10%.
(Speisestrom: 2 A max.)
4.3 Störungsbeseitigung und Erdung
In diesem Abschnitt wird erläutert, wie beim Gebrauch der Steuerung Störungen eliminiert werden
können.
(12) Verkabelung und Stromversorgung
(a) Stellen Sie eine zugeordnete separate Erdung her. Verwenden Sie hierzu kurze Leitungen mit
einem Mindestquerschnitt von 2,0 bis 5,5 mm
Steuerung
Separate Erdung

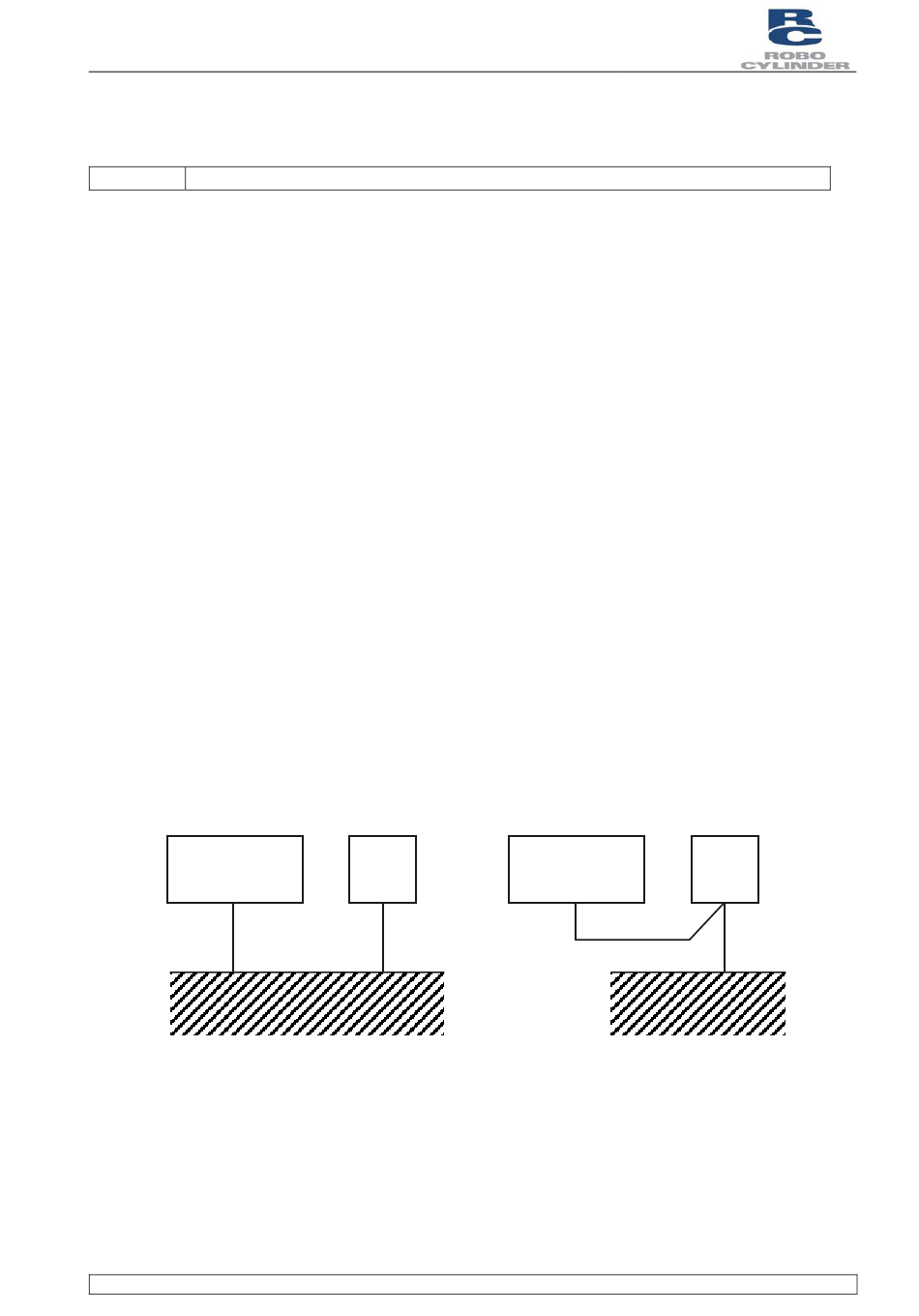

Abbildung 4-1 Störungsbeseitigung und Erdung
Robo Zylindersteuerung
Dokument BA
2
.
sonstige
Geräte
gut
RCP2
sonstige
Steuerung
Geräte
diese Erdungsmethode vermeiden
4-1
