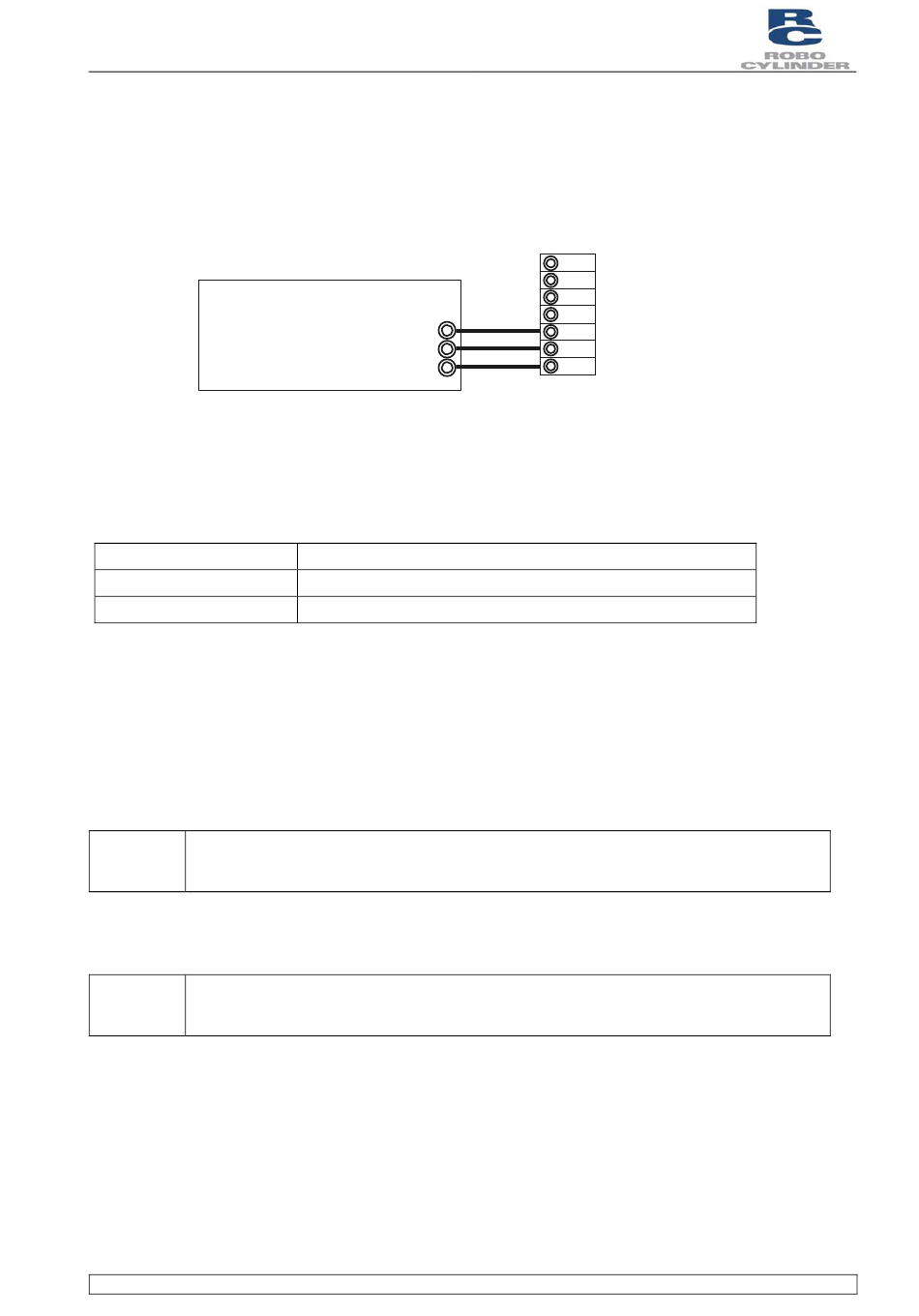

VERDRAHTUNG

5.2.3 Verdrahtung des Stromversorgungs-/Motorspannungs-Abschaltrelais

(16) Verdrahtung der Stromversorgung
Versorgungsspannung
24 VDC
(2 A max. pro Steuerung)
Stellen Sie für den Anschluss mehrerer Steuerungen einen Relaisklemmenblock zur Verfügung.
Benutzen Sie ein Netzkabel, das die folgenden Spezifikationen einhält:
Komponente
Leitungsquerschnitt
Abisolierte Länge
Drücken Sie den Draht mit einem Klingen-Schraubendreher und einer Klingenbreite von ca. 2,6 mm
hinein.
Hinweise zur Verdrahtung der Absolutwertsteuerung:
a) Legen Sie ein Relais immer auf der Plusseite der 24-V-Stromversorgung in die 24-V-Leitung.
Hinweis:
Die Minusseite der 24-V-Stromversorgung darf nicht von einem Relais
unterbrochen sein. Es kann zu einem ABS-Fehler führen, wenn Relais auf beiden
Seiten eingebaut werden.
b) Beschalten Sie den Relaiskontakt mit einem Überspannungsableiter
Hinweis:
Ein Prellen des Relais kann eine negative Auswirkung auf die Steuerung haben.
Schließen Sie einen Überspannungsableiter zur Verhinderung von Störungen an.
Robo Zylindersteuerung
Dokument BA
24V
0 V
FG
Technische Daten
Einzeldraht: φ1,0 / Litze: 0,8 mm
10 mm
RCP2
S1
S2
MPI
MPO
24V
N
FG
