ANSTEUERUNG MEHRERER STEUERUNGEN
ÜBER SERIELLE KOMMUNIKATION
10.2

Anschlussbeispiel

Teaching Pendant
<RCA-T/TD>
wahlweise
Leitungslänge: 5
FG
0 V
24V
Eingangsstrom-
versorgung
Steuerungsstrom-
versorgung

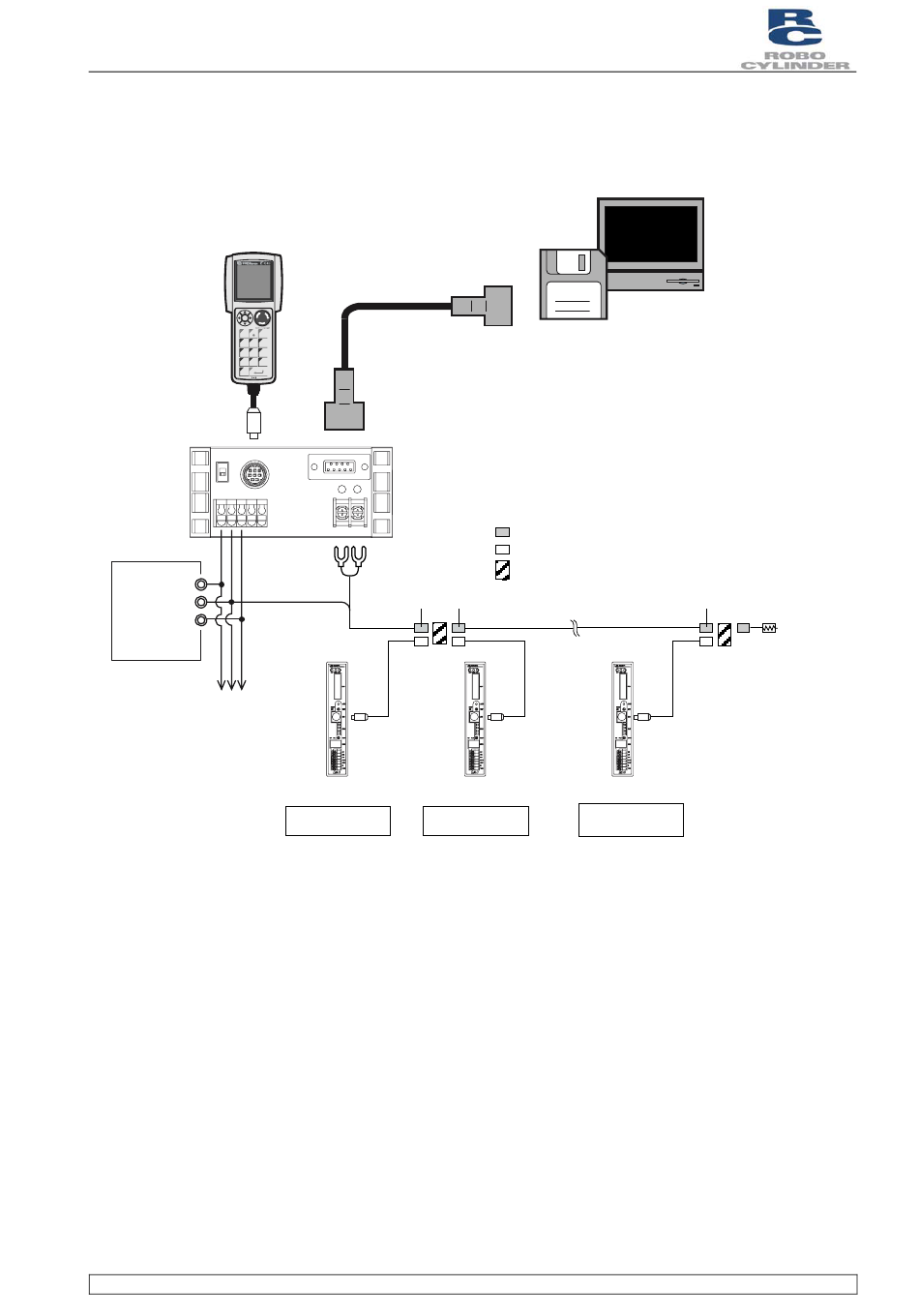

Abbildung 10-1 Ansteuerung mehrerer Steuerungen über serielle Kommunikation, Anschlussbeispiel
Robo Zylindersteuerung
Dokument BA
RS232C-Kreuzkabel
(vom Anwender
bereitgestellt)
SIO-Konverter (mit integriertem
Abschlusswiderstand)
<RCB-TU-SIO-A> Vertikaltyp
<RCB-TU-SIO-B> Horizontaltyp
grün grün
ADRS-Schalter: 0 ADRS-Schalter: 1
Steuerung 1 Steuerung 2
RCP2
PC, usw.
PERSONAL-
COMPUTER
PC-Software
<RCB-101-MW>
wahlweise
Hinweis:
Komponenten:
E-Con Steckverbinder (AMP 4-1473562-4: Gehäusefarbe grün)
E-Con Steckverbinder (AMP 3-1473562-4: Gehäusefarbe
orange)
Verbindung (AMP 5-1473574-4)
ADRS-Schalter: n-1
Steuerung n
Das Kommunikationskabel für
externe Geräte <CB-RCA-SIO-***>
kann nicht für den Anschluss an
PC, SPS usw. verwendet werden.
grün
Abschlusswiderstand
R = 220 Ω
Steuerungs-
Verbindungskabel
<CB-RCB-CTL002>
