Das Analysator-Modul
So führen Sie standardmäßige Schwingungsmessungen durch
Die Messergebnisse werden auf dem Bildschirm kontinuierlich aktualisiert. So sind Sie vor
Erfassung der Messung in der Lage zu bestimmen, wie stabil die Messbedingungen sind.
Von hier aus haben Sie nun zwei Optionen für die Durchführung der Messung: Sie können
entweder die Funktionstaste Mittelung oder die Funktionstaste Stop verwenden. Beide sind
nachfolgend beschrieben.
4 - 4

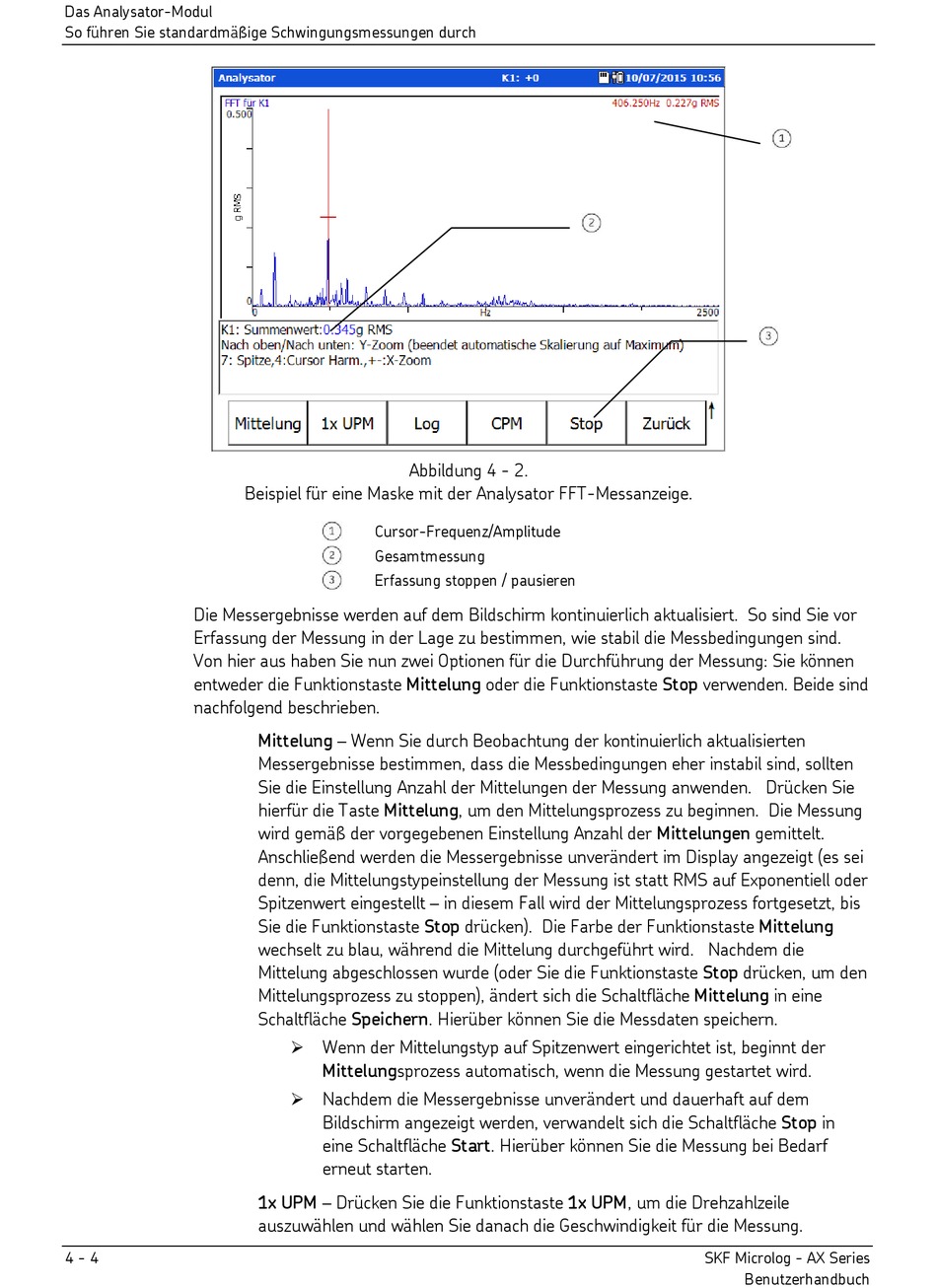

Abbildung 4 - 2.
Beispiel für eine Maske mit der Analysator FFT-Messanzeige.
Cursor-Frequenz/Amplitude
Gesamtmessung
Erfassung stoppen / pausieren
Mittelung – Wenn Sie durch Beobachtung der kontinuierlich aktualisierten
Messergebnisse bestimmen, dass die Messbedingungen eher instabil sind, sollten
Sie die Einstellung Anzahl der Mittelungen der Messung anwenden. Drücken Sie
hierfür die Taste Mittelung, um den Mittelungsprozess zu beginnen. Die Messung
wird gemäß der vorgegebenen Einstellung Anzahl der Mittelungen gemittelt.
Anschließend werden die Messergebnisse unverändert im Display angezeigt (es sei
denn, die Mittelungstypeinstellung der Messung ist statt RMS auf Exponentiell oder
Spitzenwert eingestellt – in diesem Fall wird der Mittelungsprozess fortgesetzt, bis
Sie die Funktionstaste Stop drücken). Die Farbe der Funktionstaste Mittelung
wechselt zu blau, während die Mittelung durchgeführt wird. Nachdem die
Mittelung abgeschlossen wurde (oder Sie die Funktionstaste Stop drücken, um den
Mittelungsprozess zu stoppen), ändert sich die Schaltfläche Mittelung in eine
Schaltfläche Speichern. Hierüber können Sie die Messdaten speichern.
Wenn der Mittelungstyp auf Spitzenwert eingerichtet ist, beginnt der
Mittelungsprozess automatisch, wenn die Messung gestartet wird.
Nachdem die Messergebnisse unverändert und dauerhaft auf dem
Bildschirm angezeigt werden, verwandelt sich die Schaltfläche Stop in
eine Schaltfläche Start. Hierüber können Sie die Messung bei Bedarf
erneut starten.
1x UPM – Drücken Sie die Funktionstaste 1x UPM, um die Drehzahlzeile
auszuwählen und wählen Sie danach die Geschwindigkeit für die Messung.
SKF Microlog - AX Series
Benutzerhandbuch
