Konformitätsprüfungs-Modul
Durchführen einer Konformitätsprüfung
Umschalttaste < Spalte / Spalte > Funktionstasten - Das Beispiel zeigt drei Messungen
(Bänder), für jede Testposition bewertet. Der Microlog GX kann bis zu 64 Messungen für
jede Position berechnen. Bei Überprüfung von mehr als drei Bändern halten Sie die
Umschalttaste (0/Pfeil nach oben) und drücken die < Spalte / Spalte >-Funktionstasten,
um durch die Spalten mit den Messergebnissen zu rollen.
Warnungen
Gelegentlich wird das Konformitätsprüfungsmodul Eingabeaufforderungen oder Meldungen
anzeigen. Dies können Warnungen oder Hinweise auf einen Fehler sein. Etwa:
ICP Fehler - Bei Aufnahme der Datenerfassung wird auf der Maske kurz eine Meldung
eingeblendet, die anzeigt, dass eine Messung im Gange ist. Das Meldungsfeld im unteren
Teil der Hauptmaske zeigt ICP Fehler auf Kanal 1 an. Bedeutung: GX hat eine „offene"
Verbindung am Messgebereingang entdeckt. Überprüfen Sie, dass der Sensor an den CH1-
Eingang angeschlossen ist, dass kein Kabeldefekt vorliegt und dass der angegebene Sensor
tatsächlich angeschlossen ist.
Messung wurde bereits vorgenommen. Fortfahren? – Meldung beim Versuch,
bestehende Messungen zu überschreiben.
Es wurden noch nicht alle Messungen vorgenommen... - Meldung beim Versuch, eine
Prüfung abzubrechen, bevor alle Messungen vorgenommen wurden.
9 - 20

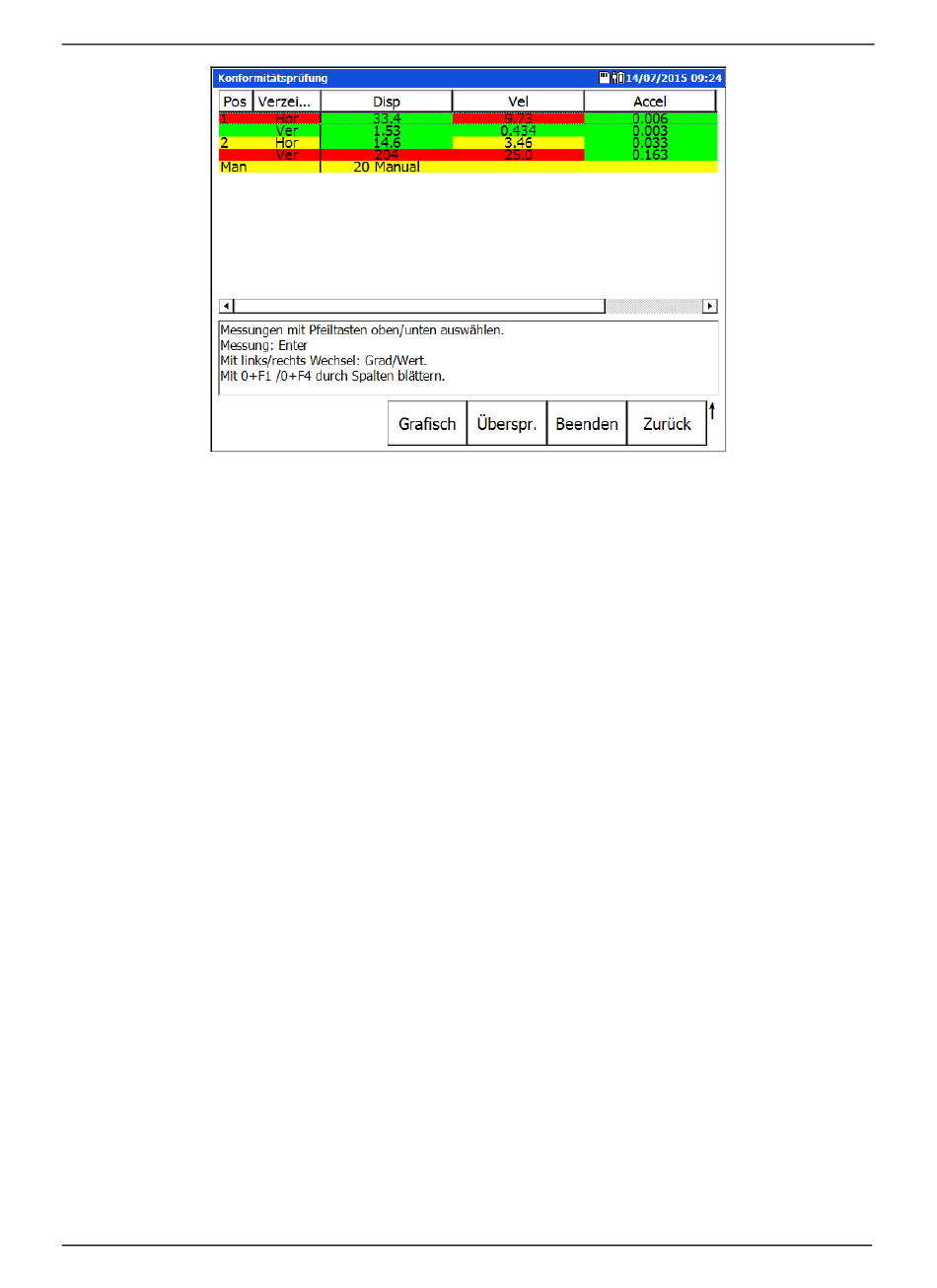

Abbildung 9 - 23.
Beispiel: Anzeige der Messwerte.
