Ohne ROUTE
Einrichtung von Mehrkanalmessungen
Zweikanal-Spektrum + Zeitsignaldarstellungen
In einer Zweikanal-Spektrum-/Zeitsignaldarstellung zeigen die ersten beiden Kurven das
Spektrum und das Zeitsignal für Kanal 1 an. Die nächsten beiden Kurven zeigen das
Spektrum und Zeitsignal für Kanal zwei an.
Die folgenden Optionen sind für das Menü Anzeige verfügbar:
A - 22

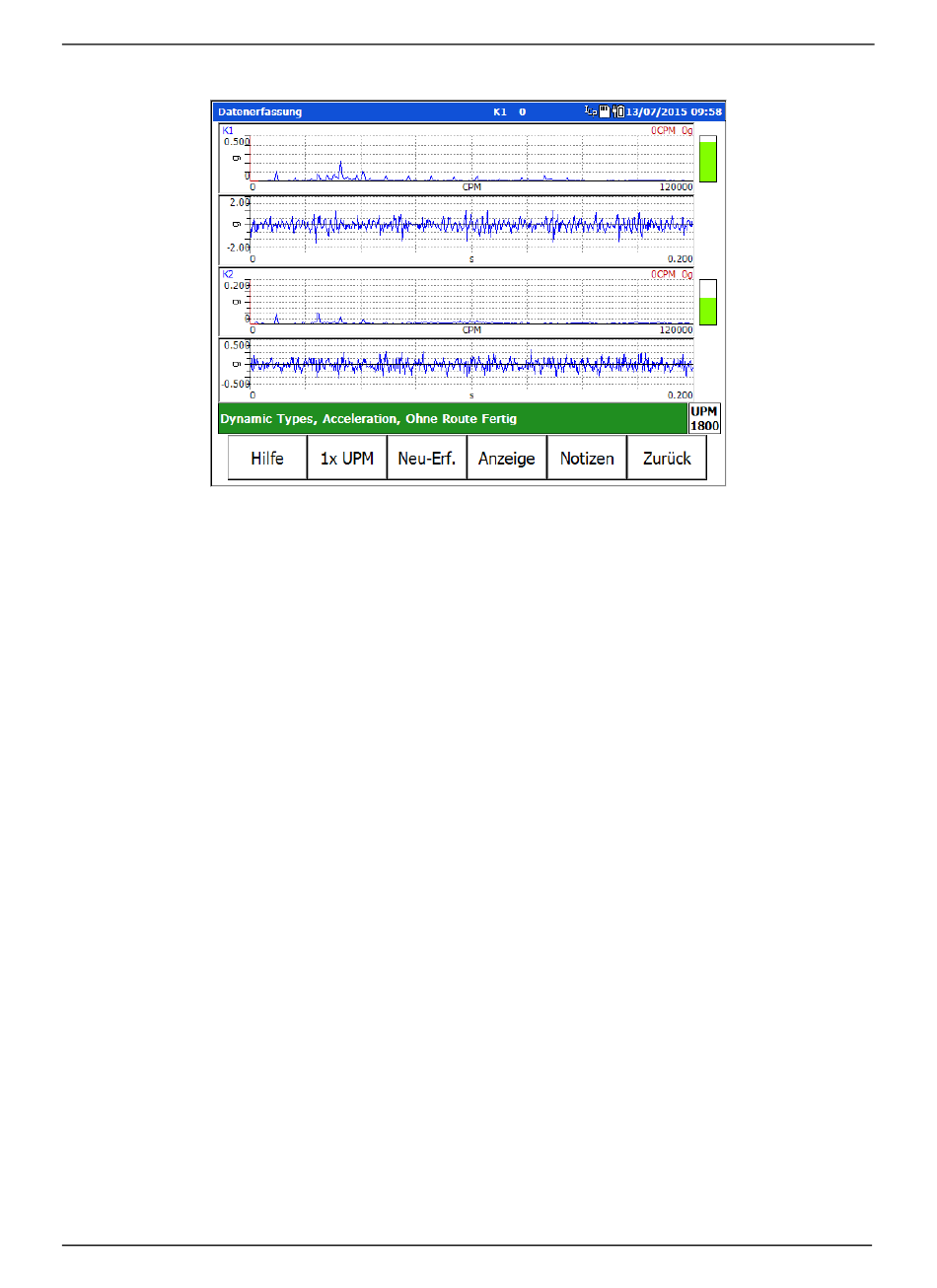

Abbildung A - 9.
Maske für eine Zweikanal-Spektrum-/Zeitsignaldarstellung
Zwei-Kanal-FFT und Zeit: Standardanzeige
MESSPUNKT-Info
Zweikanal-FFT und Zeit: Keine Summe
Kan1 FFT und Zeit: Keine Summe
Kan1 FFT: Standardanzeige
Kan1 FFT: Keine Summe
Kan1 nur Zeit
Kan2 FFT und Zeit: Keine Summe
Kan2 FFT: Standardanzeige
Kan2 FFT: Keine Summe
Kan2 nur Zeit
SKF Microlog - AX Series
Benutzerhandbuch
