Ohne ROUTE
Einrichtung von Mehrkanalmessungen
Zweikanal-Spektraldarstellungen
In einer Darstellung eines zweifachen Kanals, stellt das obere Bild den ersten Kanal und das
untere Bild den zweiten Kanal dar. Verstärkungswerte und Cursorbewegungen gelten für
beide Bilder, gleich, ob diese dargestellt oder verdeckt sind.
Die Funktionstasten funktionieren wie zuvor beschrieben.
Die folgenden Optionen sind im Menü Anzeige für zwei Kanäle verfügbar:
A - 20

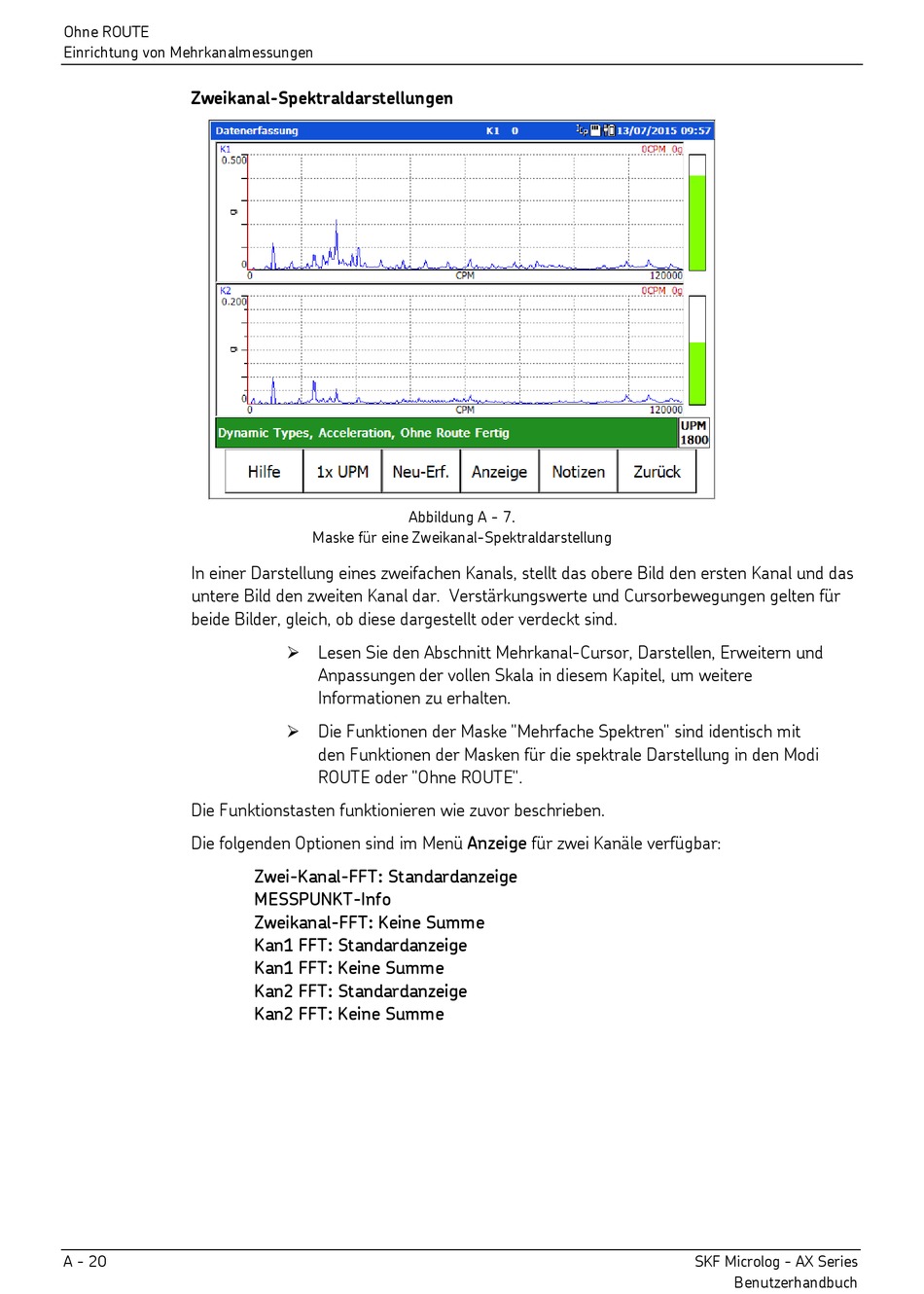

Abbildung A - 7.
Maske für eine Zweikanal-Spektraldarstellung
Lesen Sie den Abschnitt Mehrkanal-Cursor, Darstellen, Erweitern und
Anpassungen der vollen Skala in diesem Kapitel, um weitere
Informationen zu erhalten.
Die Funktionen der Maske "Mehrfache Spektren" sind identisch mit
den Funktionen der Masken für die spektrale Darstellung in den Modi
ROUTE oder "Ohne ROUTE".
Zwei-Kanal-FFT: Standardanzeige
MESSPUNKT-Info
Zweikanal-FFT: Keine Summe
Kan1 FFT: Standardanzeige
Kan1 FFT: Keine Summe
Kan2 FFT: Standardanzeige
Kan2 FFT: Keine Summe
SKF Microlog - AX Series
Benutzerhandbuch
