Spindeltest-Modul
Warnungen

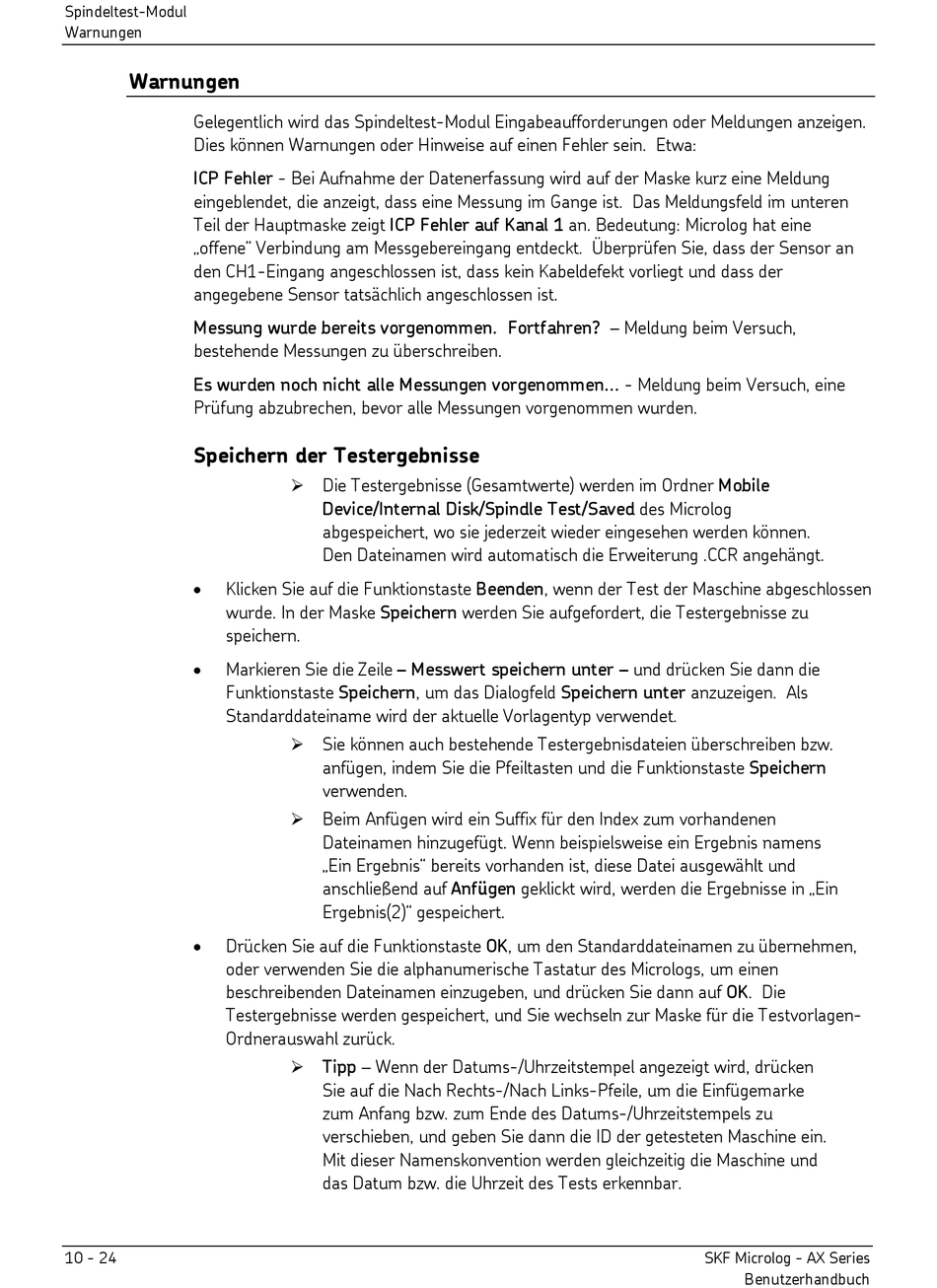

Warnungen
Gelegentlich wird das Spindeltest-Modul Eingabeaufforderungen oder Meldungen anzeigen.
Dies können Warnungen oder Hinweise auf einen Fehler sein. Etwa:
ICP Fehler - Bei Aufnahme der Datenerfassung wird auf der Maske kurz eine Meldung
eingeblendet, die anzeigt, dass eine Messung im Gange ist. Das Meldungsfeld im unteren
Teil der Hauptmaske zeigt ICP Fehler auf Kanal 1 an. Bedeutung: Microlog hat eine
„offene" Verbindung am Messgebereingang entdeckt. Überprüfen Sie, dass der Sensor an
den CH1-Eingang angeschlossen ist, dass kein Kabeldefekt vorliegt und dass der
angegebene Sensor tatsächlich angeschlossen ist.
Messung wurde bereits vorgenommen. Fortfahren? – Meldung beim Versuch,
bestehende Messungen zu überschreiben.
Es wurden noch nicht alle Messungen vorgenommen... - Meldung beim Versuch, eine
Prüfung abzubrechen, bevor alle Messungen vorgenommen wurden.
Speichern der Testergebnisse
•
Klicken Sie auf die Funktionstaste Beenden, wenn der Test der Maschine abgeschlossen
wurde. In der Maske Speichern werden Sie aufgefordert, die Testergebnisse zu
speichern.
•
Markieren Sie die Zeile – Messwert speichern unter – und drücken Sie dann die
Funktionstaste Speichern, um das Dialogfeld Speichern unter anzuzeigen. Als
Standarddateiname wird der aktuelle Vorlagentyp verwendet.
•
Drücken Sie auf die Funktionstaste OK, um den Standarddateinamen zu übernehmen,
oder verwenden Sie die alphanumerische Tastatur des Micrologs, um einen
beschreibenden Dateinamen einzugeben, und drücken Sie dann auf OK. Die
Testergebnisse werden gespeichert, und Sie wechseln zur Maske für die Testvorlagen-
Ordnerauswahl zurück.
10 - 24
Die Testergebnisse (Gesamtwerte) werden im Ordner Mobile
Device/Internal Disk/Spindle Test/Saved des Microlog
abgespeichert, wo sie jederzeit wieder eingesehen werden können.
Den Dateinamen wird automatisch die Erweiterung .CCR angehängt.
Sie können auch bestehende Testergebnisdateien überschreiben bzw.
anfügen, indem Sie die Pfeiltasten und die Funktionstaste Speichern
verwenden.
Beim Anfügen wird ein Suffix für den Index zum vorhandenen
Dateinamen hinzugefügt. Wenn beispielsweise ein Ergebnis namens
„Ein Ergebnis" bereits vorhanden ist, diese Datei ausgewählt und
anschließend auf Anfügen geklickt wird, werden die Ergebnisse in „Ein
Ergebnis(2)" gespeichert.
Tipp – Wenn der Datums-/Uhrzeitstempel angezeigt wird, drücken
Sie auf die Nach Rechts-/Nach Links-Pfeile, um die Einfügemarke
zum Anfang bzw. zum Ende des Datums-/Uhrzeitstempels zu
verschieben, und geben Sie dann die ID der getesteten Maschine ein.
Mit dieser Namenskonvention werden gleichzeitig die Maschine und
das Datum bzw. die Uhrzeit des Tests erkennbar.
SKF Microlog - AX Series
Benutzerhandbuch
