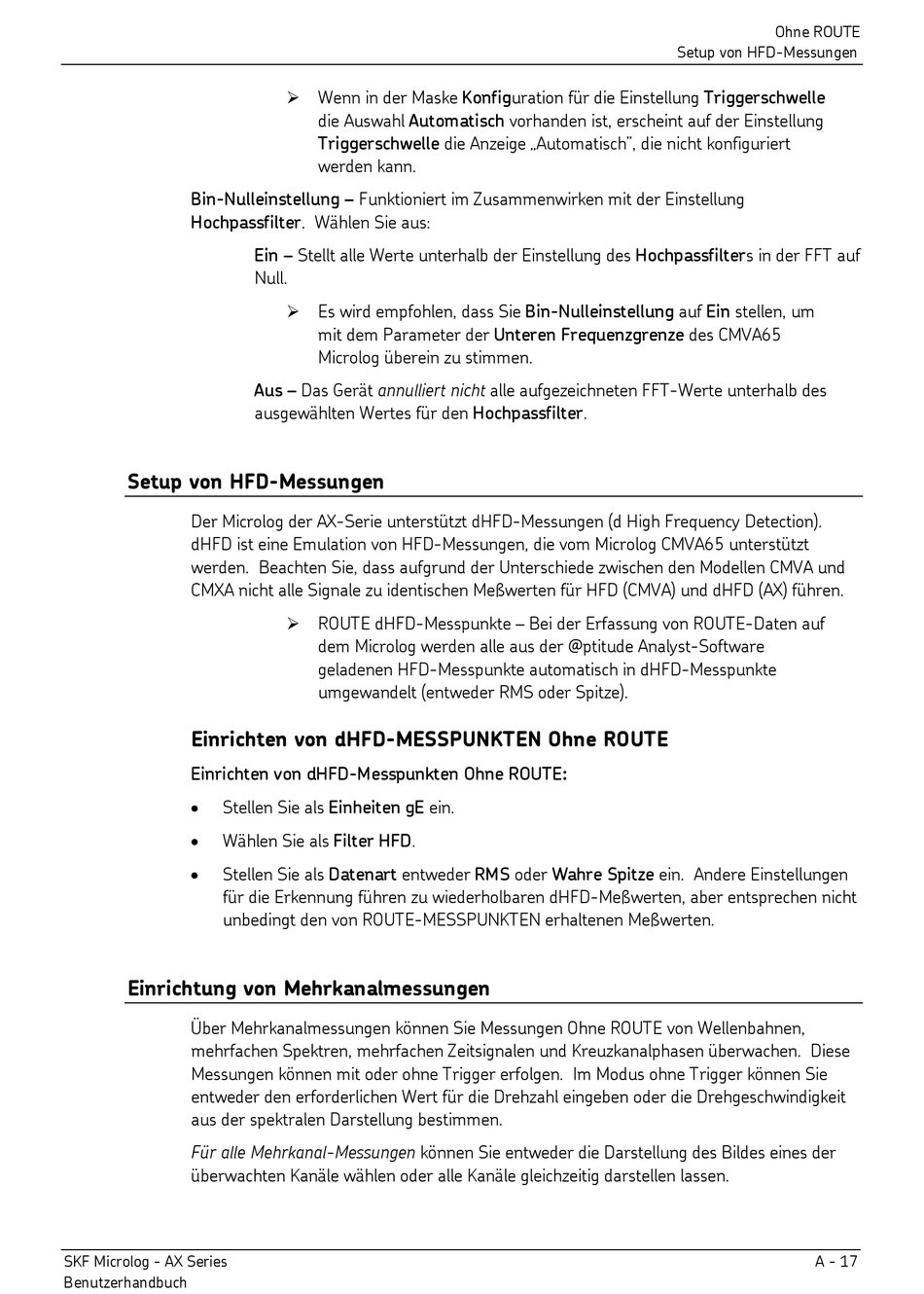

Bin-Nulleinstellung – Funktioniert im Zusammenwirken mit der Einstellung
Hochpassfilter. Wählen Sie aus:
Setup von HFD-Messungen
Der Microlog der AX-Serie unterstützt dHFD-Messungen (d High Frequency Detection).
dHFD ist eine Emulation von HFD-Messungen, die vom Microlog CMVA65 unterstützt
werden. Beachten Sie, dass aufgrund der Unterschiede zwischen den Modellen CMVA und
CMXA nicht alle Signale zu identischen Meßwerten für HFD (CMVA) und dHFD (AX) führen.
Einrichten von dHFD-MESSPUNKTEN Ohne ROUTE
Einrichten von dHFD-Messpunkten Ohne ROUTE:
•
Stellen Sie als Einheiten gE ein.
•
Wählen Sie als Filter HFD.
•
Stellen Sie als Datenart entweder RMS oder Wahre Spitze ein. Andere Einstellungen
für die Erkennung führen zu wiederholbaren dHFD-Meßwerten, aber entsprechen nicht
unbedingt den von ROUTE-MESSPUNKTEN erhaltenen Meßwerten.
Einrichtung von Mehrkanalmessungen
Über Mehrkanalmessungen können Sie Messungen Ohne ROUTE von Wellenbahnen,
mehrfachen Spektren, mehrfachen Zeitsignalen und Kreuzkanalphasen überwachen. Diese
Messungen können mit oder ohne Trigger erfolgen. Im Modus ohne Trigger können Sie
entweder den erforderlichen Wert für die Drehzahl eingeben oder die Drehgeschwindigkeit
aus der spektralen Darstellung bestimmen.
Für alle Mehrkanal-Messungen können Sie entweder die Darstellung des Bildes eines der
überwachten Kanäle wählen oder alle Kanäle gleichzeitig darstellen lassen.
SKF Microlog - AX Series
Benutzerhandbuch
Wenn in der Maske Konfiguration für die Einstellung Triggerschwelle
die Auswahl Automatisch vorhanden ist, erscheint auf der Einstellung
Triggerschwelle die Anzeige „Automatisch", die nicht konfiguriert
werden kann.
Ein – Stellt alle Werte unterhalb der Einstellung des Hochpassfilters in der FFT auf
Null.
Es wird empfohlen, dass Sie Bin-Nulleinstellung auf Ein stellen, um
mit dem Parameter der Unteren Frequenzgrenze des CMVA65
Microlog überein zu stimmen.
Aus – Das Gerät annulliert nicht alle aufgezeichneten FFT-Werte unterhalb des
ausgewählten Wertes für den Hochpassfilter.
ROUTE dHFD-Messpunkte – Bei der Erfassung von ROUTE-Daten auf
dem Microlog werden alle aus der @ptitude Analyst-Software
geladenen HFD-Messpunkte automatisch in dHFD-Messpunkte
umgewandelt (entweder RMS oder Spitze).
Ohne ROUTE
Setup von HFD-Messungen
A - 17
