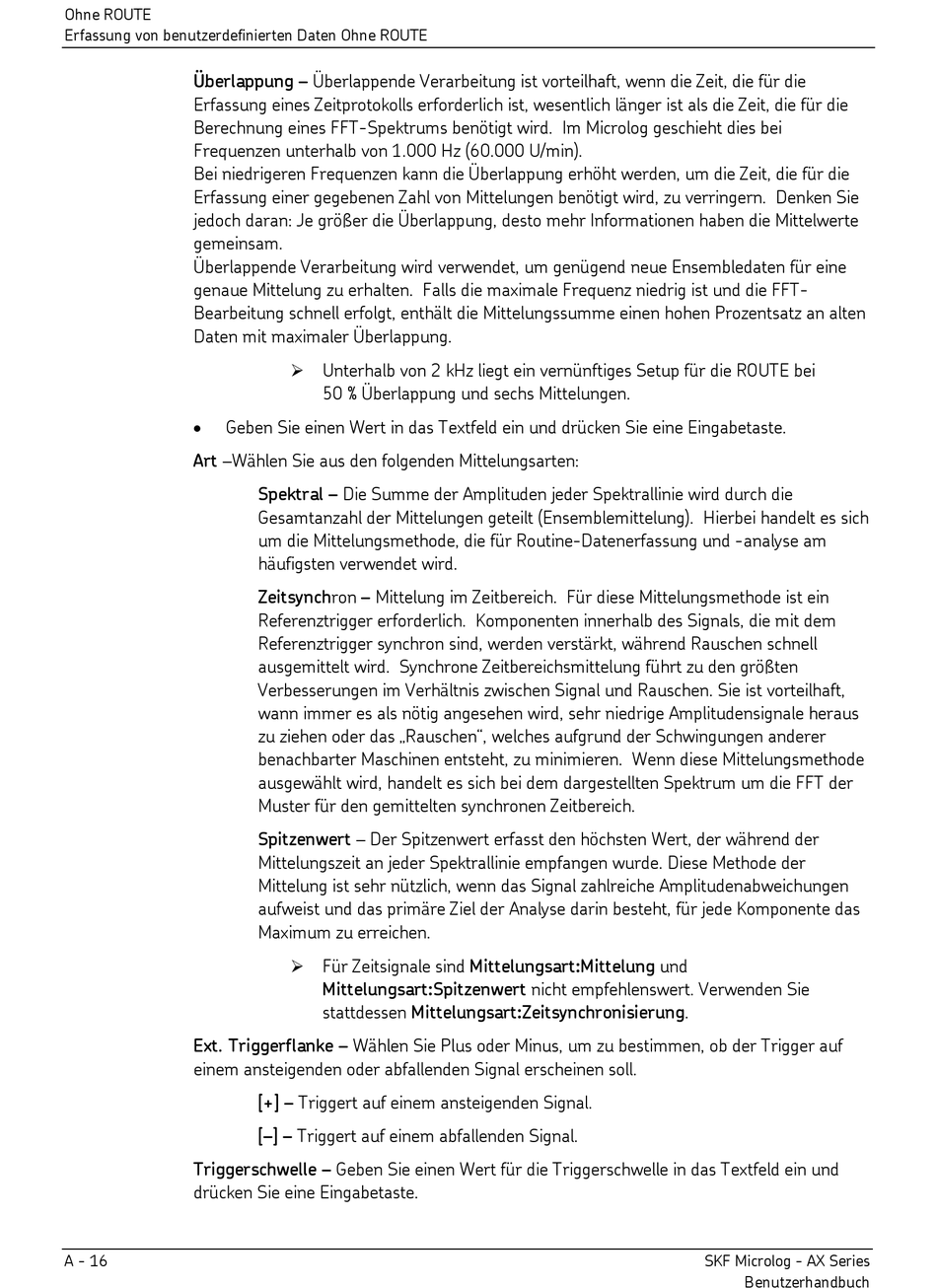

Ohne ROUTE
Erfassung von benutzerdefinierten Daten Ohne ROUTE
Überlappung – Überlappende Verarbeitung ist vorteilhaft, wenn die Zeit, die für die
Erfassung eines Zeitprotokolls erforderlich ist, wesentlich länger ist als die Zeit, die für die
Berechnung eines FFT-Spektrums benötigt wird. Im Microlog geschieht dies bei
Frequenzen unterhalb von 1.000 Hz (60.000 U/min).
Bei niedrigeren Frequenzen kann die Überlappung erhöht werden, um die Zeit, die für die
Erfassung einer gegebenen Zahl von Mittelungen benötigt wird, zu verringern. Denken Sie
jedoch daran: Je größer die Überlappung, desto mehr Informationen haben die Mittelwerte
gemeinsam.
Überlappende Verarbeitung wird verwendet, um genügend neue Ensembledaten für eine
genaue Mittelung zu erhalten. Falls die maximale Frequenz niedrig ist und die FFT-
Bearbeitung schnell erfolgt, enthält die Mittelungssumme einen hohen Prozentsatz an alten
Daten mit maximaler Überlappung.
Geben Sie einen Wert in das Textfeld ein und drücken Sie eine Eingabetaste.
Art –Wählen Sie aus den folgenden Mittelungsarten:
Ext. Triggerflanke – Wählen Sie Plus oder Minus, um zu bestimmen, ob der Trigger auf
einem ansteigenden oder abfallenden Signal erscheinen soll.
Triggerschwelle – Geben Sie einen Wert für die Triggerschwelle in das Textfeld ein und
drücken Sie eine Eingabetaste.
A - 16
 Unterhalb von 2 kHz liegt ein vernünftiges Setup für die ROUTE bei
50 % Überlappung und sechs Mittelungen.
Spektral – Die Summe der Amplituden jeder Spektrallinie wird durch die
Gesamtanzahl der Mittelungen geteilt (Ensemblemittelung). Hierbei handelt es sich
um die Mittelungsmethode, die für Routine-Datenerfassung und -analyse am
häufigsten verwendet wird.
Zeitsynchron – Mittelung im Zeitbereich. Für diese Mittelungsmethode ist ein
Referenztrigger erforderlich. Komponenten innerhalb des Signals, die mit dem
Referenztrigger synchron sind, werden verstärkt, während Rauschen schnell
ausgemittelt wird. Synchrone Zeitbereichsmittelung führt zu den größten
Verbesserungen im Verhältnis zwischen Signal und Rauschen. Sie ist vorteilhaft,
wann immer es als nötig angesehen wird, sehr niedrige Amplitudensignale heraus
zu ziehen oder das „Rauschen", welches aufgrund der Schwingungen anderer
benachbarter Maschinen entsteht, zu minimieren. Wenn diese Mittelungsmethode
ausgewählt wird, handelt es sich bei dem dargestellten Spektrum um die FFT der
Muster für den gemittelten synchronen Zeitbereich.
Spitzenwert – Der Spitzenwert erfasst den höchsten Wert, der während der
Mittelungszeit an jeder Spektrallinie empfangen wurde. Diese Methode der
Mittelung ist sehr nützlich, wenn das Signal zahlreiche Amplitudenabweichungen
aufweist und das primäre Ziel der Analyse darin besteht, für jede Komponente das
Maximum zu erreichen.
 Für Zeitsignale sind Mittelungsart:Mittelung und
Mittelungsart:Spitzenwert nicht empfehlenswert. Verwenden Sie
stattdessen Mittelungsart:Zeitsynchronisierung.
[+] – Triggert auf einem ansteigenden Signal.
[–] – Triggert auf einem abfallenden Signal.
SKF Microlog - AX Series
Benutzerhandbuch
