Unterregisterkarte "FFT-Steuerung - gE"
FFT-Linien – Wählen Sie in der Drop-Down-Liste die Anzahl der Linien aus, die für FFT
verwendet werden sollen.
Min. Frequenzbereich – Geben Sie den minimalen Frequenzbereich an, der auf alle
Messungen angewandt werden soll, die gE verwenden.
Unterregisterkarte „FFT-Steuerung – Speicheroptionen"
Gespeicherte Einheiten – Wenn Sie Spektren als CSV speichern, werden hierdurch die
gewünschten FFT-Maßeinheiten aus der Drop-Down-Liste ausgewählt. Hierbei kann es sich
um die Maßeinheiten handeln, die auf der Registerkarte „Messung" angegeben sind, oder
um abgeleitete (integrierte) Einheiten.
Speicheroptionen – Verwenden Sie diese Drop-Down-Liste, um anzugeben, wo die
Spektren als CSV gespeichert werden sollen. Die Drop-Down-Liste enthält die Liste der
Grade, die auf der Registerkarte „Gradbezeichnungen" angegeben ist, und gibt an, bei
welchem Grad (und darüber hinaus) der FFT als CSV gespeichert wird. Wenn beispielsweise
Grade mit den Bezeichnungen 'A' bis 'D' definiert wurden, wobei ‚A' am niedrigsten (grün)
und ‚D' am höchsten ist (rot), und Sie diese Option auf ‚C' einstellen, speichert der AX nur
FFTs, wenn eines der definierten Gradbänder Schwingungsniveaus aufweisen, die in die
SKF Microlog - AX Series
Benutzerhandbuch
Einrichten/Anpassen von Vorlagen für die Konformitätsprüfung

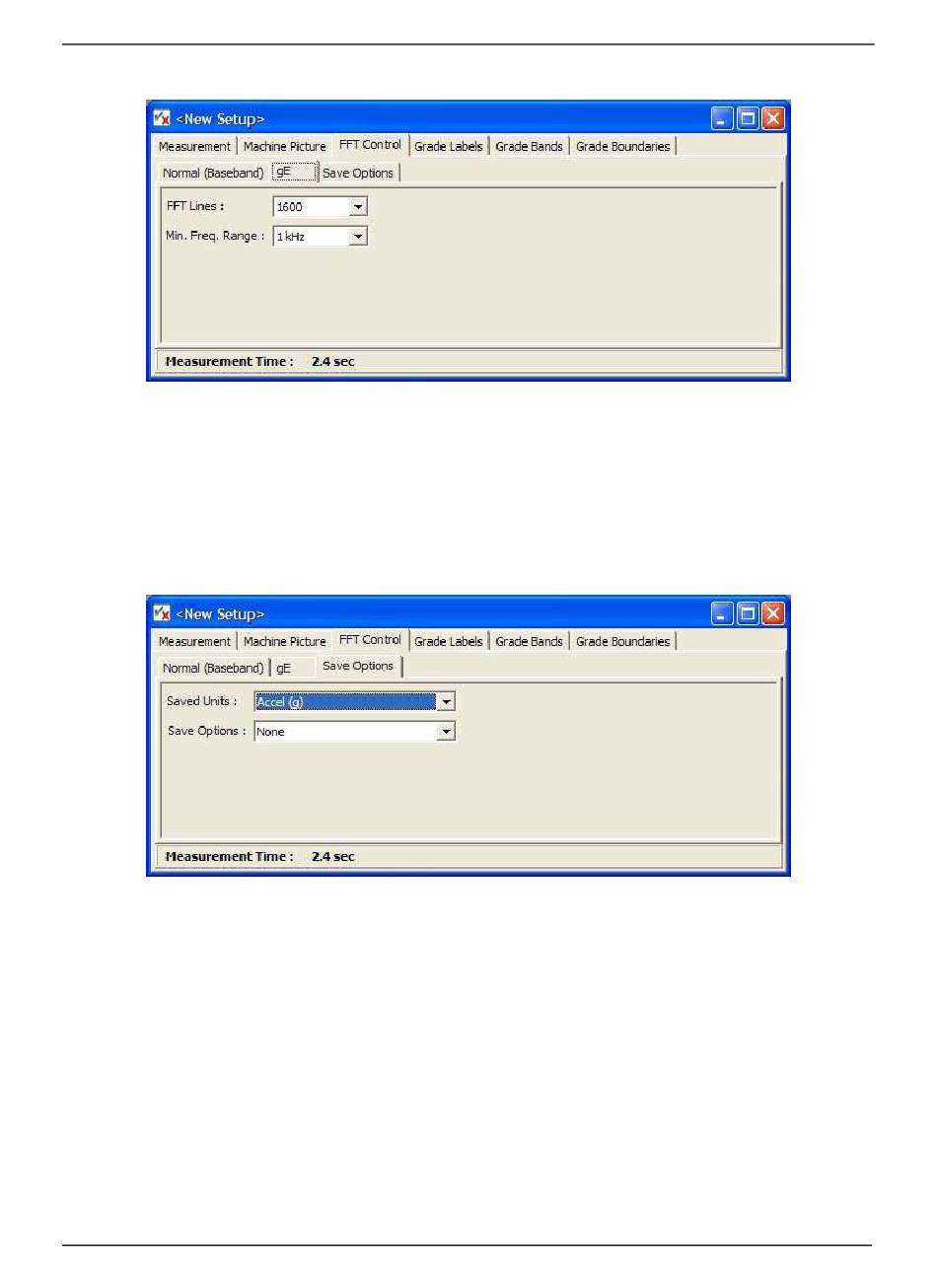

Abbildung 9 - 12.
Registerkarte FFT-Steuerung – gE.
Abbildung 9 - 13.
Registerkarte „FFT-Steuerung – Speicheroptionen".
Konformitätsprüfungs-Modul
9 - 11
