Die Elemente in der Maske zur Darstellung des Zeitsignals umfassen:
Summenwert – Der Summenwert der Messung wird in der links oben in der Darstellung
angezeigt.
Position/Amplitude des Cursors – Verwenden Sie die Pfeiltasten links/rechts, um den Cursor
des Zeitsignals zu bewegen. Die Position und Amplitude des Cursors werden in der rechten
oberen Ecke angezeigt.
Geänderte Prozentleiste – Die Leiste rechts von der Zeitwellenform liefert Informationen
zum Summenwert der Messung im Vergleich zu den Voralarm- und Alarmwerten (jeweils
gelbe und rote Pfeile) und zur vorherigen Messung (grüner Pfeil). Der aktuelle Messwert
wird durch die Farbleiste angezeigt, die rot ist, wenn sich der MESSPUNKT im Alarmstatus
befindet, gelb ist im Voralarmstatus und grün ist, wenn kein Alarm vorliegt. Wenn der Wert
der Messamplitude über die Anzeige hinausgeht, erscheint die Anzeige „Summenüberlauf"
oben in der Leiste als kleiner, grauer Pfeil. Die Leiste zeigt auch den Prozentsatz der
Änderung gegenüber der vorherigen Gesamtmessung an. Ein positiver Prozentwert gibt an,
dass die Messung über der vorherigen Ablesung liegt. Ein negativer Prozentwert gibt an,
dass die Messung unter der vorherigen Ablesung liegt.
Funktionstasten
Die Funktionstasten für die Darstellung des Zeitsignals sind denjenigen Tasten ähnlich, die
zuvor für die Masken der spektralen Darstellung beschrieben wurden.
SKF Microlog - AX Series
Benutzerhandbuch

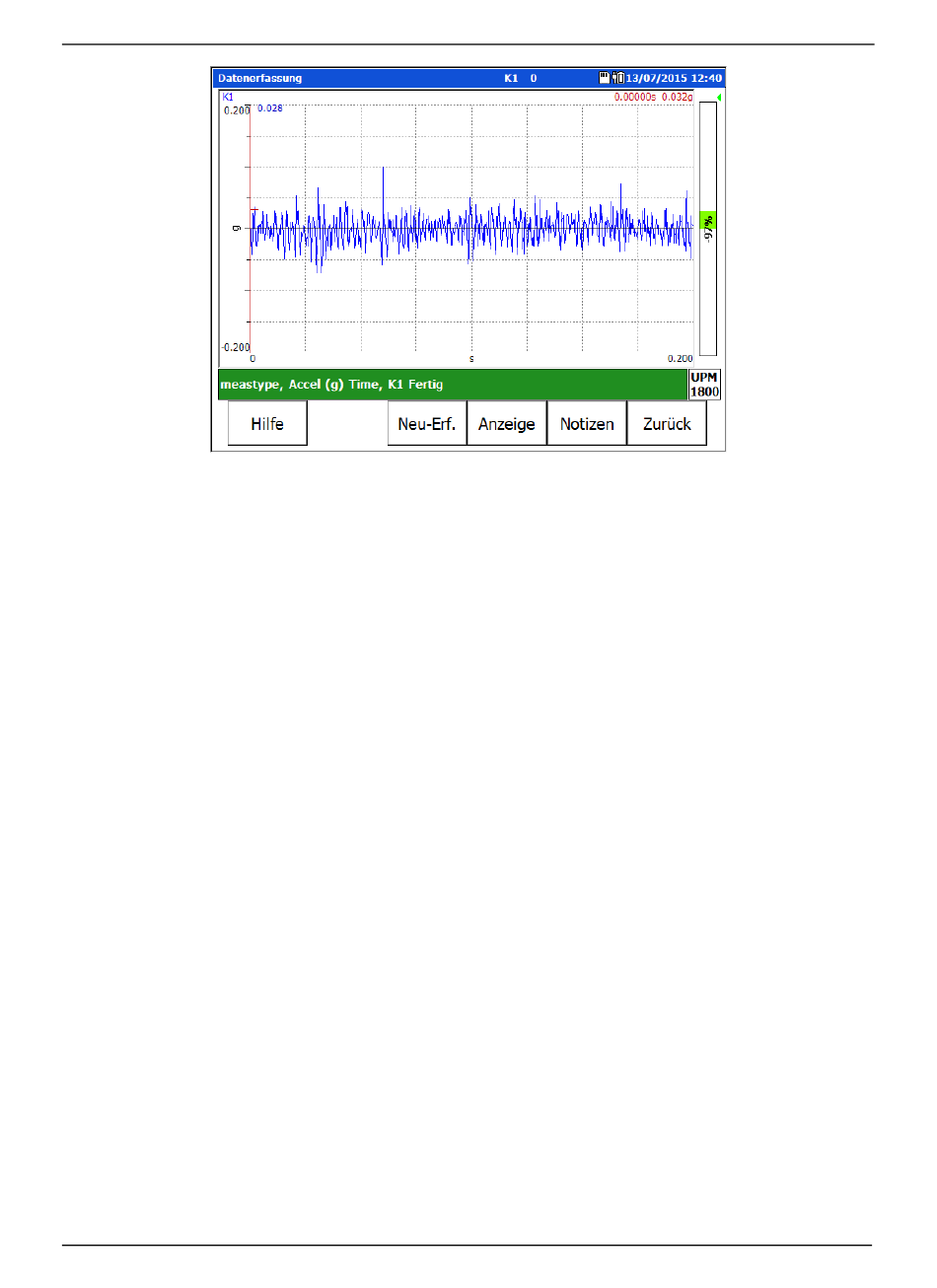

Abbildung 3 - 9.
Maske zur Darstellung des Zeitsignals.
