Drehzahlintervall (U/min, %, oder NA, wie in Einstellung Abstand festgelegt) – Gibt
gegebenenfalls das Drehzahlintervall (in U/min oder % U/min) an, das bei der Berechnung
von FFT-Spektren anhand der Aufzeichnung verwendet wird.
Zeitintervall (s oder NA, wie in Einstellung Abstand festgelegt) – Gibt gegebenenfalls das
Zeitintervall (in Sekunden) an, das bei der Berechnung von FFT-Spektren anhand der
Aufzeichnung verwendet wird.
Anzeigeeinheit (Beschl (g), Beschl (m/s
Weg (µm)) – Ermöglicht bei Bedarf die Integration des aufgezeichneten Signals in
bestimmten Messeinheiten zu Anzeigezwecken.
Erfassung – (RMS, Spitze, SpSp) – Gibt den Fühlertyp für Anzeigezwecke an.
Linien – Geben Sie die Anzahl der FFT-Linien für die Auflösung an (in der Regel 400).
Beachten Sie, dass es bei höheren Auflösungen länger dauert, bis die Wasserfalldarstellung
angezeigt wird.
X-Achse – (Hz, CPM oder Ordnungen) – Geben Sie die Frequenz bzw. die X-
Achseneinheiten der Darstellung an. Bestimmt die Einheiten für nachfolgenden
Einstellungen Freq. Bereich und NF-Grenze.
Freq. Bereich – Geben Sie die Frequenz bzw. den X-Achsenbereich der Darstellung an.
NF-Grenze – Wählen Sie über die Dropdown-Liste eine Frequenzgrenze zum Filtern von
niederfrequenten Rauschelementen aus den angezeigten Spektren der
Wasserfalldarstellung aus.
Wasserfalldarstellung
•
Drücken Sie nach der Einrichtung der Wasserfall-Setup-Optionen die Funktionstaste
Anzeige, um die Spektraldaten zu verarbeiten und das Menü Wasserfall-Anzeige-
Setup anzuzeigen.
SKF Microlog - AX Series
Benutzerhandbuch
Je größer die erfasste WAV-Datei ist, desto mehr Verarbeitungszeit ist
erforderlich.

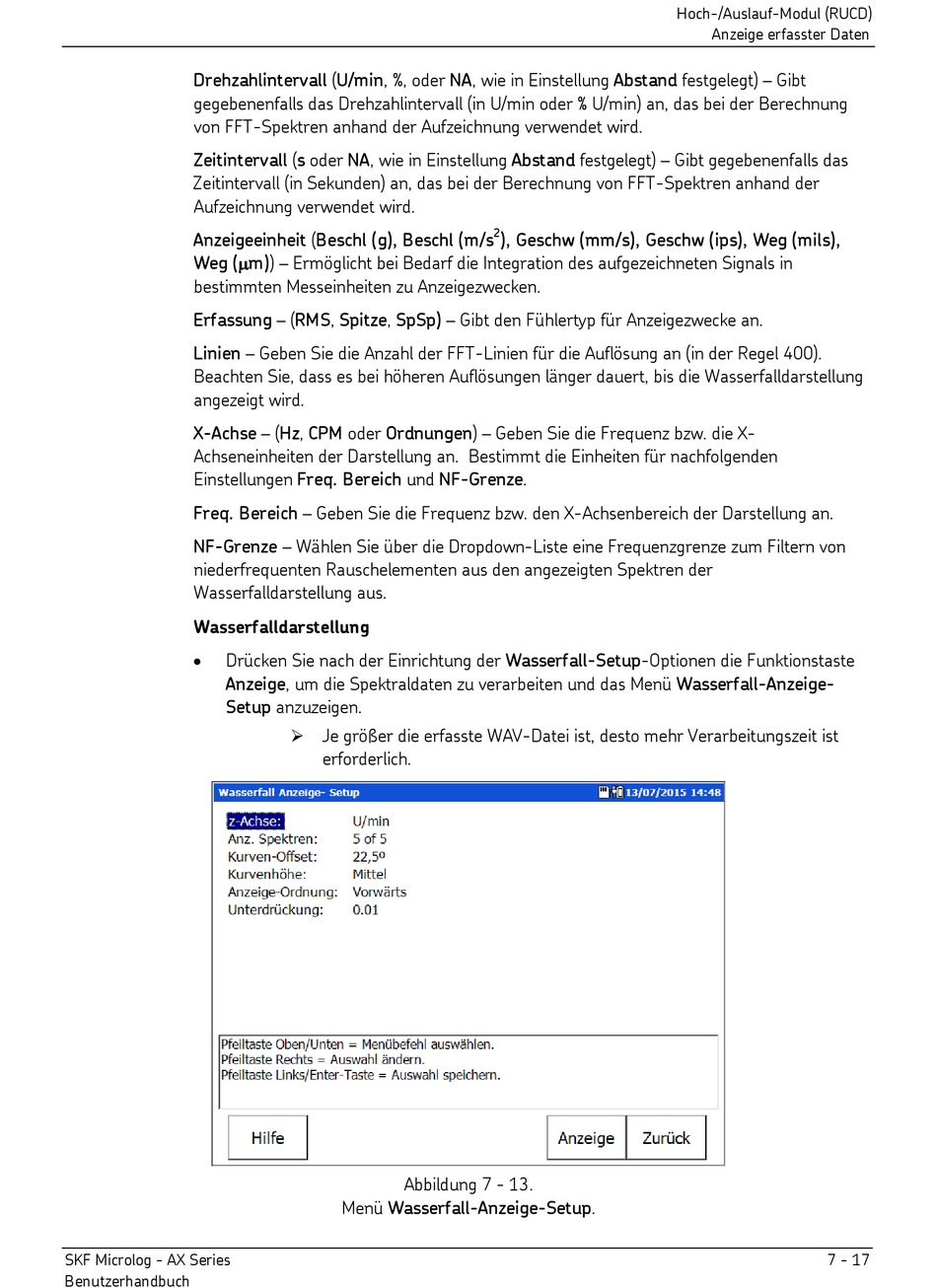

Abbildung 7 - 13.
Menü Wasserfall-Anzeige-Setup.
2
), Geschw (mm/s), Geschw (ips), Weg (mils),
Hoch-/Auslauf-Modul (RUCD)
Anzeige erfasster Daten
7 - 17
