Setup des Microlog der AX-Serie
Sensor-Setup
Ändern – (Gilt nicht für SKF-Standardsensoren.) Markieren Sie einen vom Benutzer
konfigurierten Sensor, und drücken Sie anschließend Ändern, um die Maske Setup ändern
aufzurufen, in der Sie die Konfiguration des Sensors ändern können.
Zurück – Drücken Sie Zurück, um zur Hauptmenümaske zurückzukehren.
So fügen Sie eine Sensorkonfiguration hinzu:
•
Drücken Sie die Funktionstaste Neu. Die Maske Sensor hinzufügen wird angezeigt.
Funktionstasten
Hilfe – Betätigen Sie die Funktionstaste Hilfe, um schnell die kontextbezogene Online-Hilfe
zu erhalten.
OK – Drücken Sie die Funktionstaste OK, um die Konfiguration des neuen Sensors zu
speichern.
Abbrechen – Drücken Sie die Funktionstaste Abbr., um zur Maske Sensor-Setup
zurückzukehren, ohne aktualisierte Einstellungen zu speichern.
Die folgenden Sensorparameter werden über die Maske Sensor hinzufügen konfiguriert:
Sensor – Geben Sie den eindeutigen Namen des Sensors (über den der Sensor in der
Sensorliste identifiziert wird) ein.
Sensorfamilie – Schwingung oder Prozess. Geben Sie an, ob der Sensor
Schwingungsdaten oder Werksprozessdaten (d.h. Temperatur, Druck, etc.) mist.
Sensoreinheiten – Wählen Sie in der Dropdown-Liste die Messeinheiten aus, die für die
Messungen des Sensors verwendet werden sollen. Dies Bestimmt die Art der Messung, die
2 - 12

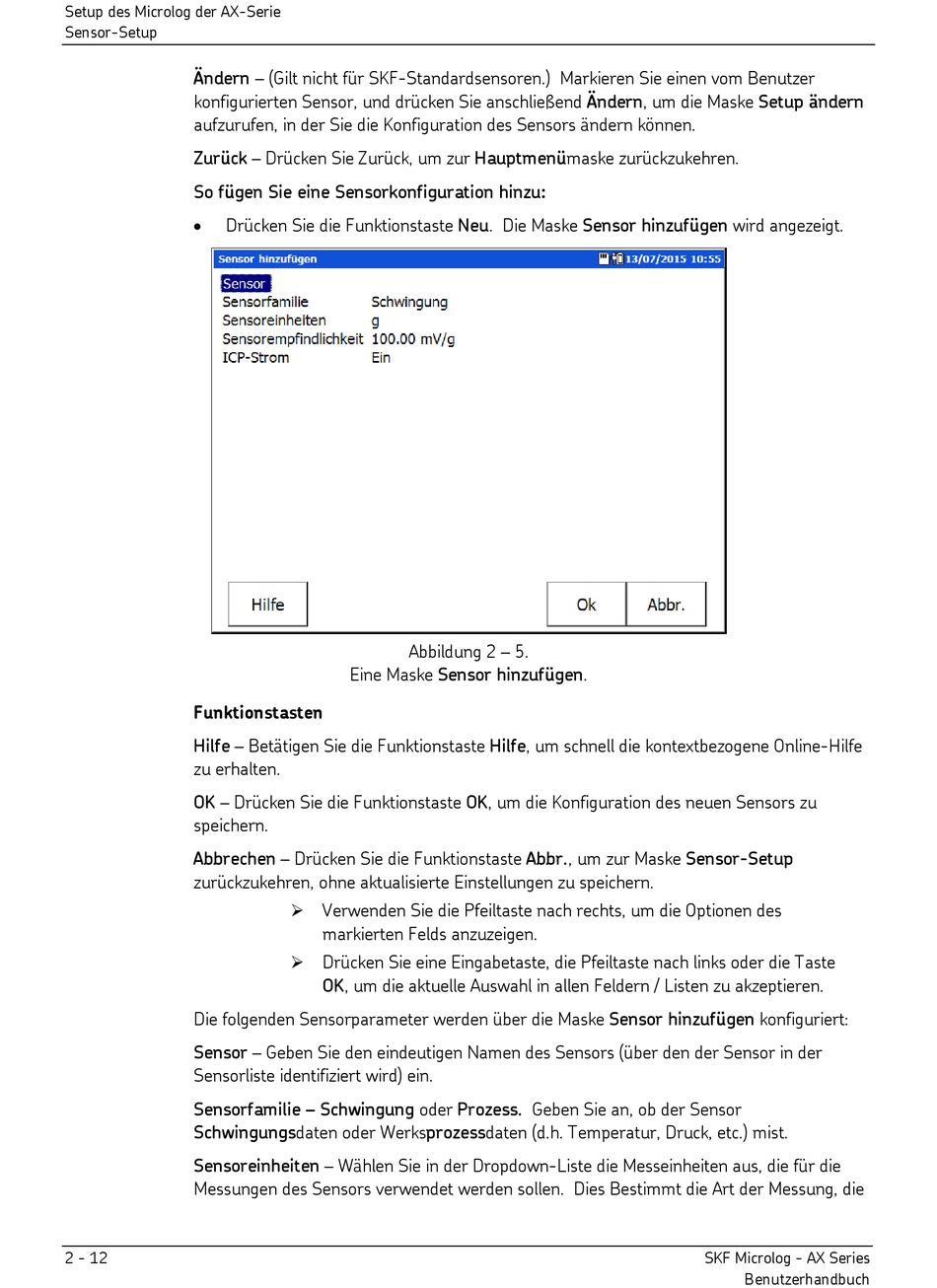

Abbildung 2 – 5.
Eine Maske Sensor hinzufügen.
Verwenden Sie die Pfeiltaste nach rechts, um die Optionen des
markierten Felds anzuzeigen.
Drücken Sie eine Eingabetaste, die Pfeiltaste nach links oder die Taste
OK, um die aktuelle Auswahl in allen Feldern / Listen zu akzeptieren.
SKF Microlog - AX Series
Benutzerhandbuch
