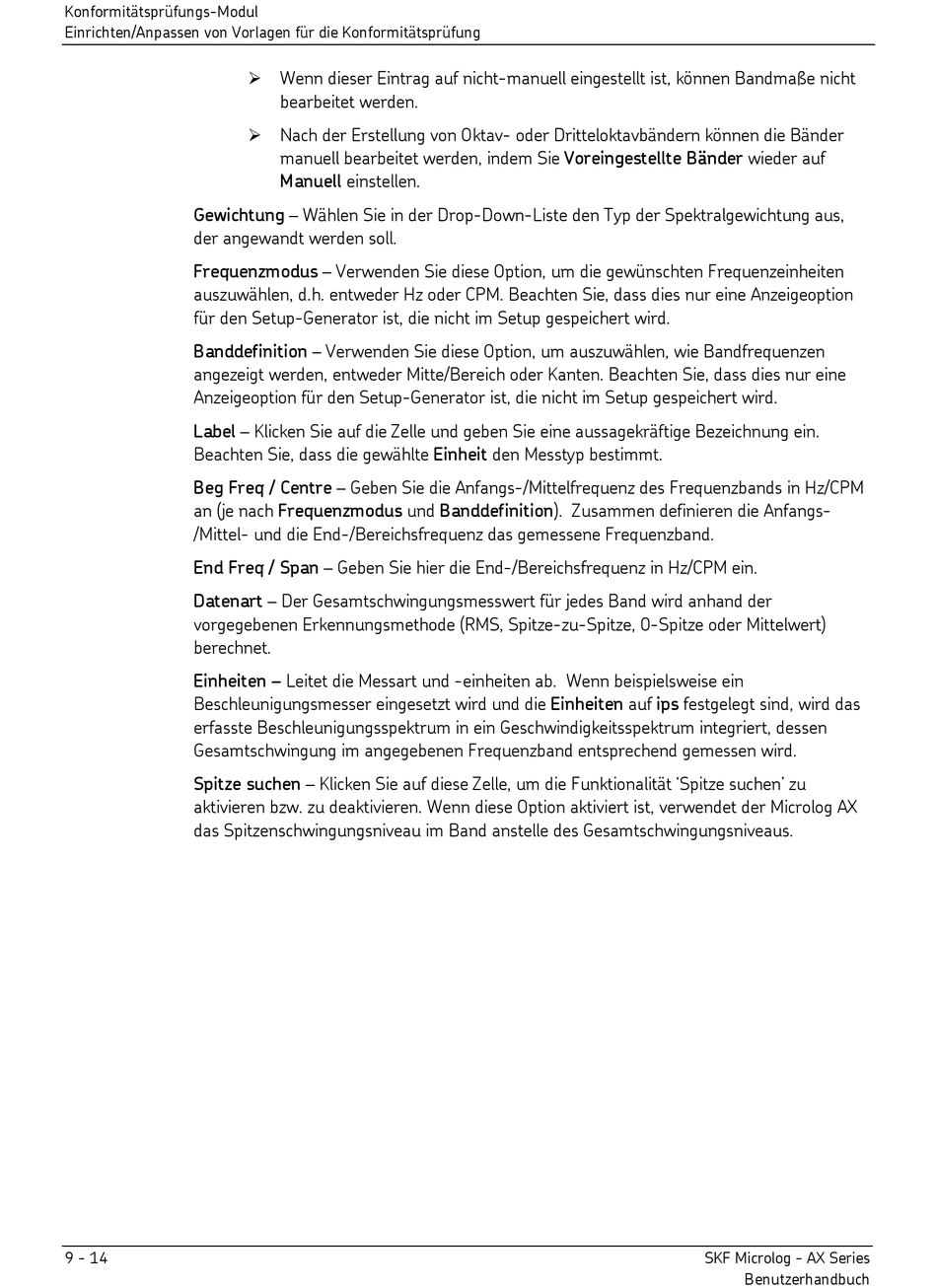

Konformitätsprüfungs-Modul
Einrichten/Anpassen von Vorlagen für die Konformitätsprüfung
Gewichtung – Wählen Sie in der Drop-Down-Liste den Typ der Spektralgewichtung aus,
der angewandt werden soll.
Frequenzmodus – Verwenden Sie diese Option, um die gewünschten Frequenzeinheiten
auszuwählen, d.h. entweder Hz oder CPM. Beachten Sie, dass dies nur eine Anzeigeoption
für den Setup-Generator ist, die nicht im Setup gespeichert wird.
Banddefinition – Verwenden Sie diese Option, um auszuwählen, wie Bandfrequenzen
angezeigt werden, entweder Mitte/Bereich oder Kanten. Beachten Sie, dass dies nur eine
Anzeigeoption für den Setup-Generator ist, die nicht im Setup gespeichert wird.
Label – Klicken Sie auf die Zelle und geben Sie eine aussagekräftige Bezeichnung ein.
Beachten Sie, dass die gewählte Einheit den Messtyp bestimmt.
Beg Freq / Centre – Geben Sie die Anfangs-/Mittelfrequenz des Frequenzbands in Hz/CPM
an (je nach Frequenzmodus und Banddefinition). Zusammen definieren die Anfangs-
/Mittel- und die End-/Bereichsfrequenz das gemessene Frequenzband.
End Freq / Span – Geben Sie hier die End-/Bereichsfrequenz in Hz/CPM ein.
Datenart – Der Gesamtschwingungsmesswert für jedes Band wird anhand der
vorgegebenen Erkennungsmethode (RMS, Spitze-zu-Spitze, 0-Spitze oder Mittelwert)
berechnet.
Einheiten – Leitet die Messart und -einheiten ab. Wenn beispielsweise ein
Beschleunigungsmesser eingesetzt wird und die Einheiten auf ips festgelegt sind, wird das
erfasste Beschleunigungsspektrum in ein Geschwindigkeitsspektrum integriert, dessen
Gesamtschwingung im angegebenen Frequenzband entsprechend gemessen wird.
Spitze suchen – Klicken Sie auf diese Zelle, um die Funktionalität 'Spitze suchen' zu
aktivieren bzw. zu deaktivieren. Wenn diese Option aktiviert ist, verwendet der Microlog AX
das Spitzenschwingungsniveau im Band anstelle des Gesamtschwingungsniveaus.
9 - 14
Wenn dieser Eintrag auf nicht-manuell eingestellt ist, können Bandmaße nicht
bearbeitet werden.
Nach der Erstellung von Oktav- oder Dritteloktavbändern können die Bänder
manuell bearbeitet werden, indem Sie Voreingestellte Bänder wieder auf
Manuell einstellen.
