Bandrollenschallüberwachungs-Modul
Hardware-Setup
Hardware-Setup
Übersicht
Vor Verwendung des Bandrollen-Schallüberwachungsmoduls müssen Sie die Bestandteile
des Kits zusammensetzen. Hierzu müssen Sie:
•
Das Hochfrequenzmikrofon mit dem Parabolspiegel verbinden.
•
Das Mikrofon / den Parabolspiegel mit dem Microlog verbinden.
•
Gegebenenfalls den optionalen Windschutz des Mikrofons anbringen.
•
Die Kopfhörer mit dem Microlog verbinden und die Lautstärke der Kopfhörer anpassen.
Verbindung des Mikrofons mit dem Parabolspiegel

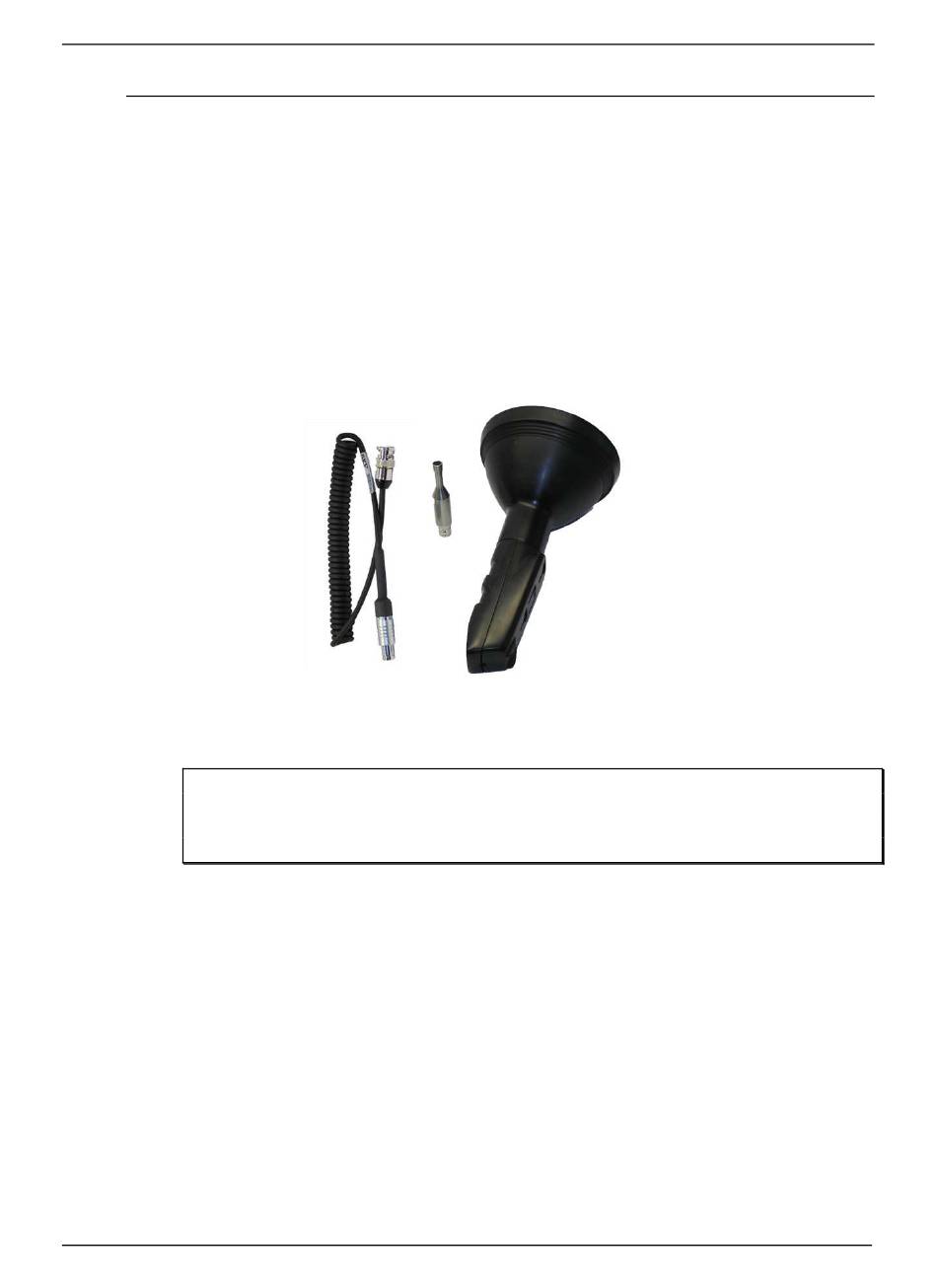

Das Hochfrequenzmikrofon, der zugehörige Parabolspiegel und das Verbindungskabel.
Warnung: Bei dem Mikrofon handelt es sich um ein Präzisionsinstrument; Staub,
Körner, Wasser, Regen, etc. können dessen Leistung stark beeinträchtigen. Treffen Sie
sämtliche möglichen Vorkehrungen, um das Gerät zu schützen, und bewahren Sie es in
einer staubfreien Umgebung auf, wenn es nicht verwendet wird.
So bringen Sie das Mikrofon innerhalb des Parabolspiegels an:
•
Entfernen Sie die Abdeckung des BNC-Steckers am Mikrofon.
•
Schließen Sie das Mikrofon an den BNC-Stecker des Verbindungskabels (CMAC 5093)
an.
•
Schrauben Sie den Parabolspiegel aus dem Parabolspiegelgriff heraus, und legen Sie
das Gehäuse beiseite.
•
Trennen Sie vorsichtig die beiden Hälften des Parabolspiegelgriffs, indem Sie am
oberen Ende des Griffs nach außen drücken. Nachdem sich die oberen Hälften getrennt
haben, schieben Sie die Griffhälften vertikal in die gegenläufige Richtung, um den
Verschlussmechanismus am unteren Ende des Griffs zu lösen.
11 - 6
Abbildung 11 - 4.
SKF Microlog - AX Series
Benutzerhandbuch
