Die Prognose

Zu diesem Zeitpunkt analysiert der Microlog den Tarierlauf für Ebene A und die
Auswirkungen der Tariermasse auf Ebene A und Ebene B und zeigt, sofern er zu einem
entsprechenden Ergebnis kommt, die in der nachfolgenden Abbildung dargestellte Meldung
an, die darauf hindeutet, dass ein Einzelebenen-Auswuchtverfahren ausreichen könnte (um
die für das Wuchtverfahren erforderliche Zeit zu reduzieren).
Der Microlog analysiert, wie sich die Tariermasse in Ebene A auf sowohl Ebene A als auch
Ebene B ausgewirkt hat. Allgemein formuliert: wenn die Masse einen erheblichen Effekt auf
beide Ebenen hatte, wird ein Auswuchten auf zwei Ebenen empfohlen. Wenn die Masse
jedoch einen starken Effekt auf Ebene A und kaum Auswirkungen auf Ebene B hatte, könnte
ein Auswuchten in einer einzigen Ebene eine Option sein.
Es ist wichtig zu beachten, dass die oben dargestellte Prognosemeldung nur angezeigt wird,
wenn ein Wuchtverfahren in einer Ebene ausreichen könnte, um dafür zu sorgen, dass die
verbleibende Unwucht innerhalb der Grenzwerte liegt. Wenn die Prognosemeldung nicht
angezeigt wird, deuten die Berechnungen des Microlog darauf hin, dass ein Auswuchten in
nur einer Ebene keine Option ist und Sie mit dem dynamischen 2-Ebenen-
Auswuchtverfahren fortfahren sollten.
1-Ebene – Wenn der Betrag der für Ein-Ebenen-Auswuchten angezeigten restlichen
Unwucht innerhalb der Grenzwerte liegt und Sie zu einem Ein-Ebenen-Verfahren wechseln
möchten, um Zeit zu sparen, drücken Sie die Funktionstaste 1-Ebene der Nachricht. Das
Wuchtverfahren wird dann als Verfahren mit einer einzelnen Ebene fortgesetzt.
2-Ebene – Wenn der Betrag der angezeigten restlichen Unwucht nicht innerhalb der
Grenzwerte liegt und/oder Sie nicht zu einem Ein-Ebenen-Verfahren wechseln möchten,
drücken Sie die Funktionstaste 2-Ebene. In diesem Fall wird das Auswuchtverfahren auf
zwei Ebenen fortgesetzt.
•
Wählen Sie, wie oben beschrieben, aus, ob Sie mit einem Verfahren auf einer oder auf
zwei Ebenen fortfahren möchten.
SKF Microlog - AX Series
Benutzerhandbuch

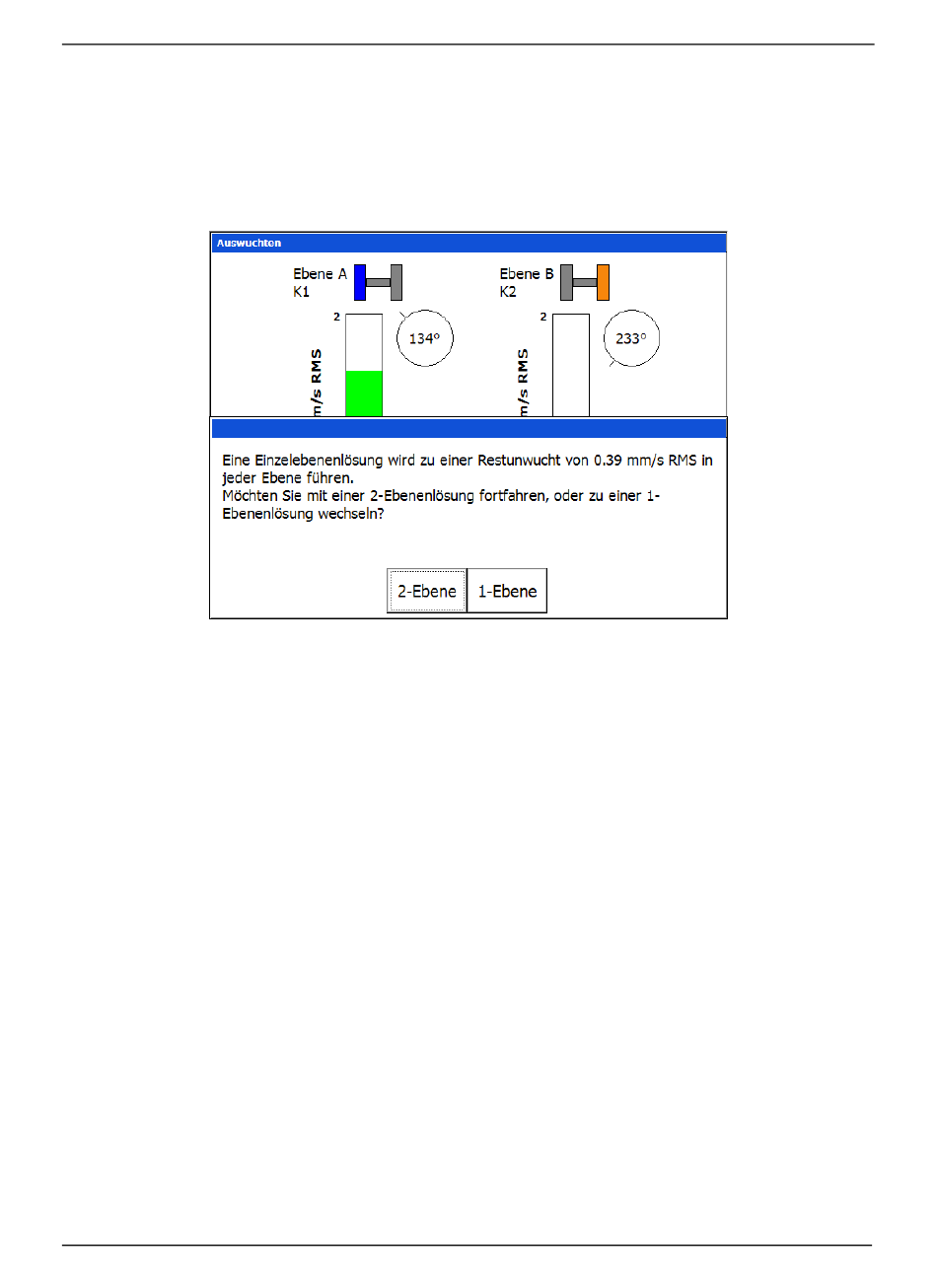

Abbildung 5 - 35.
Die Prognosemeldung, die darauf hindeutet,
dass ein Auswuchten in einer Ebene eine Option sein könnte.
Durchführung eines Verfahrens für 1-2-Ebenen mit Prognose
