Für Mehrkanal-Messungen arbeitet der Cursor auf allen Bildern gleichzeitig (selbst wenn sie
verdeckt sind). Dies gilt ebenfalls für Anpassungen der vollen Skala, für welche die
Pfeiltasten aufwärts/abwärts verwendet werden (Amplitudenachse), sowie die Anpassungen
"Darstellung / Erweiterung", die mit Hilfe der Tasten "+/-" vorgenommen werden
(Frequenz-/Zeit-Achse).
Anzeigen von Umlaufbahndaten
Orbit-MESSPUNKTE zeigen die aktuellsten Orbitdaten der Welle für die beiden
Eingangskanäle (K1 und K2) an. Dies kann verwendet werden, um die Bewegung der Welle
innerhalb des Lagers zu zeigen.
Orbitdarstellungen werden standardmäßig im Umlaufbahnbild angezeigt. Sie können jedoch
die Funktionstaste Anzeige verwenden, um zu bestimmen, wie Orbitmessungen angezeigt
werden sollen. Die folgenden Anzeigeoptionen stehen für Orbit-MESSPUNKTE zur
Verfügung:
SKF Microlog - AX Series
Benutzerhandbuch
Triax: Kein Summenw.
K1 FFT: Standardanzeige
K1 FFT: Kein Summenw.
K2 FFT: Standardanzeige
K2 FFT: Kein Summenw.
K3 FFT: Standardanzeige
K3 FFT: Kein Summenw.

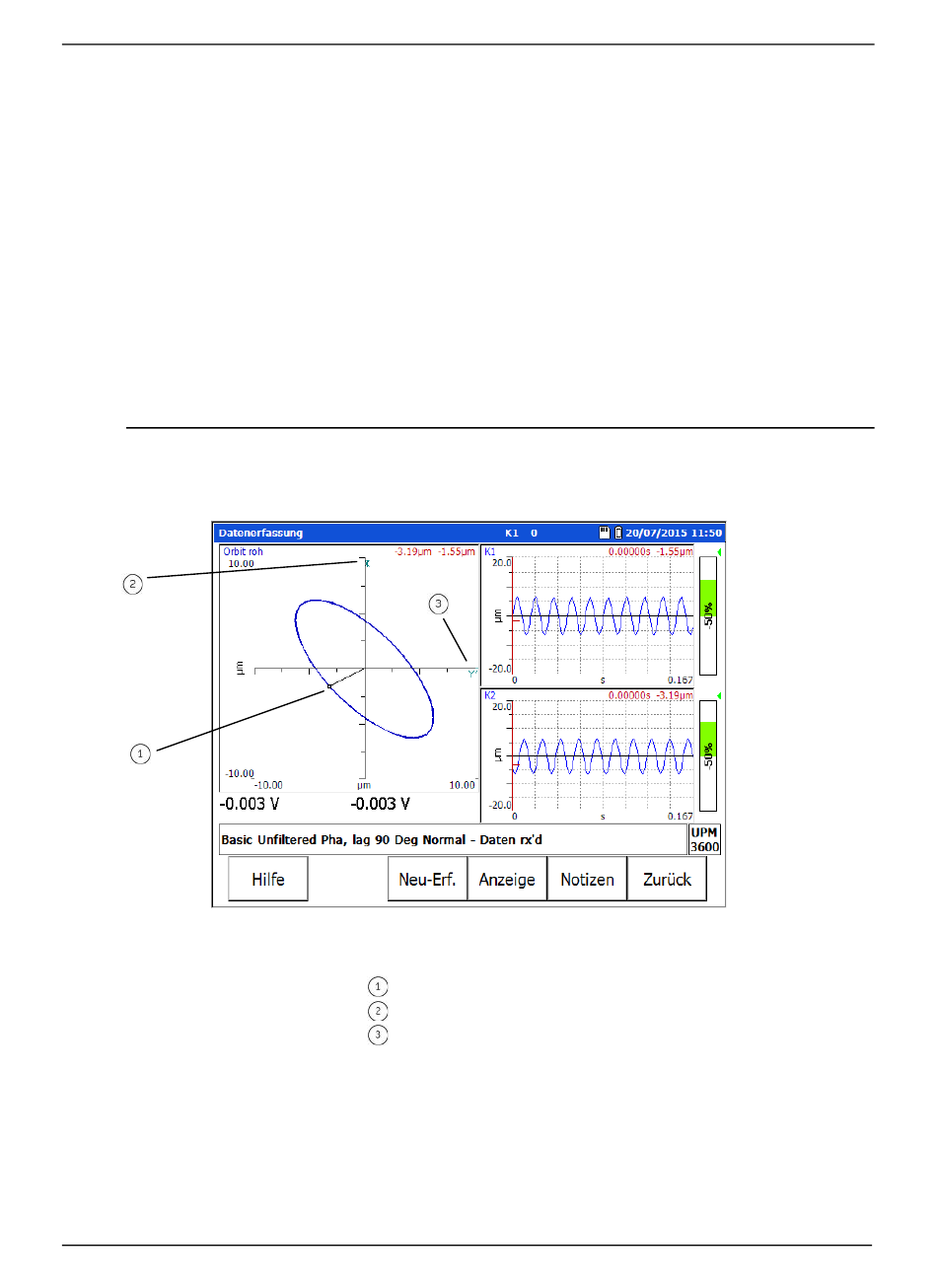

Abbildung 3 - 11.
Eine Maske mit Orbitdarstellung.
Cursorposition
Kanal 1 Sensorposition
Kanal 2 Sensorposition
Orbit: Standardanzeige
Messpunktinfo
Orbitanzeige
Das ROUTE-Modul
Anzeigen von Umlaufbahndaten
3 - 17
