Registerkarte „Grade Boundaries" (Gradgrenzen)
Die Grade Boundaries-Einstellungen legen die Grade Levels (Gradpegel) (d.h.
Schwingungsgrenzwerte oder Alarmpegel) für jeden Testgrad an den einzelnen
Messstellen/-ausrichtungen fest.
Es gibt folgende Setup-Felder:
Position – Die Grade Level-Einstellungen sind möglicherweise für jede Sensor-Position/-
Ausrichtung unterschiedlich. Verwenden Sie die Pfeilschaltflächen zum Festlegen der
Sensorpositionen, deren Grade Level Sie angeben. Die Tabelle zeigt die Einstellungen für
die angegebene Position an.
Registerkarten für die Ausrichtung - Optionen sind die Bezeichnungen, die auf der
Registerkarte „Messung – Positionen" angegeben sind. Wählen Sie die Sensorausrichtungs-
Registerkarte, deren Grade Levels Sie festlegen. Die Tabelle zeigt die Einstellungen für die
angegebene Ausrichtung an.
Grade Level Table – Zeigt für die angegebene Sensorposition/-ausrichtung die Grade
Level-Einstellungen für die Grade-Bewertungen jedes Messbandes an. Klicken Sie auf die
Zelle, deren Einstellung Sie ändern wollen.
SKF Microlog - AX Series
Benutzerhandbuch

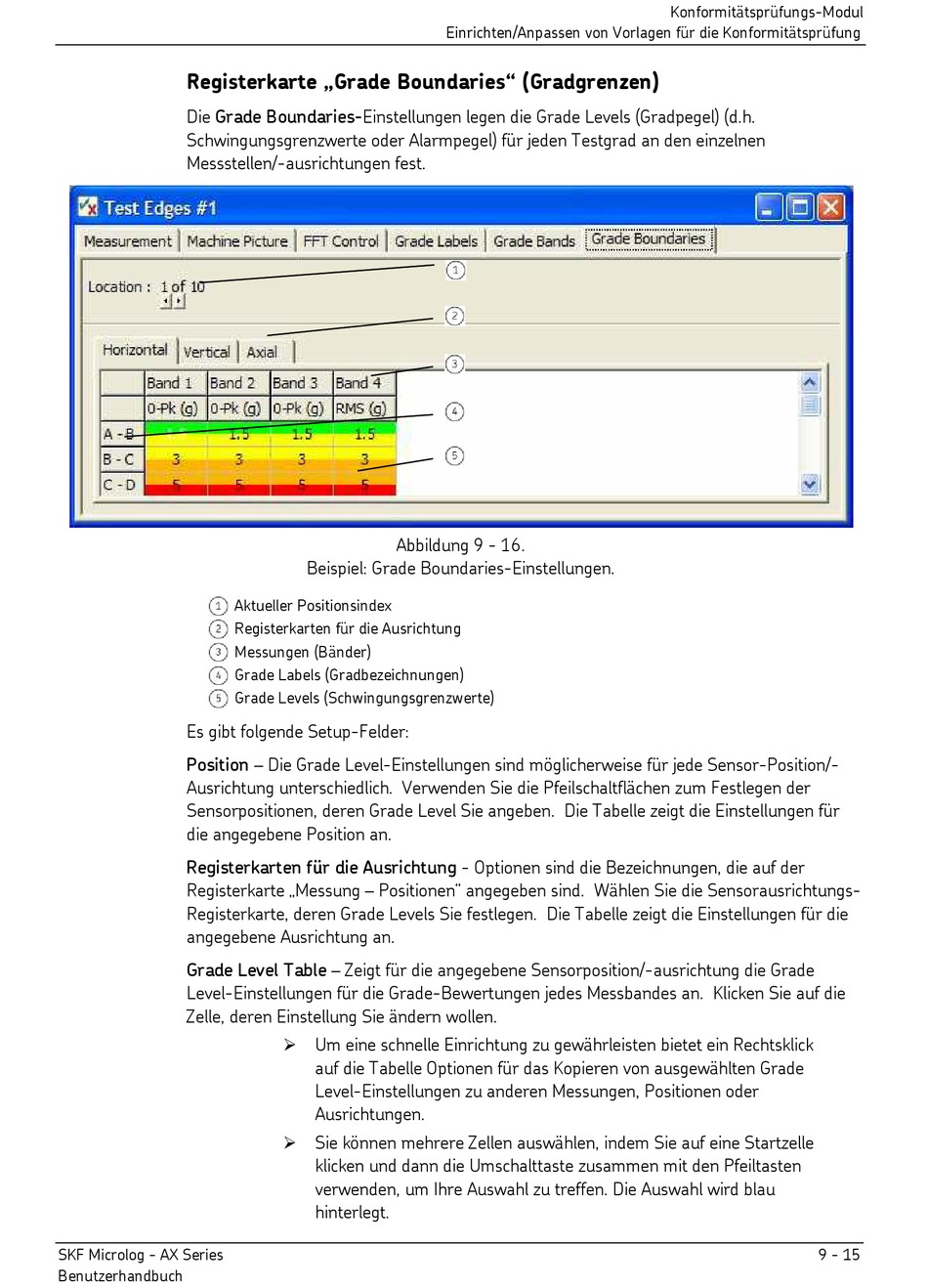

Abbildung 9 - 16.
Beispiel: Grade Boundaries-Einstellungen.
Aktueller Positionsindex
Registerkarten für die Ausrichtung
Messungen (Bänder)
Grade Labels (Gradbezeichnungen)
Grade Levels (Schwingungsgrenzwerte)
Um eine schnelle Einrichtung zu gewährleisten bietet ein Rechtsklick
auf die Tabelle Optionen für das Kopieren von ausgewählten Grade
Level-Einstellungen zu anderen Messungen, Positionen oder
Ausrichtungen.
Sie können mehrere Zellen auswählen, indem Sie auf eine Startzelle
klicken und dann die Umschalttaste zusammen mit den Pfeiltasten
verwenden, um Ihre Auswahl zu treffen. Die Auswahl wird blau
hinterlegt.
Einrichten/Anpassen von Vorlagen für die Konformitätsprüfung
Konformitätsprüfungs-Modul
9 - 15
