Frequenzgang-Modul (FRF)
Aufzeichnen der Messung
Nach Abschluss der automatischen Parametereinrichtung sind Sie bereit, mit der Erfassung
der FRF-Daten zu beginnen.
Die Daten werden genau wie bei der Einrichtung der automatischen Parameter erfasst,
indem Sie mit dem Hammer gegen die Seite des Objekts schlagen, die dem
Beschleunigungsmesser gegenüberliegt. Das Textfeld am unteren Ende des Bildschirms
zeigt auf Basis der Einstellung Anzahl der Mittelungen in FRF – Setup an, wie viele
Schläge Sie vornehmen müssen.
Die LED-Indikatoren des Microlog bieten Feedback über die Hammerschläge:
•
Die rote LED des Microlog weist auf einen Fehler hin (z.B. Eingabeüberlastungszustand)
während der Datenerfassung hin.
•
Die gelbe LED zeigt an, dass der Microlog die Messung initialisiert.
•
Die grüne LED zeigt an, dass der Microlog Daten erfasst (im Hammermodus wird ein
Schlag gesucht).
Wenn die Option Annehmen/Verwerfen in FRF – Setup auf Automatisch eingestellt wurde,
bestimmt Microlog bei jeder Erfassung eines Hammerschlags automatisch, ob die Daten
korrekt sind. Ist dies nicht der Fall, wird eine Nachricht mit Details angezeigt, warum der
Schlag verworfen wurde.
Wenn Annehmen/Verwerfen auf Manuell eingestellt wurde, sehen Sie die
Zeitsignaldarstellungen des Hammers und der Reaktion für sowohl die Hammer- als auch
die Beschleunigungsmesserausgaben, sowie eine Aufforderung zum Annehmen /
Verwerfen.
8 - 10

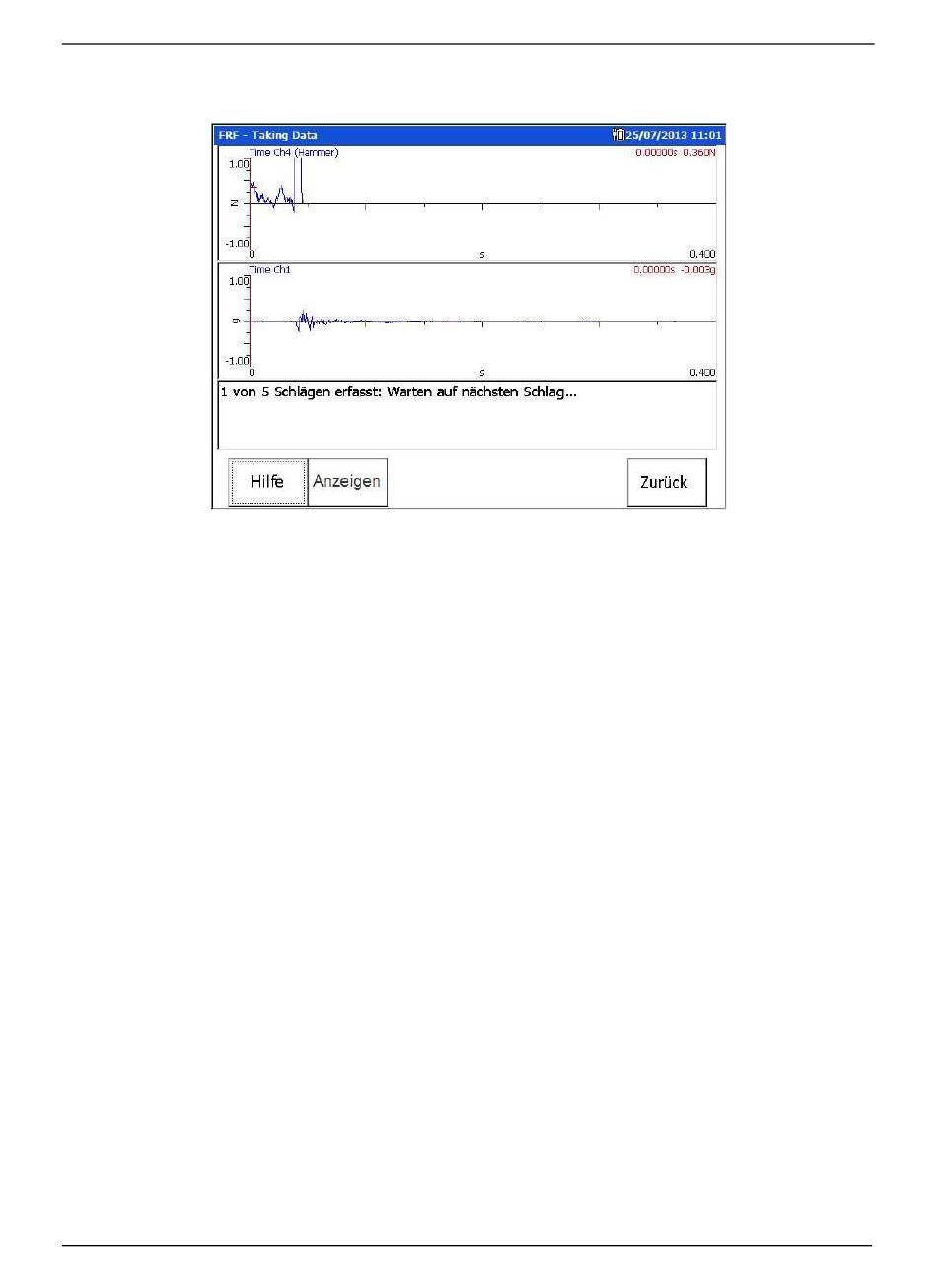

Abbildung 8 - 7.
Modus Daten erfassen – Beispiel.
SKF Microlog - AX Series
Benutzerhandbuch
