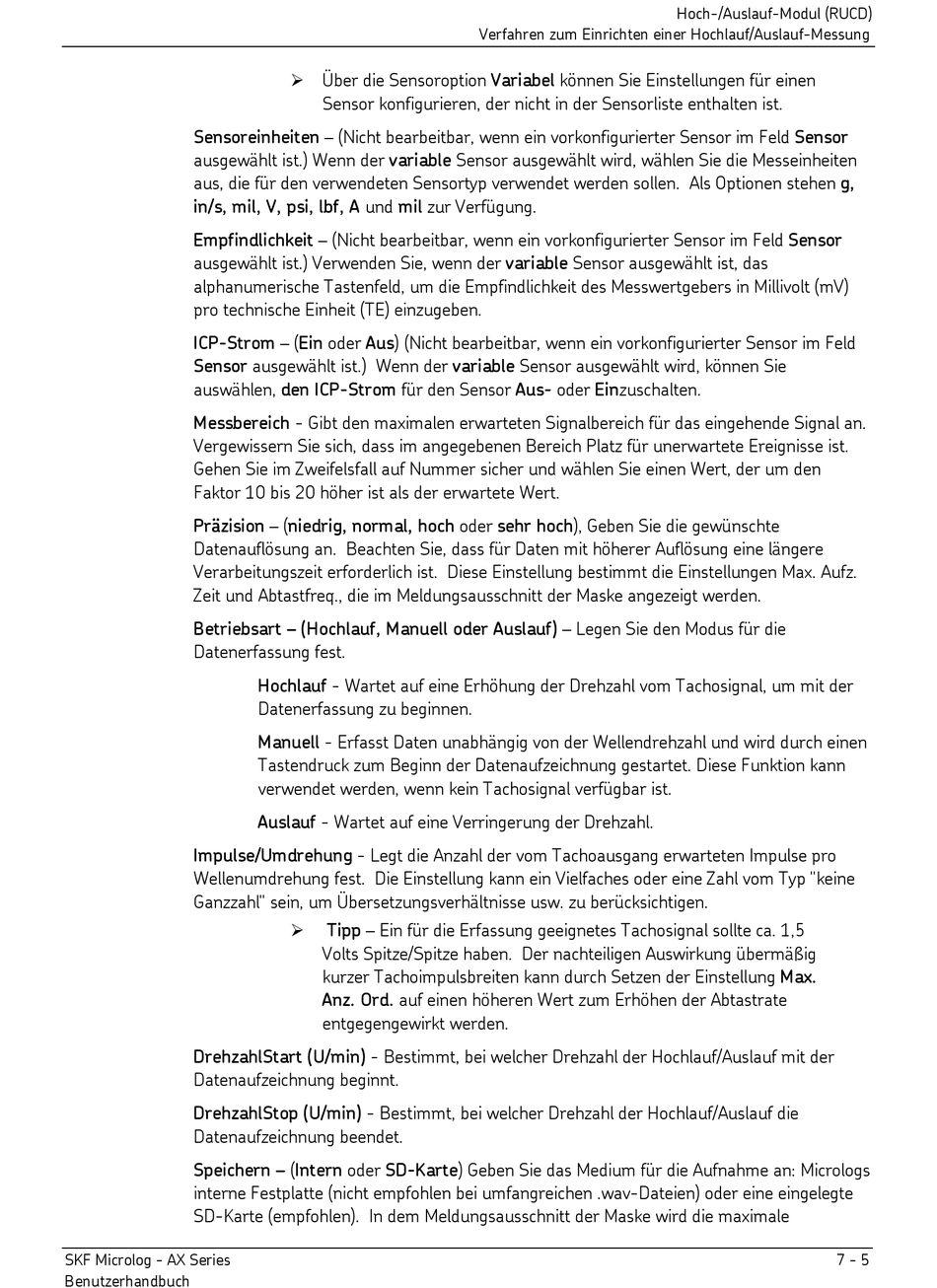

Sensoreinheiten – (Nicht bearbeitbar, wenn ein vorkonfigurierter Sensor im Feld Sensor
ausgewählt ist.) Wenn der variable Sensor ausgewählt wird, wählen Sie die Messeinheiten
aus, die für den verwendeten Sensortyp verwendet werden sollen. Als Optionen stehen g,
in/s, mil, V, psi, lbf, A und mil zur Verfügung.
Empfindlichkeit – (Nicht bearbeitbar, wenn ein vorkonfigurierter Sensor im Feld Sensor
ausgewählt ist.) Verwenden Sie, wenn der variable Sensor ausgewählt ist, das
alphanumerische Tastenfeld, um die Empfindlichkeit des Messwertgebers in Millivolt (mV)
pro technische Einheit (TE) einzugeben.
ICP-Strom – (Ein oder Aus) (Nicht bearbeitbar, wenn ein vorkonfigurierter Sensor im Feld
Sensor ausgewählt ist.) Wenn der variable Sensor ausgewählt wird, können Sie
auswählen, den ICP-Strom für den Sensor Aus- oder Einzuschalten.
Messbereich - Gibt den maximalen erwarteten Signalbereich für das eingehende Signal an.
Vergewissern Sie sich, dass im angegebenen Bereich Platz für unerwartete Ereignisse ist.
Gehen Sie im Zweifelsfall auf Nummer sicher und wählen Sie einen Wert, der um den
Faktor 10 bis 20 höher ist als der erwartete Wert.
Präzision – (niedrig, normal, hoch oder sehr hoch), Geben Sie die gewünschte
Datenauflösung an. Beachten Sie, dass für Daten mit höherer Auflösung eine längere
Verarbeitungszeit erforderlich ist. Diese Einstellung bestimmt die Einstellungen Max. Aufz.
Zeit und Abtastfreq., die im Meldungsausschnitt der Maske angezeigt werden.
Betriebsart – (Hochlauf, Manuell oder Auslauf) – Legen Sie den Modus für die
Datenerfassung fest.
Impulse/Umdrehung - Legt die Anzahl der vom Tachoausgang erwarteten Impulse pro
Wellenumdrehung fest. Die Einstellung kann ein Vielfaches oder eine Zahl vom Typ "keine
Ganzzahl" sein, um Übersetzungsverhältnisse usw. zu berücksichtigen.
DrehzahlStart (U/min) - Bestimmt, bei welcher Drehzahl der Hochlauf/Auslauf mit der
Datenaufzeichnung beginnt.
DrehzahlStop (U/min) - Bestimmt, bei welcher Drehzahl der Hochlauf/Auslauf die
Datenaufzeichnung beendet.
Speichern – (Intern oder SD-Karte) Geben Sie das Medium für die Aufnahme an: Micrologs
interne Festplatte (nicht empfohlen bei umfangreichen .wav-Dateien) oder eine eingelegte
SD-Karte (empfohlen). In dem Meldungsausschnitt der Maske wird die maximale
SKF Microlog - AX Series
Benutzerhandbuch
Über die Sensoroption Variabel können Sie Einstellungen für einen
Sensor konfigurieren, der nicht in der Sensorliste enthalten ist.
Hochlauf - Wartet auf eine Erhöhung der Drehzahl vom Tachosignal, um mit der
Datenerfassung zu beginnen.
Manuell - Erfasst Daten unabhängig von der Wellendrehzahl und wird durch einen
Tastendruck zum Beginn der Datenaufzeichnung gestartet. Diese Funktion kann
verwendet werden, wenn kein Tachosignal verfügbar ist.
Auslauf - Wartet auf eine Verringerung der Drehzahl.
Tipp – Ein für die Erfassung geeignetes Tachosignal sollte ca. 1,5
Volts Spitze/Spitze haben. Der nachteiligen Auswirkung übermäßig
kurzer Tachoimpulsbreiten kann durch Setzen der Einstellung Max.
Anz. Ord. auf einen höheren Wert zum Erhöhen der Abtastrate
entgegengewirkt werden.
Verfahren zum Einrichten einer Hochlauf/Auslauf-Messung
Hoch-/Auslauf-Modul (RUCD)
7 - 5
